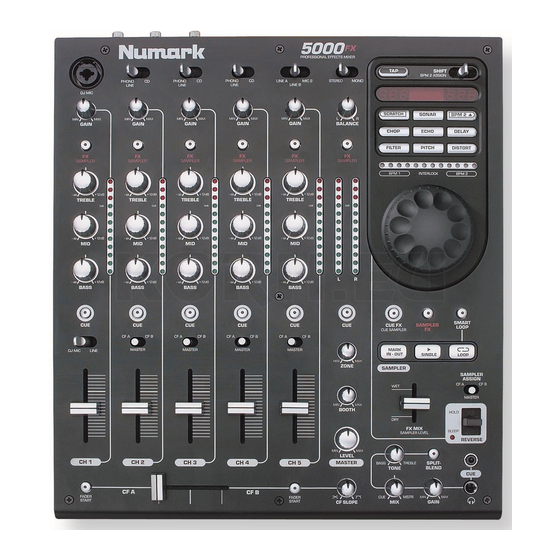

Numark 5000FX Manuel D'utilisation Du Propriétaire
  1. Manuels
  2. Marques
  3. Numark Manuels
  4. Mélangeurs de musique
  5. 5000FX
  6. Manuel d'utilisation du propriétaire
Numark 5000FX Manuel D'utilisation Du Propriétaire

Numark 5000FX Manuel D'utilisation Du Propriétaire

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Quick Start Owner's Manual
Manual de inicio rápido para el usuario
Schnellbedienungsanleitung
Manuel d'utilisation du propriétaire
Manuale rapido di utilizzazione
BOX CONTENTS
•
MIXER
•
POWER CABLE
(ESPAÑOL)
CONTENIDOS DE LA CAJA
•
MEZCLADOR
•
CABLE DE ALIMENTACIÓN
(DEUTSCH)
SCHACHTELINHALT
•
MISCHPULT
•
STROMKABEL
(FRANÇAIS)
CONTENU DE LA BOÎTE
•
MIXER
•
CÂBLE D'ALIMENTATION
(ITALIANO)
CONTENUTO DELLA CONFEZIONE
•
MIXER
•
CAVO DI ALIMENTAZIONE
