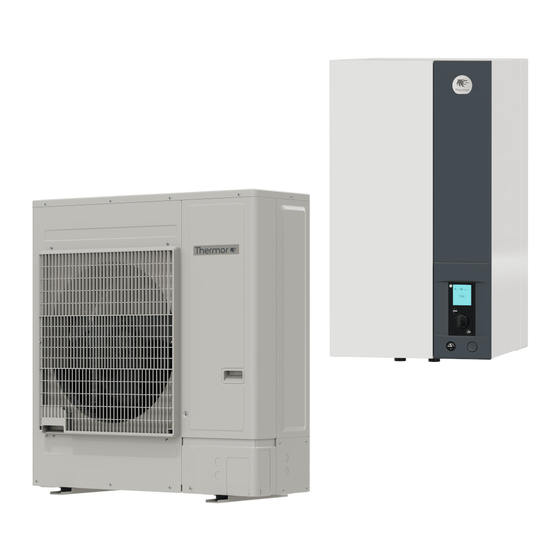

Thermor AEROLIA 8 Notice D'installation

Pompe à chaleur air-eau split

Masquer les pouces

page de 92

/ 92
Signets

Liens rapides

Télécharger ce manuel

NOTICE D'INSTALLATION

Guide à conserver par l'utilisateur

Pompe à chaleur air-eau Split

Module

hydraulique :

024179

024180

Unité extérieure :

WOYA080KLT

WOYA100KLT

Retrouvez la

notice complète

en version digitale

Destinée au professionnel

AÉROLIA

8 - 10

U0734137_2355_FR_1

13/12/2022

ba r

Pilotez facilement

votre produit

grâce à l'application

Thermor Cozytouch

Sommaire des Matières pour Thermor AEROLIA 8

Page 1 Guide à conserver par l’utilisateur AÉROLIA 8 - 10 Pompe à chaleur air-eau Split Module hydraulique : 024179 024180 Unité extérieure : ba r WOYA080KLT WOYA100KLT Retrouvez la Pilotez facilement notice complète votre produit en version digitale grâce à l’application Thermor Cozytouch...
Page 2 ■ Conditions réglementaires d’installation et ■ Conﬁ nement des circuits frigoriﬁ ques d’entretien Tous circuits frigoriﬁ ques craignent contaminations par les poussières et l’humidité. L’installation et l’entretien de l’appareil doivent être Si de tels polluants s’introduisent dans le circuit eﬀ ectués par un professionnel agréé conformément frigoriﬁ...
Page 3 ■ Raccordements électriques • Connexion sur les borniers à vis L’utilisation de cosse ou d’embout est interdite. Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. - Choisir toujours un ﬁ l respectant les normes en vigueur (NF C 15-100 en particulier). •...
Page 4 Cet appareil nécessite pour son installation l’intervention de personnel qualiﬁ é, possédant une attestation de capacité pour la manipulation des ﬂ uides frigorigènes. Sommaire Présentation du matériel Colisage ....... . 6 Caractéristiques générales .
Page 5 Entretien de l’installation Vériﬁ cation du circuit hydraulique ... . 76 Vériﬁ cation circuit électrique ....76 Vériﬁ...
Page 6 Présentation du matériel Tableau d’appairage des colis Unité extérieure Module hydraulique Modèle Code Référence Référence Code AÉROLIA 8 526780 WOYA080KLT AÉROLIA 8 024179 AÉROLIA 10 526781 WOYA100KLT AÉROLIA 10 024180 ► ► Colisage Déﬁ nitions - Split : La pompe à chaleur est composée de deux •...
Page 7 ► Caractéristiques générales Modèle Performances nominales chauﬀ age (T° extérieure / T° départ) Puissance caloriﬁ que +7 °C / +35 °C - Plancher / plafond chauﬀ ant 7.50 +7 °C / +55 °C - Radiateur 7.00 Puissance absorbée +7 °C / +35 °C - Plancher / plafond chauﬀ ant 1.69 2.11 +7 °C / +55 °C - Radiateur...
Page 8 ■ Unité extérieure, modèle 8 ■ Unité extérieure, modèle 10 ﬁ g. 1 - Dimensions en mm - 8 - AÉROLIA / INSTALLATION / 2355 - FR...
Page 9 ■ Module hydraulique Vue de côté Vue de face Encombrement du module hydraulique, voir ﬁ g. 19, page 20. ﬁ g. 2 - Dimensions en mm Retour chauﬀ age Départ chauﬀ age Ø 26x34 1” mâle Ø 26x34 1” mâle ﬁ...
Page 10 mCE (1 mbar = 10 mmCE = 100 Pa) PWM 100% PWM 75% ﬁ g. 4 - Pressions et débits hydrauliques disponibles Débit L/min Débit en fonction du % PWM 100 % PWM ﬁ g. 6 - Vitesse circulateur Sonde de retour PAC. Sonde de départ PAC.
Page 11 10000 - Compresseur. - Refoulement. - Condensation. - Détendeur. 1000 - Extérieur. - Entrée évaporateur. -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 130 Température °C ﬁ g. 7 - Valeur ohmique des sondes (Unité extérieure) AÉROLIA / INSTALLATION / 2355 - FR - 11 -...
Page 12 ► Descriptif ■ Unité extérieure Modèle 8 ■ Unité extérieure Modèle 10 Légende : 10. Robinets de connexions frigoriﬁ ques (raccord ﬂ are) Hélice haut rendement et bas niveau sonore. avec capot de protection (a: liquide; b: gaz). Moteur électrique à régime variable "Inverter". 11.
Page 13 ■ Module hydraulique Légende : Coﬀ ret électrique. Raccord frigoriﬁ que "Liquide". Sondes : Régulateur / Interface utilisateur. 10. Robinet de vidange. 20. Sonde de retour Pompe à chaleur. Interrupteur marche / arrêt. 11. Soupape de sécurité. 21. Sonde de départ Pompe à chaleur. Manomètre.
Page 14 ► Principe de fonctionnement La pompe à chaleur transmet l’énergie contenue dans • Fonctions de régulation l’air extérieur vers l’habitation à chauﬀ er. - La température de départ du circuit de chauﬀ age est La pompe à chaleur est composée de quatre éléments contrôlée par loi d’eau.
Page 15 • Principe de fonctionnement de l’eau chaude sanitaire (ECS)* Deux températures d’eau chaude sanitaire (ECS) Si le contrat, souscrit avec le fournisseur d'énergie, peuvent être paramétrées: température Confort et comprend un abonnement jour/nuit, l'appoint électrique température ECO. est asservi au tarif du fournisseur d'énergie et la température confort ne pourra être atteinte que la nuit.
Page 16 Implantation ► Pose des liaisons frigoriﬁ ques Manipuler tuyaux eﬀ ectuer leur traversée (dalle ou murs) avec les bouchons de protection en place ou après brasure. Conserver les bouchons de protection ou les extrémités brasées jusqu'à la mise en service du produit.
Page 17 ► Installation de l’unité extérieure ▼ Précautions d’installation • En fonctionnement, de l’eau peut s’évacuer de l’unité L’unité extérieure doit exclusivement être extérieure. Ne pas installer l’appareil sur une terrasse, installée à l’extérieur (dehors). Si un abri est mais préférer un endroit drainé (lit de graviers ou requis, il doit comporter de larges ouvertures sable).
Page 18 ■ Unité extérieure, modèle 10 100 mm 1000 mm 150 mm 1500 mm 200 mm 3000 mm 250 mm 3500 mm 300 mm M = 300 mm max 500 mm N = 500 mm max 600 mm ﬁ g. 17 - Dégagements minimum d’installation autour de l’unité extérieure (modèle 10) - 18 - AÉROLIA / INSTALLATION / 2355 - FR...
Page 19 • La surface recevant l’unité extérieure doit : - Être perméable (terre, lit de graviers...), - Parfaitement plane, - Supporter largement son poids, - Permettre une ﬁ xation solide, - Ne transmettre aucune vibration à l’habitation. Des plots anti-vibratiles sont disponibles en accessoires. •...
Page 20 ► Installation du module hydraulique Les sources de chaleur telles que : - les ﬂ ammes, - Les surfaces chaudes >700°C (ﬁ lament), - contacteur non-scellé > 5 kVA les sources de chaleur sont à éviter à l’intérieur de la pièce où est installée la PAC. Si ce n’est pas possible voir page 350 mm...
Page 22 ▼ Volume minimum de la pièce Modèle (kW) Longueur liaisons frigoriﬁ ques Conformément à la norme EN 378-1 -2017 (exigences de sécurité et d’environnement des PAC), le module Charge 1020 1630 hydraulique de la PAC ainsi que toutes les liaisons gaz R32 15 m frigoriﬁ...
Page 23 200max ﬁ g. 22 - Position des ouvertures pour la ventilation Volume de la pièce (m Charge gaz R32 (g) Section (S) minimale des ouvertures (cm 970 500 1000 550 1100 600 Pas de recommandation 1170 600 1300 700 1400 750 1500 800 1600 850 1700 900...
Page 24 ▼ Avec source de chaleur Avec sources de chaleur telles que : - les ﬂ ammes, - Les surfaces chaudes >700°C (ﬁ lament), Modéle (kW) - contacteur non-scellé > 5kVA. Longueur liaisons frigoriﬁ ques • Conformément à la norme IEC 60-335-2-40, le module Charge hydraulique de la PAC ainsi que toutes les liaisons 1020...
Page 25 Surface minimum Surface minimum Voir ﬁ g. 24 Voir figure xx pxx Surface mini Surface mini Surface pièce (A) Surface pièce (A) Surface pièce (A) > Surface mini ? Surface pièce (A) > Surface mini ? Pas de Module hydraulique installé Module hydraulique installé...
Page 26 ▼ Pose du module hydraulique - Fixer solidement le support S (4 vis et chevilles) sur une paroi plane et résistante en s’assurant de son niveau correct. En cas de cloison légère, installer des renforts (métalliques ou en bois), utiliser un système 350 mm de ﬁ...
Page 27 TX20 TX20 TX20 ﬁ g. 28 - Dépose de l'habillage AÉROLIA / INSTALLATION / 2355 - FR - 27 -...
Page 28 Raccordements liaisons frigoriﬁ ques Cet appareil utilise le réfrigérant R32. • Autres remarques Respecter la législation sur le maniement des ﬂ uides - Après chaque intervention sur le circuit frigoriﬁ que, et frigorigènes. avant raccordement déﬁ nitif, prendre soin de replacer les bouchons aﬁ...
Page 29 Clé de maintien 90° Clé dynamométrique Écrou ﬂ are Dudgeonnière Désignation Couple de serrage Écrou ﬂ are 6.35 mm (1/4") 16 à 18 Nm Écrou ﬂ are 9.52 mm (3/8") 32 à 42 Nm Tuyau Écrou ﬂ are 12.7 mm (1/2") 49 à...
Page 30 Modèles liquide liquide Raccords unité extérieure 1/2" 1/4" Diamètre (D1) 1/2" (D2) 1/4" (D1) 5/8 (D2) 3/8 Longueur minimale (L) Liaisons Longueur maximale* (L) 15 m 20 m frigoriﬁ ques Longueur maximale** (L) 30 m 30 m Dénivelé maximal** (D) 20 m 20 m Adaptateur (réduction)
Page 31 ► ► Vériﬁ cations et raccordement Mise en gaz Le circuit frigoriﬁ que est très sensible aux ■ Voir annexe page 78 poussières et à l’humidité, vériﬁ er que la zone autour de la liaison est sèche et propre avant Indiquer sur l'étiquette présente sur l'unité...
Page 32 ▼ Charge complémentaire La charge des unités extérieures correspond à des distances maximales entre unité extérieure et module hydraulique déﬁ nies à la page 30. En cas de distances plus importantes, il est nécessaire d’eﬀ ectuer une charge complémentaire de R32. La charge complémentaire dépend, pour chaque type d’appareil, de la distance entre l’unité...
Page 33 ▼ Récupération de ﬂ uide frigorigène dans l'unité extérieure Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. Énergie stockée : après sectionnement des alimentations attendre 10 minutes avant d'accéder aux parties internes de l'équipement. Eﬀ ectuez les procédures suivantes pour recueillir le ﬂ...
Page 34 Raccordements hydrauliques Voir "Schéma hydraulique de principe", page 80 ► Circuit de chauﬀ age ▼ Rinçage de l’installation ▼ Raccordements Avant de raccorder le module hydraulique sur Le circulateur chauﬀ age est intégré au module l’installation, rincer correctement le réseau chauﬀ age hydraulique.
Page 35 ▼ Volume de l'installation chauﬀ age Il est nécessaire de respecter le volume d'eau mini d'installation. Installer un ballon tampon sur le retour du circuit chauﬀ age en cas de volume inférieur à cette valeur. Dans le cas d'une installation équipée de vanne(s) thermostatique(s), il est nécessaire de s'assurer que ce volume d'eau mini puisse circuler.
Page 36 Raccordements électriques Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. L’installation électrique doit être réalisée conformément à la réglementation en vigueur (norme NF C 15-100 - France). Le schéma électrique du module hydraulique est détaillé sur la ﬁ...
Page 37 ► Section de câble et calibre de protection Les sections de câble sont données à titre indicatif et ne dispensent pas l’installateur de vériﬁ er que ces sections correspondent aux besoins et répondent aux normes en vigueur. • Alimentation de l’unité extérieure Pompe à...
Page 38 ► Unité extérieure Accès aux bornes de raccordement : • Modèle 8 - Déposer le capot. • Modèles 10 - Déposer la façade. Eviter tout contact entre les câbles et les vannes / liaisons frigoriﬁ ques. Utiliser les serre-câbles aﬁ n d’éviter tout débranchement accidentel des ﬁ...
Page 39 ► Traceur fond de bac (option) - Repérer la partie chauﬀ ante (ﬁ g. 41). - Placer le thermostat au fond du bac. - Parcourir le fond du bac avec la partie chauﬀ ante du ﬁ l (s’assurer que le trou d’évacuation est couvert par la Thermostat Thermostat partie chauﬀ...
Page 40 ► Module hydraulique ▼ Ballon sanitaire mixte (option) Accès aux bornes de raccordement : - Déposer la façade (2 vis). Si l’installation est équipée d’un ballon sanitaire mixte (avec appoint électrique) : - Ouvrir le coﬀ ret électrique. - Se référer à la notice fournie avec le kit sanitaire. - Eﬀ...
Page 41 ▼ Défauts externes à la PAC Tout organe de report d’information (Sécurité plancher / plafond chauﬀ ant, thermostat, pressostat, etc.) peut signaler un problème externe et stopper la PAC. - Raccorder l’organe externe sur l’entrée EX3 (ﬁ g. 45, page 45).
Page 42 Bornier alimentation Régulateur PAC Thermostat de sécurité Relais appoint électrique Passe-ﬁ ls (sondes) Carte interface Bornier Passe-ﬁ ls (puissance) ﬁ g. 44 - Descriptif du coﬀ ret électrique du module hydraulique Module hydraulique Unité extérieure 1 2 3 1 2 3 L N 1 2 3 vers contact d'organe externe*...
Page 44 ► ► Sonde extérieure Sonde d’ambiance (option) sonde extérieure nécessaire La sonde d’ambiance est facultative. fonctionnement de la PAC. Consulter les instructions de montage sur l’emballage Consulter les instructions de montage sur l’emballage de la sonde. de la sonde. La sonde doit être installée dans la zone de séjour, Placer la sonde sur la façade la plus défavorisée, sur une cloison bien dégagée.
Page 45 Délestage ou EJP (Eﬀ acement Jour de Pointe) Tarifs, jour/nuit, PV Défaut externe Contact d'organe externe* (défauts, délesteur, compteur d'énergie) Sonde extérieure ** Thermostat d'ambiance AÉROLIA (si alimentation ﬁ laire) * Si l'organe de commande ne délivre pas de contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent. Dans tous les cas, se reporter aux notices des organes externes (délesteur, compteur d'énergie...) pour réaliser le câblage.
Page 46 Interface régulation ► Interface utilisateur 15:23 7 Septembre 2017 15:23 7 Septembre 2017 12° 12° 21,5 21.5 19.5 19,0° 19,0° 19,0° Zone 1 Zone 2 MENU MENU Version 1 circuit de chauﬀ e Version 2 circuits de chauﬀ e + eau chaude sanitaire (ECS)* + eau chaude sanitaire (ECS)* N°...
Page 47 ► Description de l'aﬃ chage 15:23 7 Septembre 2017 12° 21.5 19.5 19,0° 19,0° Zone 1 Zone 2 N° Symboles Déﬁ nitions N° Symboles Déﬁ nitions Mode ... 15:23 Heure Confort Date 7 Septembre 2017 Manuel (dérogation) Température mesurée 21.5 par la sonde d'ambiance * 19,0°...
Page 48 ► Accès menu installateur Pour accéder au menu installateur, rester appuyer sur la touche et tourner la molette d’1/4 de tour vers MENU la droite. Pour revenir au menu utilisateur, refaire la même opération. MENU ﬁ g. 47 - Accès menu installateur ►...
Page 49 ► Modiﬁ cation de paramètres - Tourner la molette pour mettre en surbrillance le paramètre à modiﬁ er. MENU - Appuyer sur la molette pour activer la modiﬁ cation. - Tourner la molette pour modiﬁ er le paramètre. - Appuyer sur la molette pour valider votre choix. Options installées Conﬁ...
Page 50  Loi d’eau Le fonctionnement de la PAC est asservi à la loi d’eau. La température de consigne de l’eau du circuit de chauﬀ age est ajustée en fonction de la température extérieure. S’il y a des vannes thermostatiques sur l’installation, elles doivent être ouvertes en grand ou réglées plus haut que la température ambiante de consigne normale.
Page 51 Pente de la 2.75 courbe de chauffe ° C 2.25 Radiateur classique 1.75 Radiateur BT 1.25 (basse température) Application relève de chaudière Application PAC seule Radiateur dynamique 0.75 Plancher chauffant 0.25 ° C Température extérieure °C ﬁ g. 49 - Pente de la courbe de chauﬀ e Pente loi d'eau +4,5 -4,5...
Page 52 Mise en service - Enclencher le disjoncteur général de l’installation. - Enclencher le bouton marche/arrêt de la PAC. A la première mise en service (ou en hiver), aﬁ n Pour garantir le bon fonctionnement des entrées EX1, de permettre un préchauﬀ age du compresseur, EX2, EX3 : Vériﬁ...
Page 53 Easy Start Kit 2 circuits - Si l'installation est constituée de 2 zones, régler "Kit 2 circuits" sur "Oui". Easy Start Type d’émetteurs Zone 1 (Circuit direct) - Choisir le type d'émetteurs de la / des zone(s) : Radiateurs BT Radiateurs BT / Plancher - plafond / Radiateurs dynamiques / Radiateurs.
Page 54 Menu régulation ► Structure des menus Options installées page 55 Conﬁ guration hydraulique Chauﬀ age Régulation / Loi d'eau Loi d'eau page 55 Optimisation du confort Limitation du régime Réglage des T° de consigne Programmation horaire Conﬁ guration générale Programmation horaire Réglage des T°...
Page 55 Options installées ► Options installées Les options installées sont paramétrées lors de la mise en service (voir page 51). Néanmoins, il est possible de modiﬁ er celles-ci à partir du menu "Options installées". Nom de l'appareil - Choisir la puissance de l'appareil. Options installées Appoint électrique Nom de l'appareil...
Page 56 Conﬁ guration hydraulique Zone 1 Régulation / Loi d’eau Loi d’eau Choisir la loi d’eau à paramétrer : “Chauﬀ age”. Deux méthodes pour paramétrer la loi d’eau sont disponibles : réglage par la température de départ ou réglage par pente. ●...
Page 57 Conﬁ guration hydraulique Zone 1 Régulation / Loi d’eau Optimisation du confort Zone 1 Optimisation du confort "Abaissement accéléré" : Marche / Arrêt. Arrêt Abaissement accéléré "Passage ECO / Confort" : Anticipation du démarrage pour atteindre la consigne Confort. Anticipation maximum "Passage Confort / ECO"...
Page 58 Conﬁ guration hydraulique Zone 1 Programmation horaire - Choisir "Chauﬀ age" ou "Rafraîchissement" ainsi que la zone concernée en accédant au menu : "Programmation" > "Chauﬀ age" / "Rafraîchissement" > "Zone 1" / "Zone 2" - Sélectionner le jour. - Régler l'heure de début et de ﬁ n des périodes de Confort. Si 2 ou 3 périodes de Confort ne sont pas nécessaires, cliquer sur "--:--".
Page 59 Conﬁ guration hydraulique Eau chaude ▼ Eau chaude (ECS) Conﬁ guration générale Circuit ECS Conﬁ guration Charge T° Confort Prog. ECS + heures creuses "Charge T° confort" : Prog ECS + heures creuses / Heures creuses / Permanente. "Puissance de l'appoint" : 0.1 à 10 KW. Puissance de l'appoint Programmation horaire Utiliser la même procédure que la programmation horaire de périodes de chauﬀ...
Page 60 Conﬁ guration PAC ► Conﬁ guration PAC ▼ PAC Conﬁ guration compresseur "Durée arrêt mini" : 3 min... 20 min. Conﬁ guration compresseur "Vitesse circulateur" : 70%... 100%. (ﬁ g. 6, page "Post-circulation" : 0 s... 600 s. Durée arrêt mini 8 min "Comportement EJP"...
Page 61 Conﬁ guration PAC Conﬁ g. entrée tarifs Conﬁ g. entrée tarifs Type d'utilisation EJP + HC "Type d'utilisation" : EJP + HC / Smartgrid / Pilotage EXT. EX1 : activation de la fonction "EX1 : activation de la fonction" : 230V / 0V. 230V "EX2 : activation de la fonction"...
Page 62 Etat du système ► État du système Fonctions actives La page des "Fonctions actives" informe sur les services en fonctionnement et permet d'en modiﬁ er leur état. Fonctions actives Confort intérieur Chauffage - "Confort intérieur" : Chauﬀ age / Rafraîch. / Arrêt. - "Zone 1"...
Page 63 Etat du système Historique des erreurs Historique des erreurs 10/09/2016 Erreur 10: Sonde température extérieure, 32: Sonde de départ 2, 33: Sonde de départ PAC, 10/09/2016 Erreur 44: Sonde de retour PAC, 50: Sonde ECS 1, 60: Sonde d'ambiance 1, 65: Sonde d'ambiance 2, 09/09/2016 Erreur 83: BSB, court-circuit, 127: T°...
Page 64 Fonctions annexes ► Fonctions annexes Séchage de dalle - Choisir la zone. - Choisir le "Type de séchage" : Arrêt / Automatique / Manuel. • Séchage automatique T° départ maxi Séchage de dalle Zone 1 Type de séchage Arrêt Consigne T° départ 25°C 18 1 Jour...
Page 65 Fonctions annexes Test des Relais - "Circulateur PAC" : Marche / ---- - "Appoint élec. 1" : Marche / ---- Test des Relais - "Circulateur Zone 2" : Marche / ---- Circulateur PAC ---- Apoint élec. 1 ---- - "Vanne mélangeuse" : Ouverture / Fermeture / ---- Circulateur Zone 2 ---- - "Vanne ECS"...
Page 66 Paramètres ► Paramètres Date et heure Paramètres Date et heure Lundi Septembre 2016 Pour régler la date et l'heure de l'appareil, accéder au menu : "Paramètres" > "Date et heure". 09 : 45 Heure été/hiver Automatique Modiﬁ er Valider Langue Paramètres Langue Pour modiﬁ...
Page 67 Paramètres Menu avancé/simpliﬁ é Deux modes d’aﬃ chage des menus et de fonctionnement de l’appareil sont disponibles : - Menu avancé : - L’appareil suit la programmation horaire déﬁ nie au paragraphe "Programmation horaire", page - Menu simpliﬁ é* : - L’appareil fonctionne à...
Page 68 Paramètres Nom des zones Paramètres Nom des circuits Il est possible de personnaliser le nom des zones depuis le menu : Renommer Zone 1 en "Paramètres" > "Nom des zones". Zone 1 Noms disponibles : "Zone 1" / "Zone 2" / "Jour" / "Nuit" / "Étage" / "Salon" / "RdC" / Renommer Zone 2 en "Chambre"...
Page 69 Paramètres Version logiciels Version logicielle IHM : xxxx xxxx xxxx xxxx Aﬃ chage de la version logicielle de l'aﬃ cheur (IHM) et de la régulation. Régulation : RVS21 - 85.002.030 Certains paramètres (ou menus) peuvent ne pas apparaître. Ils dépendent de la conﬁ guration de l'installation (selon option). AÉROLIA / INSTALLATION / 2355 - FR - 69 -...
Page 70 Easy Start ► Easy Start Easy Start Français - Régler la langue. Easy Start Lundi Septembre 2016 - Régler la date. 09 : 45 Easy Start Nom de l'appareil - Régler la puissance de l'appareil. -- KW Easy Start Appoint électrique - Régler la puissance de l'appoint électrique : 3 KW 3kW / 6kW / 9kW / Aucun.
Page 71 Easy Start Type d’émetteurs Zone 1 (Circuit direct) - Choisir le type d'émetteurs de la / des zone(s) : Radiateurs BT Radiateurs BT / Plancher - plafond / Radiateurs dynamiques / Radiateurs. Easy Start Rafraîchissement - Si l'installation est équipée de rafraîchissement, choisir la / les zone(s) : Non / Zone 1 / Zone 2 / Zone 1 et 2.
Page 72 Diagnostic de pannes 15:23 7 Septembre 2017 12° --,- Si une panne survient, le numéro de l'erreur apparaît sur l'écran d'accueil. 24,0° Pour obtenir la désignation de l'erreur, la sélectionner avec la molette. Erreur XXX Erreur En cas d'erreur provenant de l'unité extérieure, l'interface utilisateur aﬃ che le code erreur "370 : Générateur thermodynamique"...
Page 73 ► Signaux de fonctionnement du circulateur PAC Éteint Le circulateur ne fonctionne pas, pas d’alimentation électrique. Allumé vert Le circulateur fonctionne normalement. Fonctionnement du circulateur en mode “alerte” Clignotant vert/rouge (sous conditions anormales telles que: fonctionnement à sec, surcharge du moteur dû...
Page 74 ► Défauts de l'unité extérieure ■ Module hydraulique : Clignotement des diodes visible sur la carte interface. Carte interface Erreur Libellé de l'erreur (modèle 8) Libellé de l'erreur (modèle 10) Verte Rouge Erreur communication unité extérieure Erreur de combinaison Erreur communication UART Erreur sonde de condensation Erreur de la carte circuit imprimé...
Page 75 ▼ Unité extérieur : modèle 10 Lorsqu'une erreur survient : - La LED "ERROR" (2) clignote. POWER PUMP PEAK ERROR - Presser une fois sur le bouton "ENTER" (S132). DOWN NOISE MODE - Les LED clignotent (L1 & L2) plusieurs fois selon le type d'erreur (voir tableau ci-dessous).
Page 76 Entretien de l’installation Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. Énergie stockée : après sectionnement des alimentations attendre 10 minutes avant d'accéder aux parties internes de l'équipement. ► ► Vériﬁ cation du circuit hydraulique Vériﬁ cation de l'unité extérieure - Dépoussiérer l’échangeur si nécessaire en veillant à...
Page 77 Maintenance ► ► Vidange du module hydraulique Vanne directionnelle - Déposer la façade du module hydraulique. Si l'installation est équipée d'un ballon sanitaire. - Ouvrir la vanne de vidange, Respecter le sens de montage de la vanne directionnelle. - Vériﬁ er l'ouverture du purgeur automatique du module - Voie AB : Départ vers module hydraulique.
Page 78 Annexes ► Procédure de mise en gaz Cette opération est réservée aux installateurs en règle avec la législation sur le maniement des ﬂ uides frigorigènes. Le tirage au vide avec une pompe à vide étalonnée est impératif (voir ANNEXE 1). Ne jamais utiliser du matériel utilisé...
Page 79 ▼ Test d’étanchéité ▼ Tirage au vide - Retirer le bouchon de protection (B) de l’oriﬁ ce de méthode vides (ANNEXE charge (Schrader) de la vanne gaz (gros diamètre). fortement recommandée pour toute - Raccorder le ﬂ exible haute pression du Manifold sur installation et plus particulièrement lorsque la l’oriﬁ...
Page 80 ► Schéma hydraulique de principe ■ 1 circuit de chauﬀ e - 80 - AÉROLIA / INSTALLATION / 2355 - FR...
Page 81 ■ 1 circuit de chauﬀ e et ballon sanitaire mixte AÉROLIA / INSTALLATION / 2355 - FR - 81 -...
Page 82 ► Plans de câblage électrique Avant toute intervention, s’assurer que toutes les alimentations électriques sont coupées. Énergie stockée : après sectionnement des alimentations attendre 10 minutes avant d'accéder aux parties internes de l'équipement. ▼ Unité extérieure Vanne 4 voies Vanne 4 voies Détendeur Détendeur Capteur...
Page 83 Codes couleur BK Noir BN Marron BU Bleu GN Vert GY Gris Capteur Capteur Ventilateur Ventilateur OG Orange de pression de pression RD Rouge VT Violet WH Blanc YE Jaune Compresseur Compresseur R(U) T(W) S(V) Carte inverter Carte inverter Carte de régulation Carte de régulation Bornier Bornier...
Page 84 ▼ Module hydraulique FUSE 250V/3.15A Sonde Sonde Condensation/ Condensation Sensor Condensation OPTION 2 CIRCUITS Option 2 Circuits 2 circuits option 1 2 3 4 Contact Contact d'organe externe Organe externe External device connection FUSE 250V/6.3A Délestage Délestage / Power shedding Tarifs HP/HC, PV Tarifs HP/HC, PV Tariffs peak times/ off-peak times, PV...
Page 86 Procédure de mise en marche Avant de mettre sous tension le module hydraulique : • Vériﬁ er le câblage électrique. • Vériﬁ er la mise en gaz du circuit frigoriﬁ que. • Vériﬁ er la pression du circuit hydraulique (1 à 2 bars), vériﬁ er que la PAC est purgée, ainsi que le reste de l’installation.
Page 87 ▼ Démarrage Non conforme Mise en service rapide (" Mise en service", page 52). Enclencher le disjoncteur général de l'installation (alimentation unité extérieure) 6 heures avant de procéder aux essais => Préchauﬀ age du compresseur. Enclencher l'interrupteur Marche/Arrêt => Initialisation de quelques secondes => Easy Start. Fonctionnement du circulateur PAC (chauﬀ...
Page 88 ► Fiche technique de mise en service Chantier Installateur N° série N° série Unité extérieure Module hydraulique Modèle Modèle Type de ﬂ uide frigorigène Charge ﬂ uide frigorigène Contrôles Tensions et intensités en fonctionnement sur l'unité extérieure Respect des distances d'implantation Évacuation condensats corrects Raccordements électriques/serrage connexions Absence fuites de GAZ...
Page 89 Consignes à donner à l’utilisateur Expliquer à l’utilisateur le fonctionnement de son installation, en particulier les fonctions de la sonde d’ambiance et les programmes qui lui sont accessibles au niveau de l’interface utilisateur. Insister sur le fait qu’un plancher / plafond chauﬀ ant a une grande inertie et que par conséquent, les réglages doivent être progressifs.
Page 92 à titre de dommages et préalable de la part de Thermor, par écrit, matérialisé intérêts. par l’autorisation de retour numérotée. Généralités Les pièces jugées défectueuses seront systématiquement...

Ce manuel est également adapté pour:

Aerolia 10 024179 024180 Woya080klt Woya100klt
