Installation Guide
| Guide d'installation
teknion
Expansion Casegoods
L04-64090
2097

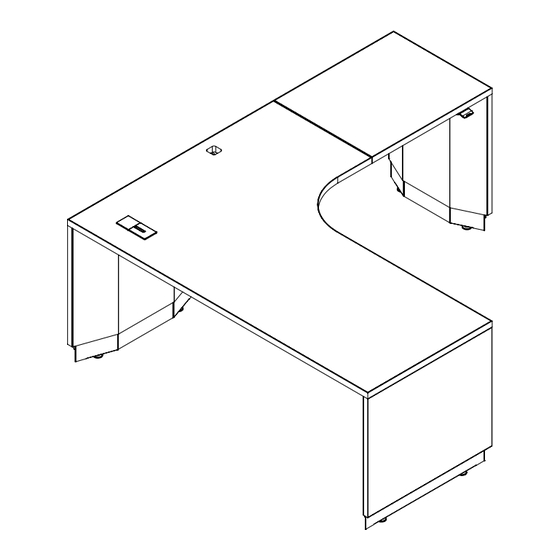

Height-Adjustable L-Shaped Corner Desk - Bevel Bases
/ Bureau en L réglable en hauteur - bases biseaut
R00
BH_LC
BH_LD
Height-Adjustable L-Shaped Corner Desk - Bevel Bases
Height-Adjustable L-Shaped Desk - Bevel Bases
Bureau en L réglable en hauteur - bases biseaut
Bureau en L réglable en hauteur - bases biseaut
January 30, 2023
For additional information on this installation, contact Teknion Roy & Breton Technical Support.
Pour plus d'informations sur cette installation, contactez le support technique de Teknion Roy & Breton.
30 Janvier, 2023

Publicité

loading

Sommaire des Matières pour Teknion BH_LC

  • Page 1 Bureau en L réglable en hauteur - bases biseaut January 30, 2023 For additional information on this installation, contact Teknion Roy & Breton Technical Support. Pour plus d'informations sur cette installation, contactez le support technique de Teknion Roy & Breton. 30 Janvier, 2023...
  • Page 2 | Guide d'installation teknion Expansion Casegoods L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD A15-64512 I04-50036 L Shaped Desk Return Motor Cable (1m) Reinforcement Bar Câble pour vérin Renfort retour bureau électrique (1m)
  • Page 3 E07-0077 10x Tie Wrap 8" kit #10-9 x 7/8 Kit 10x Attache plastique #10-9 x 7/8 (tie wrap) 8" 30BWH_LC A15-61233 BH_LC Worksurface for BH_LC Linking plate Surface pr BH_LC BH_LD Plaque attache 31BWH_LC N80-50017 Worksurface for BH_LC BH_LC Motor Cable (2.5m)
  • Page 4 Expansion Casegoods L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD E04-50046 #8-15 x 9/16 #8-15 x 9/16 Position reinforcement bars with legs. Use screw to link reinforcement bars togheter.
  • Page 5 Expansion Casegoods L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Screw reinforcement bars to legs. Visser les renforts aux pattes. January 30, 2023 5 | 13 30 Janvier, 2023...
  • Page 6 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD To install the electric box tray, insert the tabs of the tray into reinforcement bars slots. Pour installer le support de boîtier électrique, insérer les pattes du support dans les...
  • Page 7 L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD 1. Plug the system Plug to external power source. 2. Initialize the system* Brancher à une source de courant externe.
  • Page 8 L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Use tie wrap to attach power cable along the leg frame. Utiliser un attache-câble pour attacher le câble le long du cadre de la patte.
  • Page 9 L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Screw reinforcement bars and legs to surface. Visser les renforts et pattes à la surface. January 30, 2023 9 | 13...
  • Page 10 L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Screw the electric box tray to surface. Visser le boîtier électrique à la surface. January 30, 2023 10 | 13...
  • Page 11 Expansion Casegoods L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Ensure the cable Do not remove is not tightened. switch guard! S'assurer que le Ne pas retirer le câble n'est pas...
  • Page 12 L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Screw the cable tray to surface as needed. Visser le support de câblage à la surface selon le besoin.
  • Page 13 Expansion Casegoods L04-64090 2097 Height-Adjustable L-Shaped Corner Desk - Bevel Bases / Bureau en L réglable en hauteur - bases biseaut BH_LC, BH_LD Male and female velcro will help maintain position of the pannel. Le velcro mâle et femelle vont empêcher le panneau de bouger.
