THÉORIE DE FONCTIONNEMENT
En fonctionnement normal, le module ASM vérifie
en continu la présence de conditions d'alarme et de
dérangement sur la boucle et exécute la logique définie
par l'utilisateur qui a été programmée et qui permet
de coordonner le contrôle des appareils de terrain. Le
module ASM rend compte au Contrôleur EQP de toutes
les informations de dérangement et d'alarme concernant
tous les appareils.
Le module ASM supporte différents appareils Discovery
et XP95 d'Apollo (voir Tableau 3). Les appareils supportés
incluent des détecteurs de fumée, des détecteurs de
chaleur, des boîtiers d'alarme manuelle, des sirènes,
des feux à éclats et des modules E/S. Les appareils
adressables sont configurés individuellement via l'Editeur
Apollo pour ASM dans le logiciel S
Pour assurer un fonctionnement fiable du système, le
module ASM peut superviser en continu les conditions
de court-circuit et d'ouverture de ligne sur ses circuits
d'entrée et de sortie. Le Contrôleur EQP supervise
également en continu l'état du module ASM ainsi que
l'état de chaque appareil connecté à celui-ci.
Le contrôleur communique avec le Module ASM en
émettant en continu un signal de "battement de cœur"
sur la boucle du LON (Figure 1). Ce rythme est utilisé
pour vérifier l'intégrité de la boucle du LON et pour
empêcher les appareils de terrain adressés de passer
en mode d'isolement de défaut. Pour des informations
détaillées sur le contrôleur EQP, se référer au manuel
d'instructions 95-6533.
NŒUD 2
NŒUD 3...
. . . . . . . . . . . . . . . . . . .
MODULE ASM
. . . . . . . . . . . . . . . . .
NŒUD 1
NŒUD 3
NŒUD 4
NŒUD 2
NŒUD 1
A2710
. . . . . . . . . . . . .

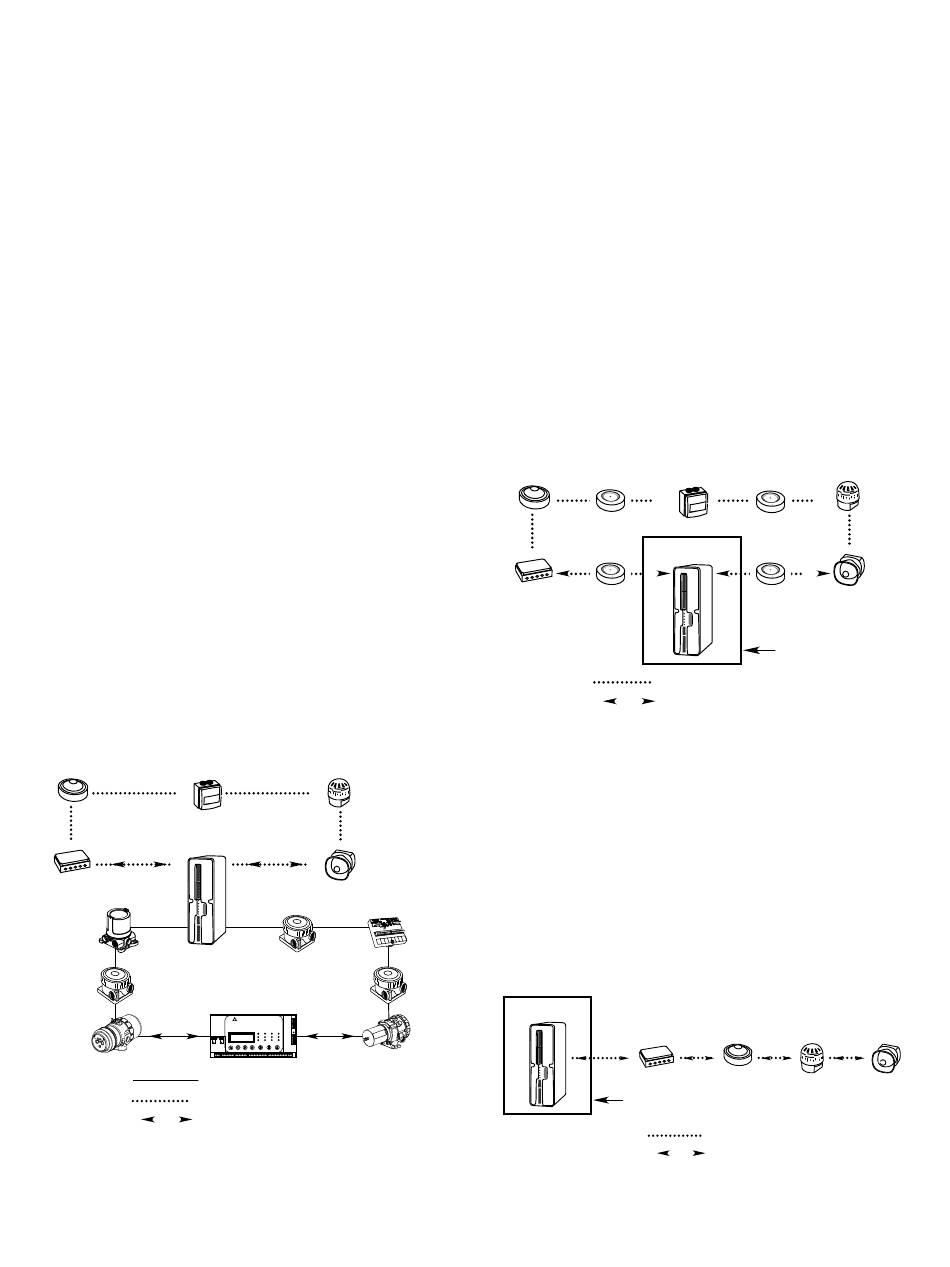

Figure 1— LON EQP avec Boucle de Communication du Module ASM
1.3
3
.
. . . . . . . . . . . . . . . . . . .
...NŒUD 99
. . . . . . . . . . . . . . . . .
NŒUD 100
NŒUD 5
CONTRÔLEUR
EQP
DET-TRONICS
®
EAGLE QUANTUM PREMIER
Safety System Controller
Eagle Quantum Premier
Fire Alarm
Trouble
Inhibit
Power
Time & Date
High Gas
Cntrl Flt
Out Inhibit
Supr
Low Gas
Lon Fault
Ack
Silence
Cancel
Enter
Next
Previous
Reset
Acknowledge
Silence
BOUCLE DE CONNEXION DU LON
BOUCLE APOLLO DU MODULE ASM
COMMUNICATION A DOUBLE SENS
ISOLATEURS
Des isolateurs sont utilisés pour déconnecter une section
en court-circuit de la boucle Apollo du Module ASM afin
que le reste de la boucle puisse continuer à fonctionner.
En accord avec la norme NFPA 72 pour SLCs, le Module
ASM supporte les modes de câblage de type Class A,
Class B et Class X.
Un maximum de six isolateurs peut être utilisé sur
la boucle Apollo.
Pour le mode de câblage Class A, les isolateurs sont
optionnels sur la boucle Apollo du Module ASM pour laquelle
seulement une zone unique est supervisée. Lors d'une
ouverture de ligne unique, ou d'un défaut de masse unique
ou bien de la combinaison des deux, le cheminement Class
A devra maintenir les capacités de réception d'alarme. Voir
la Figure 2 pour le cheminement Class A.
NŒUD 2
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
NŒUD 1
Figure 2—Cheminement Class A (les isolateurs sont optionnels)
Class B requiert qu'une configuration en branche soit utilisée,
avec la branche unique connectée aux bornes "Loop Out"
sur le Module ASM. Le cheminement Class B est prévu pour
une utilisation dans un système à zone unique. En cas de
présence d'un défaut de masse unique, les capacités de
réception d'alarme doivent être maintenues. Les appareils
derrière une ouverture de ligne unique perdront la connexion,
NŒUD 6
mais tous les appareils perdront la connexion en cas de
court-circuit. Voir la Figure 3 pour le cheminement Class B.
NŒUD 7
MODULE ASM
NŒUD 8
. . . . . . . . . . . . .
A2711
Figure 3—Cheminement Class B (sans isolateurs)
2
NOTE
ZONE
UNIQUE
ISOLATEUR
ISOLATEUR
NŒUD 3...
(optionnel)
(optionnel)
. . . . . . . . . . . . . . . . . . . . .
ISOLATEUR
ISOLATEUR
MODULE ASM
(optionnel)
(optionnel)
. . . . . . . . . . . . . . . . .
A2712
. . . . . . . . . . . . .
BOUCLE DE COMMUNICATION APOLLO DU MODULE ASM
COMMUNICATION DANS 2 DIRECTIONS
ZONE
UNIQUE
NŒUD 1
NŒUD 2...
. . . . . . . .
. . . . . . . .
COFFRET
. . . . . . . . . . . . .
BOUCLE DE COMMUNICATION APOLLO DU MODULE ASM
COMMUNICATION DANS 2 DIRECTIONS
...NŒUD 99
NŒUD 100
COFFRET
...NŒUD 99
NŒUD 100
. . . . . . . .
95-6755
