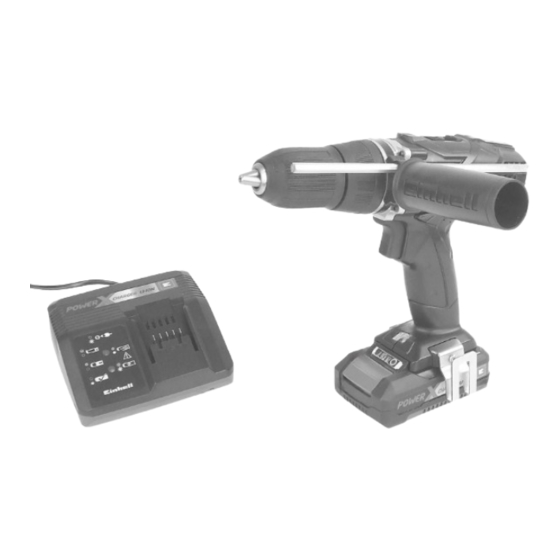

EINHELL 42.572.00 Mode D'emploi D'origine

Masquer les pouces

page de 84

/ 84
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Originalbetriebsanleitung

Akku-Schlagbohrschrauber

Original operating instructions

Cordless Hammer Drill/Screwdriver

Mode d'emploi d'origine

Perceuse visseuse à percussion

sans ﬁ l

Istruzioni per l'uso originali

Trapano avvitatore a percussione

a batteria

Originele handleiding

Accu-klopboorschroever

Manual de instrucciones original

Taladro atornillador a percusión

con batería

Manual de instruções original

Aparafusadora de impacto sem ﬁ o

Art.-Nr.: 42.572.00

Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 1

TE-CD 18-2 Li-i

I.-Nr.: 11015

22.09.15 17:56

Sommaire des Matières pour EINHELL 42.572.00

Page 1 Trapano avvitatore a percussione a batteria Originele handleiding Accu-klopboorschroever Manual de instrucciones original Taladro atornillador a percusión con batería Manual de instruções original Aparafusadora de impacto sem ﬁ o Art.-Nr.: 42.572.00 I.-Nr.: 11015 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 1 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 1 22.09.15 17:56 22.09.15 17:56...
Page 2 - 2 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 2 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 2 22.09.15 17:56 22.09.15 17:56...
Page 3 - 3 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 3 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 3 22.09.15 17:57 22.09.15 17:57...
Page 4 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Lagerung 10. Anzeige Ladegerät - 4 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 4 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 4 22.09.15 17:57 22.09.15 17:57...
Page 5 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
Page 6 Gefahr! 2.2 Lieferumfang Beim Benutzen von Geräten müssen einige Si- Bitte überprüfen Sie die Vollständigkeit des Arti- cherheitsvorkehrungen eingehalten werden, um kels anhand des beschriebenen Lieferumfangs. Verletzungen und Schäden zu verhindern. Lesen Bei Fehlteilen wenden Sie sich bitte spätestens Sie diese Bedienungsanleitung / Sicherheitshin- innerhalb von 5 Arbeitstagen nach Kauf des Arti- weise deshalb sorgfältig durch.
Page 7 Bitte beachten Sie, dass unsere Geräte bestim- Schlagbohren in Beton mungsgemäß nicht für den gewerblichen, hand- Schwingungsemissionswert a = 14,035 m/s werklichen oder industriellen Einsatz konstruiert Unsicherheit K = 1,5 m/s wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Schrauben ohne Schlag Industriebetrieben sowie bei gleichzusetzenden Schwingungsemissionswert a...
Page 8 Begrenzen Sie die Arbeitszeit. die Leistung des Akku-Schraubers nachlässt. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in de- 6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1) nen das Elektrowerkzeug abgeschaltet ist, und Achtung! Stellring für das Drehmoment nur solche, in denen es zwar eingeschaltet ist, aber bei Stillstand einstellen.
Page 9 6.6 Umschaltung Gang 1 - Gang 2 das Werkzeug (Bohrer bzw. Schrauberbit) (Abb. 6/Pos. 7) aufzunehmen. • Je nach Stellung des Umschalters können Sie mit Wählen Sie das geeignete Werkzeug aus. einer höheren oder niedrigeren Drehzahl arbeiten. Schieben Sie das Werkzeug soweit wie mög- Um eine Beschädigung des Getriebes zu vermei- lich in die Bohrfutteröffnung (a) hinein.
Page 10 6.14 Tiefenanschlag montieren und einstellen 7.3 Ersatzteilbestellung: (Bild 9/Pos. 13) Bei der Ersatzteilbestellung sollten folgende An- Der Tiefenanschlag (13) wird vom Zusatzhand- gaben gemacht werden; • griﬀ (14) durch Klemmung gehalten. Die Klem- Typ des Gerätes • mung wird wieder durch Drehen des Griﬀ es Artikelnummer des Gerätes •...
Page 11 10. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Der Akku ist zu 85% aufgeladen und einsatzbereit. (Ladedauer 1,5 Ah Akku: 30 min) (Ladedauer 3,0 Ah Akku: 60 min) (Ladedauer 5,2 Ah Akku: 130 min)
Page 12 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpﬂ...
Page 13 Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
Page 14 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
Page 15 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 15 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 15 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 15...
Page 16 Table of contents 1. Safety regulations 2. Layout and items supplied 3. Proper use 4. Technical data 5. Before starting the equipment 6. Operation 7. Cleaning, maintenance and ordering of spare parts 8. Disposal and recycling 9. Storage 10. Charger indicator - 16 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 16 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 16...
Page 17 Danger! - Read the operating instructions to reduce the risk of injury Caution! Wear ear-muﬀ s. The impact of noise can cause damage to hearing. Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on wood and other materials.
Page 18 Danger! 2.2 Items supplied When using the equipment, a few safety pre- Please check that the article is complete as cautions must be observed to avoid injuries and speciﬁ ed in the scope of delivery. If parts are damage. Please read the complete operating missing, please contact our service center or the instructions and safety regulations with due care.
Page 19 businesses or for equivalent purposes. Warning! The speciﬁ ed vibration value was established in accordance with a standardized testing method. It 4. Technical data may change according to how the electric equip- ment is used and may exceed the speciﬁ ed value in exceptional circumstances.
Page 20 5. Before starting the equipment 6.2 Torque setting (Fig. 4 / Item 1) Important! The tool must be at a standstill when you set the torque with the setting ring. Be sure to read the following information before The cordless hammer drill/screwdriver is ﬁ tted you use your cordless screwdriver for the ﬁ...
Page 21 6.7 LED display for clockwise/counter-clock- 6.11 Screwdriving wise operation (Figure 6/Item 11) We recommend using self-centering screws (e.g. The LED display for counter-clockwise/clockwise Torx screws, recessed head screws) designed for (11) indicates the position of the changeover reliable working. Be sure to use a bit that matches switch (3).
Page 22 7. Cleaning, maintenance and 9. Storage ordering of spare parts Store the equipment and accessories out of children’s reach in a dark and dry place at above Danger! freezing temperature. The ideal storage tempe- Always pull out the mains power plug before star- rature is between 5 and 30 °C.
Page 23 10. Charger indicator Indicator status Explanations and actions Red LED Green LED Oﬀ Flashing Ready for use The charger is connected to the mains and is ready for use; there is no battery pack in the charger Oﬀ Charging The charger is charging the battery pack in quick charge mode. Oﬀ...
Page 24 For EU countries only Never place any electric power tools in your household refuse. To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g.
Page 25 Service information We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables. Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.
Page 26 Warranty certiﬁ cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card.
Page 27 Sommaire 1. Consignes de sécurité 2. Description de l’appareil et volume de livraison 3. Utilisation conforme à l’aﬀ ectation 4. Données techniques 5. Avant la mise en service 6. Commande 7. Nettoyage, maintenance et commande de pièces de rechange 8. Mise au rebut et recyclage 9.
Page 28 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...
Page 29 Danger ! service après-vente ou au magasin où vous avez Lors de l’utilisation d’appareils, il faut respecter acheté l‘appareil muni d‘une preuve d‘achat vala- certaines mesures de sécurité aﬁ n d’éviter des ble. Veuillez consulter pour cela le tableau des blessures et dommages.
Page 30 Veillez au fait que nos appareils, conformément Percer le métal à leur aﬀ ectation, n’ont pas été construits, pour Valeur d’émission de vibration a = 2,787 m/s être utilisés dans un environnement profession- Insécurité K = 1,5 m/s nel, industriel ou artisanal. Nous déclinons toute responsabilité...
Page 31 Limitez votre temps de travail. Il faut recharger à temps le bloc accumulateur Toutes les parts du cycle de fonctionnement doi- LI aﬁ n de lui assurer une longue durabilité. Ceci vent être alors prises en considération (par exem- est de toute manière nécessaire, lorsque vous ple les temps pendant lesquels l’outil électrique constatez que la puissance du tournevis sans ﬁ...
Page 32 6.6 Commutation de vitesse 1 à vitesse 2 6.10 Changement d’outils (ﬁ gure 8) (ﬁ g. 6/pos. 7) Attention ! Pour tous les travaux (par ex. chan- Selon la position du commutateur, vous pouvez gement d‘outil ; maintenance ; etc.) sur la per- travailler à...
Page 33 électrique à percussion. décharge électrique. • Une fois la poignée supplémentaire (14) poussée, pilotez-la pour la mettre dans la po- 7.2 Maintenance sition de travail la plus agréable. Aucune pièce à l’intérieur de l’appareil n’a besoin • Maintenant, refermer la poignée dans le sens de maintenance.
Page 34 10. Aﬃ chage chargeur État de l’aﬃ chage Signiﬁ cation et mesures LED rouge LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, l’accumulateur n’est pas dans le chargeur. Marche Arrêt Chargement Le chargeur charge l’accumulateur en mode de charge rapide.
Page 35 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
Page 36 Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Page 37 Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à...
Page 38 Indice 1. Avvertenze sulla sicurezza 2. Descrizione dell’apparecchio ed elementi forniti 3. Utilizzo proprio 4. Caratteristiche tecniche 5. Prima della messa in esercizio 6. Uso 7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio 8. Smaltimento e riciclaggio 9. Conservazione 10.
Page 39 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuﬃ e antirumore. L’eﬀ etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.
Page 40 Pericolo! 2.2 Elementi forniti Nell’usare gli apparecchi si devono rispettare Veriﬁ cate che l‘articolo sia completo sulla base diverse avvertenze di sicurezza per evitare lesi- degli elementi forniti descritti. In caso di parti oni e danni. Quindi leggete attentamente queste mancanti, rivolgetevi al nostro Centro Servizio As- istruzioni per l’uso/le avvertenze di sicurezza.
Page 41 Tenete presente che i nostri apparecchi non sono Trapanare a percussione su calcestruzzo stati costruiti per l’impiego professionale, artigi- Valore emissione vibrazioni a = 14,035 m/s anale o industriale. Non ci assumiamo alcuna Incertezza K = 1,5 m/s garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in Avvitare senza colpi attività...
Page 42 Limitate il tempo di lavoro. Per una lunga durata della batteria si deve prov- Al riguardo si devono prendere in considerazione vedere a una puntuale ricarica della batteria LI. tutte le fasi del ciclo di esercizio (ad esempio i Ciò è comunque necessario quando ci si accorge periodi in cui l’elettroutensile è...
Page 43 6.5 Interruttore acceso/spento (Fig. 5/Pos. 4) 6.10 Cambio dell’utensile (Fig. 8) Con l’interruttore acceso/spento si può progressi- Attenzione! Prima di ogni operazione (per es. vamente comandare il numero dei giri. Più che si cambio dell’utensile, manutenzione ecc.) portate preme l’interruttore e più aumenterà il numero di il commutatore del senso di rotazione (3) sul giri dell’Avvitatore ad accumulatore.
Page 44 • Adesso richiudete l’impugnatura ruotandola 7.3 Ordinazione di pezzi di ricambio: in senso opposto finché l’impugnatura addizi- Volendo commissionare dei pezzi di ricambio, si onale non sia ben fissata. dovrebbe dichiarare quanto segue: • • L’impugnatura addizionale (14) è adatta modello dell’apparecchio •...
Page 45 10. Indicatori del caricabatterie Stato indicatori Signiﬁ cato e interventi LED rosso LED verde Spento Lampeggia Pronto all‘esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Spento Acceso La batteria è...
Page 46 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei riﬁ uti domestici! Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Page 47 Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Page 48 Certiﬁ cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato.
Page 49 Inhoudsopgave 1. Veiligheidsaanwijzingen 2. Beschrijving van het gereedschap en leveringsomvang 3. Reglementair gebruik 4. Technische gegevens 5. Vóór inbedrijfstelling 6. Bediening 7. Reiniging, onderhoud en bestellen van wisselstukken 8. Verwijdering en recyclage 9. Opbergen 10. Indicatie lader - 49 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 49 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 49 22.09.15 17:57...
Page 50 Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Draag een veiligheidsbril.
Page 51 Gevaar! tot het verkooppunt waar u het apparaat heeft ge- Bij het gebruik van toestellen dienen enkele kocht, en leg een geldig bewijs van aankoop voor. veiligheidsmaatregelen te worden nageleefd om Gelieve daarvoor de garantietabel in de service- lichamelijk gevaar en schade te voorkomen. Lees informatie aan het einde van de handleiding in daarom deze handleiding / veiligheidsinstructies acht te nemen.
Page 52 Wij wijzen erop dat onze gereedschappen overe- Waarschuwing! enkomstig hun bestemming niet geconstrueerd De opgegeven trillingsemissiewaarde is gemeten zijn voor commercieel, ambachtelijk of industrieel volgens een genormaliseerde testprocedure en gebruik. Wij geven geen garantie indien het ge- kan veranderen naargelang van de wijze waarop reedschap in ambachtelijke of industriële bedrij- het elektrische gereedschap wordt gebruikt en ven alsmede bij gelijk te stellen activiteiten wordt...
Page 53 5. Vóór inbedrijfstelling 6.2 Koppelafstelling (ﬁ g. 4, pos. 1) Let op! Stelring voor het koppel enkel bij stil- stand instellen. Lees zeker de volgende instructies voordat u uw De accu-klopboorschroever is voorzien van een accuschroevendraaier in gebruik neemt: mechanische koppelafstelling. 1.
Page 54 6.7 LED-indicatie links-/rechtsdraaiend 6.11 Schroeven (ﬁ g. 6, pos. 11) Gebruik best zelfcentrerende schroeven (b. v. De LED-indicator links/rechtsdraaiend (11) geeft kruiskop), want daarmee is een veilig werken aan in welke stand de draairichtingsschakelaar verzekerd. Let er op dat de gebruikte bits en (3) zich bevindt.
Page 55 8. Verwijdering en recyclage diepte terug. • Draai de greep van de extra handgreep (14) terug dicht tot hij vastzit. Het toestel bevindt zich in een verpakking om • Boor dan het gat tot de diepteaanslag (13) transportschade te voorkomen. Deze verpakking het werkstuk raakt.
Page 56 10. Indicatie lader Aanduidingsstatus Bedeutung und Maßnahme Rode LED Groene Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. Laden De lader laadt de accu op in de snelle laadmodus. De accu is tot 85% opgeladen en gebruiksklaar.
Page 57 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
Page 58 Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
Page 59 Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer.
Page 60 Índice de contenidos 1. Instrucciones de seguridad 2. Descripción del aparato y volumen de entrega 3. Uso adecuado 4. Características técnicas 5. Antes de la puesta en marcha 6. Manejo 7. Mantenimiento, limpieza y pedido de piezas de repuesto 8. Eliminación y reciclaje 9.
Page 61 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.
Page 62 Peligro! 2.2 Volumen de entrega Al usar aparatos es preciso tener en cuenta una Sirviéndose de la descripción del volumen de serie de medidas de seguridad para evitar le- entrega, comprobar que el artículo esté completo. siones o daños. Por este motivo, es preciso leer Si faltase alguna pieza, dirigirse a nuestro Service atentamente este manual de instrucciones/adver- Center en un plazo máximo de 5 días laborales...
Page 63 Tener en consideración que nuestro aparato no Taladrado de percusión en hormigón está indicado para un uso comercial, industrial o Valor de emisión de vibraciones a = 14,035 m/s en taller. No asumiremos ningún tipo de garantía Imprecisión K = 1,5 m/s cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así...
Page 64 Limitar el tiempo de trabajo. Realizar siempre recargas de la batería LI a tiem- Al hacerlo deben tenerse en cuenta todas las po para procurar que dure lo máximo posible. partes del ciclo de servicio (por ejemplo los Esto es imprescindible en el caso de que note tiempos en los que la herramienta eléctrica está...
Page 65 6.6 Cambio 1ª marcha - 2ª marcha grande como para poder alojar la herramien- (ﬁ g. 6/pos. 7) ta (broca o portatornillos). • Dependiendo de la posición del conmutador, se Elegir la herramienta adecuada. Introducir la puede trabajar con mayor o menor velocidad. herramienta al máximo posible en el orificio Con el ﬁ...
Page 66 6.14 Montar y ajustar el tope de profundidad 7.4 Pedido de piezas de recambio: (ﬁ g. 9/pos. 13) Al solicitar recambios se indicarán los datos si- La empuñadura adicional (14) se encarga de su- guientes: • jetar el tope de profundidad (13). La sujeción se Tipo de aparato •...
Page 67 10. Indicación cargador Estado de indicación Signiﬁ cado y medida LED rojo LED verde apagado parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la batería no está en el cargador encendido apagado Carga El cargador carga la batería en modo rápido.
Page 68 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.
Page 69 Información de servicio En todos los países mencionados en el certiﬁ cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certiﬁ cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.
Page 70 Certiﬁ cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón.
Page 71 Índice 1. Instruções de segurança 2. Descrição do aparelho e material a fornecer 3. Utilização adequada 4. Dados técnicos 5. Antes da colocação em funcionamento 6. Operação 7. Limpeza, manutenção e encomenda de peças sobressalentes 8. Eliminação e reciclagem 9. Armazenagem 10.
Page 72 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó...
Page 73 Perigo! um talão de compra válido. Para o efeito, consulte Ao utilizar ferramentas, devem ser respeitadas a tabela da garantia que se encontra nas infor- algumas medidas de segurança para preve- mações do serviço de assistência técnica no ﬁ m nir ferimentos e danos.
Page 74 4. Dados técnicos Aviso! O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, Alimentação de tensão do motor: ..18 V d.c. podendo, consoante o tipo de utilização da fer- Rotações em vazio: .... 0-320 / 0-1350 r.p.m. ramenta eléctrica, sofrer alterações e em casos Escalões do binário: .......
Page 75 5. Antes da colocação em 6.2 Ajuste do binário (ﬁ g. 4/pos. 1) Atenção! O anel de ajuste para o binário só funcionamento deve ser regulado com a ferramenta parada. A aparafusadora de impacto sem ﬁ o está equipa- Leia impreterivelmente estas indicações antes de da com um ajuste mecânico do binário.
Page 76 6.6 Comutação 1.ª / 2.ª velocidade 6.10 Substituição do acessório (ﬁ gura 8) (ﬁ g. 6/pos. 7) Atenção! Em todos os trabalhos (p. ex. substitu- Dependendo da posição do comutador, pode ição do acessório; manutenção; etc.) na apara- trabalhar com uma rotação mais alta ou mais fusadora de impacto sem ﬁ...
Page 77 • O punho adicional (14) é adequado tanto 7.3 Manutenção para destros como para esquerdinos. No interior do aparelho não existem quaisquer peças que necessitem de manutenção. 6.14 Montar e ajustar o limitador de profundi- dade (ﬁ gura 9/pos. 13) 7.4 Encomenda de peças sobressalentes: O limitador de profundidade (13) é...
Page 78 10. Visor do carregador Estado do visor Signiﬁ cado e medida a adoptar LED ver- LED verde melho Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumu- lador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido.
Page 79 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Page 80 Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certiﬁ cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certiﬁ cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
Page 81 Certiﬁ cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certiﬁ cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado.
Page 82 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Schlagbohrschrauber TE-CD 18-2 Li-i / Ladegerät Power-X-Charger (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notiﬁ...
Page 83 - 83 - Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 83 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 83 22.09.15 17:57 22.09.15 17:57...
Page 84 EH 09/2015 (01) Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 84 Anl_TE_CD_18_2_Li_i_Twin_Pack_SPK7.indb 84 22.09.15 17:57 22.09.15 17:57...
