MODE D'EMPLOI

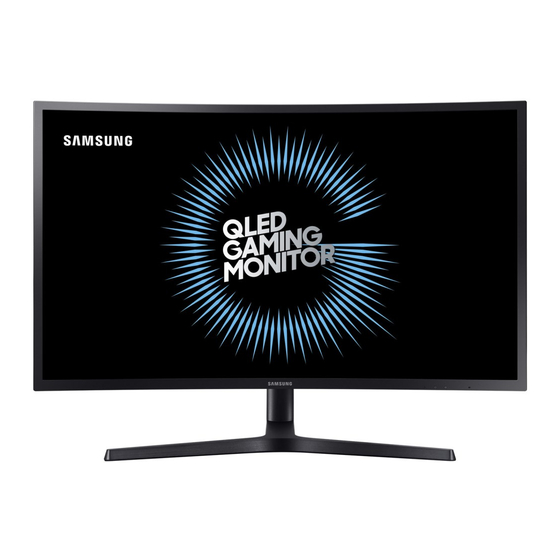

Moniteur de jeu

C27HG70QQ* C32HG70QQ*

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des

raisons d'amélioration des performances.

Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.

Samsung Electronics détient les droits d'auteur du présent guide.

Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.

Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.

•

Des frais d'administration peuvent vous être facturés si :

‒ (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut.

(c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).

‒ (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut.

(c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).

•

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à

domicile.

Sommaire des Matières pour Samsung C27HG70QQ Serie

Page 1 Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.
Page 2 Table des matières Avant utilisation du produit Connexion et utilisation d'un Ég. zones sombres périphérique source Temps de réponse Sécurisation de l'espace d'installation Précautions de stockage Points à vérifier avant la connexion FreeSync Consignes de sécurité Retard aff. faible Branchement et utilisation d'un PC Nettoyage Branchement par câble HDMI Taille de l'écran...
Page 3 Caractéristiques du système Aff. heure Guide de dépannage Configuration et réinitialisation Conditions requises avant de contacter le Centre Eclairage de service clientèle Samsung Test du produit Atténuation locale Vérification de la résolution et de la fréquence Vérifiez les éléments suivants : Volume Questions &...
Page 4 Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité. ― Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).
Page 5 • Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. • Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits. • Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
Page 6 N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes ‒ Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le d'eau, etc.), à l'huile ou à la fumée.
Page 7 Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez le produit. immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung. ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de •...
Page 8 Attention • Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de • Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support. rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. ‒...
Page 9 Chapitre 02 Préparatifs Pièces Pièces Description Bouton multidirectionnel qui facilite la navigation. ― Le bouton JOG se situe à l'arrière du produit, du côté gauche. Le bouton Bouton JOG peut être orienté vers le haut, le bas, la gauche, la droite ou appuyer Panneau de configuration (entrer).
Page 10 Guide des touches de fonction Icônes Description Permet de sélectionner en orientant le bouton JOG à l'écran du guide ― Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'entrer dans le menu principal Menu des touches de fonction.
Page 11 Touche de réglage de jeu Lorsque l'écran n'affiche rien (par exemple en mode économie d'énergie ou en mode absence de signal), 2 touches directes pour contrôler la source et la puissance peuvent être utilisées. Voir ci-dessous. Vous pouvez rapidement voir le paramètre grâce à une touche de raccourci située en bas, sans utiliser de Bouton JOG Mode économie d'énergie/absence de signal menu OSD.
Page 12 Modification des paramètres Luminosité, Contraste et Modification des paramètres Volume Netteté Vous pouvez ajuster Volume en déplaçant le bouton JOG vers la gauche ou vers la droite, si aucun menu OSD ne s'affiche. Vous pouvez ajuster Luminosité, Contraste Netteté en déplaçant le bouton JOG vers le haut ou vers le bas si aucun menu OSD ne s'affiche.
Page 13 Face arrière ― Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Référez-vous au produit utilisé. Port Description Connexion à...
Page 14 Actualisation du logiciel via USB Lorsque le message indiqué sur la figure suivante est affiché, sélectionnez pour actualiser le logiciel. Veillez à insérer le disque USB dans le port USB 1. Vous pouvez actualiser le logiciel via USB uniquement si l'écran du moniteur fonctionne normalement ou si le signal de contrôle est affiché sur l'écran du moniteur.
Page 15 Remarque Les formats de disque USB pris en charge sont FAT, FAT32 et NTFS. Pour le modèle CHG70, assurez-vous que chaque fichier d'actualisation est un fichier format BIN, suit la règle d'attribution de noms de modèle CHG70 (m-HG7**CCAA-****.*[4 chiffres].bin, où ** représente la taille d'affichage en pouces, ****.* représente le numéro de version, et les 4 représentent une checksum.
Page 16 Ajustement de l'inclinaison et de la hauteur du produit C32HG70QQ* -2,0° (±2,0°) ~ 92,0° (±2,0°) ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées 15,0° à gauche - 15,0° à droite (Total 30,0°, ±2,0°) sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
Page 17 Rotation de l'écran du moniteur Attention ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Vous pouvez faire pivoter le moniteur comme suit. •...
Page 18 Verrou antivol Précautions lors du déplacement du moniteur ― Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. ― La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.
Page 19 Installation Fixation du socle ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. : Le produit est courbe. Le fait d’appuyer sur le produit lorsqu’il est placé sur une surface plane peut l’endommager. Ne pas appliquer de pression sur le produit lorsqu'il est au sol, quelle que soit sa position. Ouvrez l'emballage.
Page 20 Démontage du pied (Pour fixer le SUPPORT MURAL) ― Avant de retirer le socle du moniteur, posez le moniteur sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. : Le produit est courbe. Le fait d’appuyer sur le produit lorsqu’il est placé sur une surface plane peut l’endommager. Ne pas appliquer de pression sur le produit lorsqu'il est au sol, quelle que soit sa position. Placez l'écran sur le coussin souple ou en Retirez la base de socle.
Page 21 Fixation du SUPPORT MURAL • Remarques ‒ L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les ― Eteignez le produit et retirez le câble d'alimentation de la prise. composants internes du produit. ‒ La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications.
Page 22 Chapitre 03 Connexion et utilisation d'un périphérique source Points à vérifier avant la connexion Branchement et utilisation d'un PC ― Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Sélectionnez la méthode de connexion adaptée à votre ordinateur. Le nombre et la position des ports peuvent varier en fonction du type de périphérique.
Page 23 Connexion à l'aide du câble DP Branchement au microphone DP IN MIC IN ― Il est recommandé d'utiliser un câble DP d'une longueur inférieure à 1,5 m. L'utilisation d'un câble d'une Connexion à l'aide du câble audio longueur supérieure à 1,5 m peut affecter la qualité de l'image. Branchement au casque MIC OUT /SERVICE...
Page 24 Connexion de l'appareil à un ordinateur en Utilisation de l'appareil en tant que HUB USB tant que HUB USB Lorsque vous utilisez le produit en tant que HUB, différents périphériques source sont connectés et utilisés avec le produit simultanément. Un PC ne peut pas être connecté simultanément à plusieurs périphériques source et présente un nombre limité...
Page 25 ― Pour détecter un dispositif USB et le faire démarrer plus vite, connectez-le au port USB 3.0 situé sur le Branchement de l'alimentation (pour les modèles produit. Le taux d'écriture / lecture sera affectée par le dispositif USB et votre PC. C27HG70QQ* uniquement) ―...
Page 26 Branchement de l'alimentation (pour les modèles C32HG70QQ* uniquement) POWER IN Pour utiliser l'appareil, branchez le câble d'alimentation à une prise de courant et au port POWER IN de l'appareil. ― La tension d'entrée est adaptée automatiquement.
Page 27 Regroupement des câbles connectés Le montage du socle est terminé. Tenez l'écran comme illustré. Connectez les câbles aux connecteurs appropriés. Passez les câbles par le porte-fils dans le sens de la flèche depuis la partie inférieure du porte-fils, comme illustré. Tirez le câble vers le bas pour ajuster la longueur.
Page 28 ― Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants. ― Pour installer la dernière version du pilote de l’appareil, téléchargez-la à partir du site Web de Samsung Electronics, à l’adresse http://www.samsung.com.
Page 29 Chapitre 04 Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. ― Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces En mode PC peuvent différer de ce qui est illustré.
Page 30 Fréqu. rafraîch. Temps de réponse Modifiez la fréquence de rafraîchissement de l'écran. Une fréquence de rafraîchissement plus élevée Augmentez le taux de réponse de l'écran vidéo ou de jeu. permet de réduire la fatigue oculaire. Les modes Rapide Accéléré affichent des images plus nettes sans flou cinétique avec des •...
Page 31 élevée réduit généralement la vitesse de réponse. • La qualité sonore du moniteur peut être dégradée. ― Si vous rencontrez des problèmes lors de l'utilisation de la fonction, contactez un centre de services Samsung. ― Lorsque la résolution est modifiée en réglant FreeSync...
Page 32 Retard aff. faible Les modèles indiqués dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut uniquement être utilisé avec certains modèles spécifiques de carte graphique AMD. Minimisez le décalage pour les réactions rapides en réduisant la durée de traitement vidéo. Consultez la liste suivante pour connaître les cartes graphiques prises en charge : ―...
Page 33 Enreg. paramètres En mode AV • 4:3: Affichez l'image avec un rapport d'aspect de 4:3. Convient aux vidéos et aux diffusions standard. • 16:9: Affichez l'image avec un rapport d'aspect de 16:9. Enregistrez jusqu'à trois modes de jeu personnalisé selon vos préférences. Appuyez sur une touche de raccourci de mode de jeu sur la partie inférieure du moniteur pour accéder directement à...
Page 34 Chapitre 05 Configuration d'écran Configurez les paramètres d'écran (tels que la luminosité). Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. ― Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces En mode PC peuvent différer de ce qui est illustré.
Page 35 Luminosité Couleur Permet de régler la luminosité globale de l'image. (Plage : 0~100) Réglez la teinte de l'écran. ― Ce menu n'est pas disponible si Plus la valeur est élevée, plus l'image est lumineuse. Mode image est défini sur le mode Cinéma. ―...
Page 36 Niveau noir HDMI Réglage de l'écran ― Cette option est uniquement disponible lorsque la fonction Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l'image (contraste/ Mode PC/AV est réglée sur AV. ― Ce menu est disponible uniquement lorsque l'option couleur, niveau de noir, etc.) peut se dégrader en fonction du périphérique source connecté.
Page 37 Chapitre 06 Ajustement des paramètres OSD (Affichage sur écran) Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. ― Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces Aff.
Page 38 Chapitre 07 Configuration et réinitialisation Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. ― Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces Atténuation locale peuvent différer de ce qui est illustré.
Page 39 Econ. énergie Plus Mode PC/AV Réduisez la consommation d'énergie par rapport à une consommation à un niveau de luminosité Réglez l’option Mode PC/AV sur AV. L'image affichée est plus grande. maximale. Cette option est utile notamment lorsque vous regardez un film. ―...
Page 40 Vers. DisplayPort Tch Nombre répét. Sélectionnez votre version DisplayPort. Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus. ― Si des paramètres incorrects sont définis, l'affichage de l'écran peut être vide. Dans ce cas, vérifiez les Vous pouvez sélectionner Accélération, 1 sec sec.
Page 41 Information Fournit automatiquement un effet HDR optimal en fonction de la source vidéo. Si un signal HDR a été traité par certains appareils (carte graphique, lecteur, etc.), le signal n'émettra Affichez la source d'entrée, la fréquence et la résolution actuelles. aucune métadonnée HDR et ne sera donc pas reconnu comme un signal HDR.
Page 42 Conditions préalables à l'utilisation de HDR : L'utilisation d'une carte graphique qui prend en charge HDR avec un jeu qui prend en charge HDR et la connexion au port HDMI/DP de ce produit peuvent activer l'effet HDR. ― Pour savoir si la carte graphique et le jeu prennent en charge HDR, visitez les sites Web des fabricants. Parfois, les dernières versions des pilotes de la carte graphique ou les mises à...
Page 43 Pour installer la dernière version de l’application Easy Setting Box, téléchargez-la à partir du site Web de Samsung Electronics, à l’adresse http://www.samsung.com. ― Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation.
Page 44 Centre de service clientèle Samsung Problème d'installation (mode PC) ― Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. L'écran s'allume et s'éteint continuellement.
Page 45 Mode non optimal est affiché. La lecture vidéo est hachée. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale Il est possible que la lecture soit hachée avec de gros fichiers vidéo en haute définition. Ceci peut être acceptée pour le produit.
Page 46 Questions & réponses ― Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la fréquence ? Pour définir la fréquence de votre carte graphique, procédez comme suit : •...
Page 47 Fréquence d'horloge 600 MHz ― Ce périphérique est un appareil numérique de Classe B. maximale ― Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics. Alimentation AC100-240V~ 50/60Hz AC100-240V~ 50/60Hz Sur la base de la tension CA de Reportez-vous à...
Page 48 Tableau des modes de signal standard Synchronisation Fréquence horizontale 30 à 225 kHz Fréquence verticale 24 à 144 Hz Résolution Résolution optimale 2560 x 1440 à 144 Hz Résolution maximale 2560 x 1440 à 144 Hz Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé.
Page 49 HDMI1/HDMI2 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA DMT, 1280 x 1024 79,976 75,025 135,000 VESA DMT, 1440 x 900 55,935 59,887 106,500 VESA DMT, 1600 x 900 60,000 60,000 108,000 VESA DMT, 1680 x 1050 65,290 59,954 146,250...
Page 50 Displayport Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA DMT, 1280 x 720 45,000 60,000 74,250 VESA DMT, 1280 x 800 49,702 59,810 83,500 VESA DMT, 1280 x 1024 63,981 60,020 108,000 VESA DMT, 1280 x 1024 79,976 75,025 135,000...
Page 51 Impact ou chute externe. peut vous être facturée dans les cas suivants : • Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung. Produit non défectueux • Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé...
