Page 3: Table Des Matières
INTRODUCTION GENERAL INFORMATION SPECIFICATION PRODUCT AND PART DESCRIPTION PRODUCT BUTTONS AND NAVIGATION TRANSPORT, PACKAGING AND STORAGE TRANSPORT PACKAGING STORAGE COMMISSIONING AND FUNCTIONS COMMISSIONING FUNCTIONS MAINTENANCE TROUBLESHOOT GUARANTEE 10.0 RETURN DISPOSAL 11.0 SPARE PARTS AND ACCESSORIES... - Page 29 INTRODUCTION GÉNÉRALITÉS CARACTÉRISTIQUES TECHNIQUES DESCRIPTION DU PRODUIT ET DES PIÈCES DESCRIPTION DES PIÈCES BOUTONS ET NAVIGATION TRANSPORT, EMBALLAGE ET STOCKAGE TRANSPORT EMBALLAGE STOCKAGE MISE EN SERVICE ET FONCTIONS MISE EN SERVICE FONCTIONS MAINTENANCE RÉSOLUTION DES PROBLÈMES GARANTIE 10.0 RETOUR ET MISE AU REBUT 11.0 PIÈCES DE RECHANGE ET ACCESSOIRES Manuel d’utilisation...
-
Page 30: Introduction
Le manuel actuel est disponible à l'adresse suivante: www.refco.ch GÉNÉRALITÉS Avant de commencer tout travail avec le REFVAC ou le REFVAC-RC, veuillez lire attentivement le manuel d’utilisation. Ce dernier donne des indications importantes sur le fonctionnement correct, l’entretien et la mise au rebut du vacuomètre numérique. - Page 31 pouvant entraîner un fonctionnement indésirable. ID IC: 8595A-NINAB1 RCM: Regulatory Compliance Mark Cet appareil satisfait aux exigences des prescriptions RCM. RoHS: Restriction of Hazardous Substances Cet appareil est conforme aux prescriptions de la directive UE RoHS. RoHS RoHS 2011/65/EU contient 2015/863/EU L’appareil ne contient aucune substance interdite au-dessus des valeurs limites.
- Page 32 REFCO décline toute responsabilité en cas d’accidents, de blessures et de décès. REFCO stipule expressément que les produits ne doivent être utilisés que par des experts formés professionnellement. Aucune utilisation par des enfants ou des personnes non qualifiées.
-
Page 33: Caractéristiques Techniques
>100 h Degré de protection IP IP42 Emballage Blister Matériau ABS | PC | laiton | FR-4 Couleur jaune (RAL 1023) | vert (RAL 6026) *Communication sans Jusqu’à 100 m *Portée du signal * Seulement sur le REFVAC-RC Manuel d’utilisation... -
Page 34: Description Du Produit Et Des Pièces

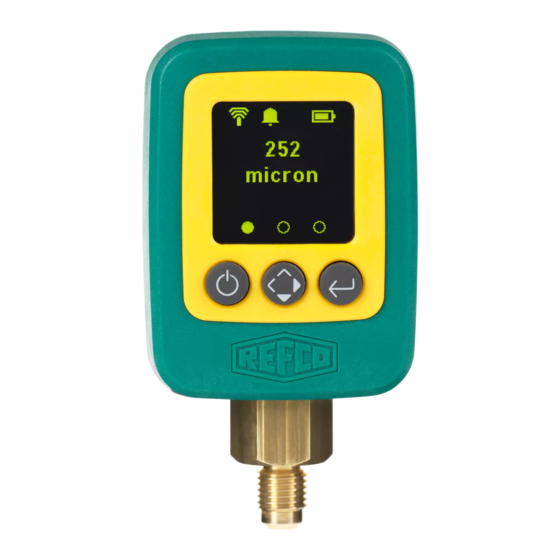

DESCRIPTION DU PRODUIT ET DES PIÈCES DESCRIPTION DES PIÈCES Affichage OLED 3 boutons Raccord de vide 1/4" SAE BOUTONS ET NAVIGATION Bouton ON/OFF Bouton de navigation Bouton Entrée Mettre l’appareil Navigation dans les Sélection des en marche ou hors écrans, les éléments paramètres pour tension de menu ou les... -
Page 35: Transport, Emballage Et Stockage
Les conditions de stockage doivent être respectées aussi pendant le transport. EMBALLAGE L’appareil est emballé sous blister. Le REFVAC-RC est livré avec une pochette de protection en tissu qui protège le vacuomètre numérique. STOCKAGE Les températures de stockage (chapitre 3.0) doivent être respectées et la mallette doit être fermée. -
Page 36: Fonctions
Fonction alarme l’icône s’affiche dans la barre d‘état. Si cette alarme est dépassée ou n’est pas atteinte, l’affichage clignote. Appuyer sur n’importe quelle touche pour valider l’alarme. Le REFVAC-RC permet de configurer n’importe quelle valeur d’alarme avec l’application REFMESH. Unités de pression / de vide Les unités suivantes peuvent être sélectionnées:... - Page 37 électrique externe (Powerbank) est recommandée. Si le REFVAC ou le REFVAC-RC est alimenté par USB, USB apparaît dans la barre d’état au lieu de l’icône de la pile. Un REFVAC-RC peut effectuer une mesure de longue durée avec un REFMATE ou l’application...
- Page 38 Au bout de 3 autres minutes, la valeur de vide ne se renouvèle plus que toutes les minutes. Le REFVAC ou le REFVAC-RC ne peut pas passer en mode d’économie d’énergie lorsque l’appareil est alimenté par USB. Cette fonction n’est pas disponible sur les appareils portant les numéros d’article 4688541 et 4688540...
-
Page 39: Maintenance
MAINTENANCE Le vacuomètre numérique doit faire l’objet d’une maintenance en cas d’utilisation régulière: Remplacement du filtre: Le filtre fritté peut être remplacé à l’aide d’un tournevis plat. Remplacez le filtre si vous voyez qu‘il est encrassé ou tous les 3 à 4 mois selon utilisation. Nettoyage: Nettoyer l’écran et la surface du boîtier avec un chiffon et un produit de nettoyage. -
Page 40: Résolution Des Problèmes
Nettoyage du capteur de vide Dans de rares cas, le capteur de vide peut se trouver encrassé par de l’huile. Il doit alors être nettoyé. Veuillez suivre la procédure de nettoyage suivante: Sortir les piles. Retirer le filtre fritté. Poser l’appareil sur la tête de sorte que le raccord de vide soit placé... -
Page 41: Garantie
Votre nouveau REFVAC a été développé dans le respect des dernières avancées ergonomiques et techniques en matière de physiologie du travail. Il est conforme à l'état actuel de la technique. L’entreprise REFCO Manufacturing Ltd est certifiée selon DIN EN ISO 9001:2015. Des contrôles de qualité...
