Assemblage du plateau du fond de la cuve et des pare-vents
Etape 1 : Assembler les pare-vents gauche et droit au plateau

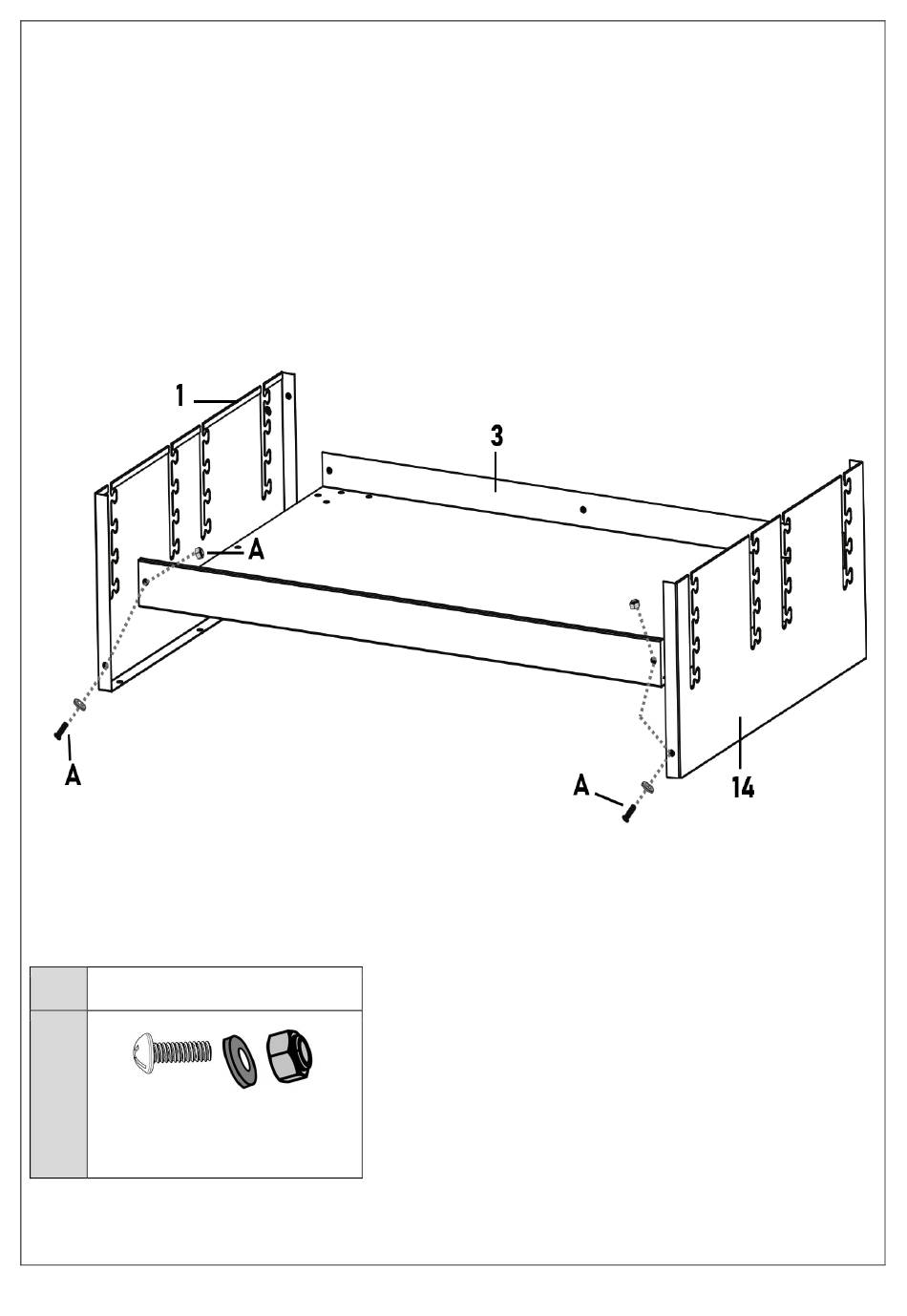

Veuillez commencer par pré-assembler le pare-vent gauche et pare-vent droit sur
chaque côté du plateau de la cuve (voir schéma ci-dessous).
Insérez d'abord la rondelle A dans la vis A.
Assurez-vous que chaque vis A passe à travers les trous des 2 pièces superposées
(pare-vent et plateau) afin de pouvoir assembler les pièces ensembles.
Vissez l'extrémité de chaque vis sortante avec l'écrou A pour fixer l'ensemble.
N°
Désignation et quantité
A
Vis M6 (10mm) x 2 pcs
Rondelle M6 x 2 pcs
Ecrou M6 x 2 pcs
Page | 15
