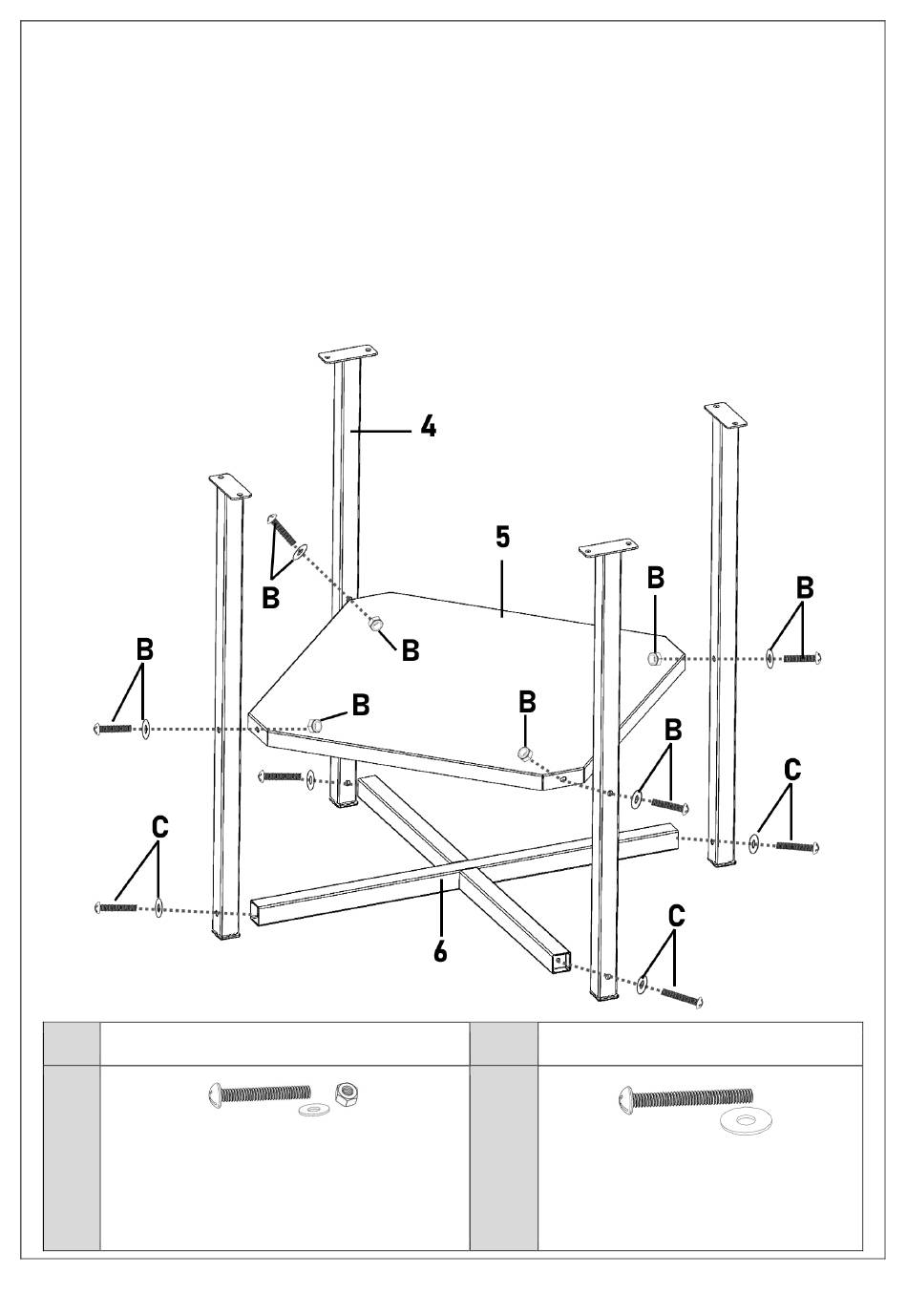

Assemblage du plateau et du support en croix aux 4 pieds
Veuillez commencer par assembler le support pieds en croix aux 4 pieds.
Placez un pied sur une extrémité du tube du support en croix en veillant à ce que le trou du pied
soit aligné à celui du tube du support en croix (voir schéma ci-dessous). Insérez une rondelle C
dans une vis C puis faites passer la vis à travers le trou du pied et vissez la vis dans le trou du
tube du support en croix. Procédez de même pour assembler les 3 autres pieds aux 3 tubes du
support en croix.
Placez le plateau à l'intérieur des 4 pieds en veillant à ce que les 4 trous situés sur les côtés du
plateau soient alignées sur les 4 trous des pieds (voir schéma ci-dessous). Insérez une rondelle
B dans une vis B puis faites passer la vis à travers le trou du pied et du plateau. Vissez avec
l'écrou. Procédez de même pour assembler les 3 autres pieds au plateau.
N°
Désignation et quantité
N°
Désignation et quantité
Vis M5 (35mm) x 4 pcs
Vis M6 (45mm) x 4 pcs
Ecrou M5 x 4 pcs
B
C
Rondelle M6 x 4 pcs
Rondelle M5 x 4 pcs
Pour assembler le support en
Pour assembler le plateau aux 4 pieds.
croix aux 4 pieds.
Page | 11
