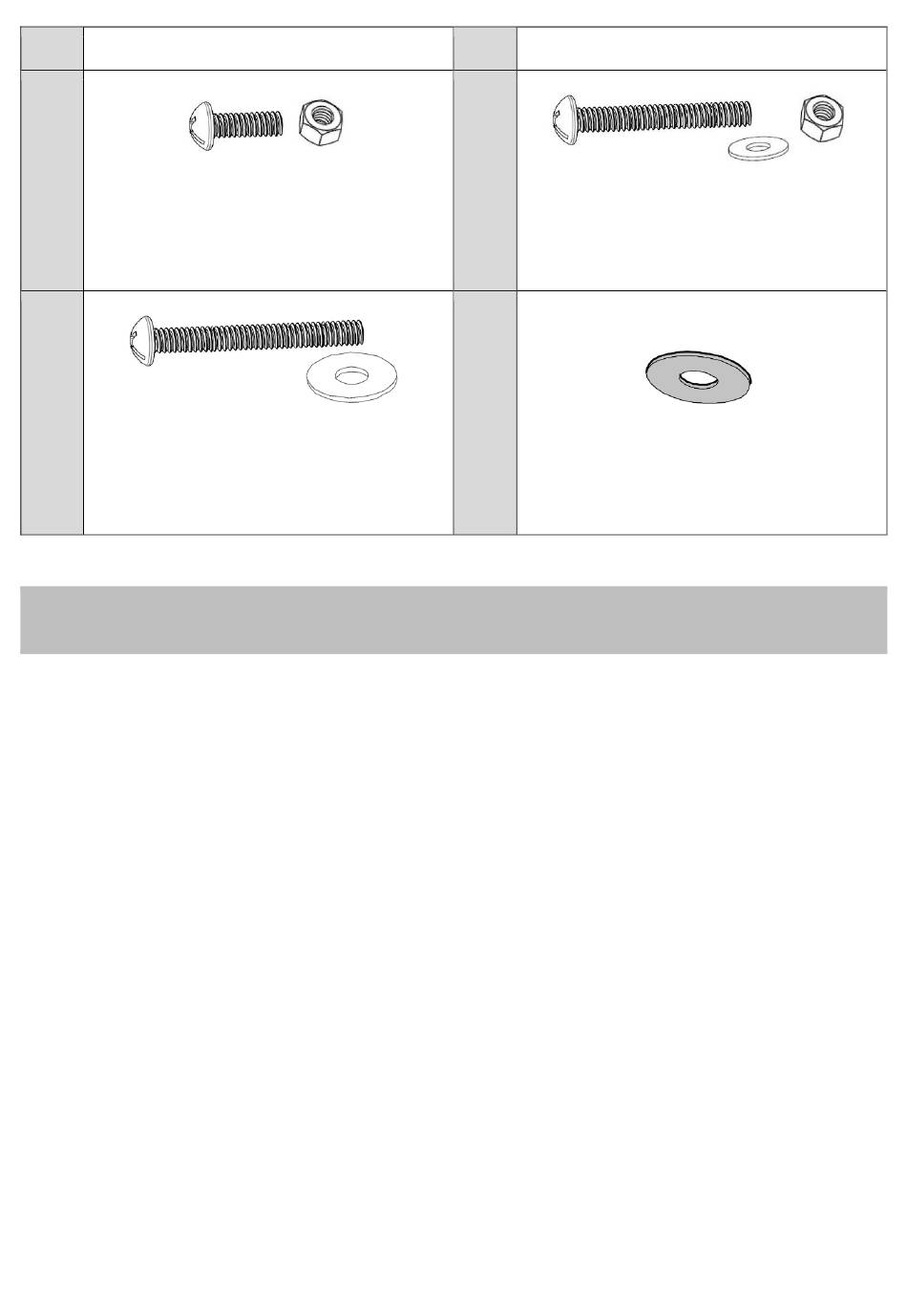

N°
Désignation et quantité
Vis M6 (12mm) x 8 pcs
A
Pour assembler les 4 pieds à la cuve.
A utiliser avec la rondelle D.
C
Vis M6 (45mm) x 4 pcs
Rondelle M6 x 4 pcs
Pour assembler le support en croix aux
4 pieds.
MISE EN SERVICE ET UTILISATION
A. Instructions de montage de l'appareil
Retirez toutes les étiquettes, les films de protection et tous les éléments de calage
dans le carton. Posez l'ensemble des pièces de l'appareil sur une surface stable et
propre, puis faites l'inventaire de l'ensemble des pièces avant de commencer votre
assemblage. Munissez-vous d'un tournevis en croix (non fourni) et d'une clé (non
fournie) pour pouvoir assembler votre barbecue ; et suivez les instructions
d'assemblage des schémas ci-dessous.
Vous devez être deux personnes pour l'assemblage de ce barbecue.
Page | 10
Ecrou M8 x 8 pcs
N°
Désignation et quantité
B
Vis M5 (35mm) x 4 pcs
Ecrou M5 x 4 pcs
Rondelle M5 x 4 pcs
Pour assembler le plateau aux 4 pieds.
D
Rondelle (diam. 16cm) x 8 pcs, à utiliser
avec vis M6 n° A pour assembler les 4
pieds à la cuve.
