Description
2. Montage du générateur à résistance négative

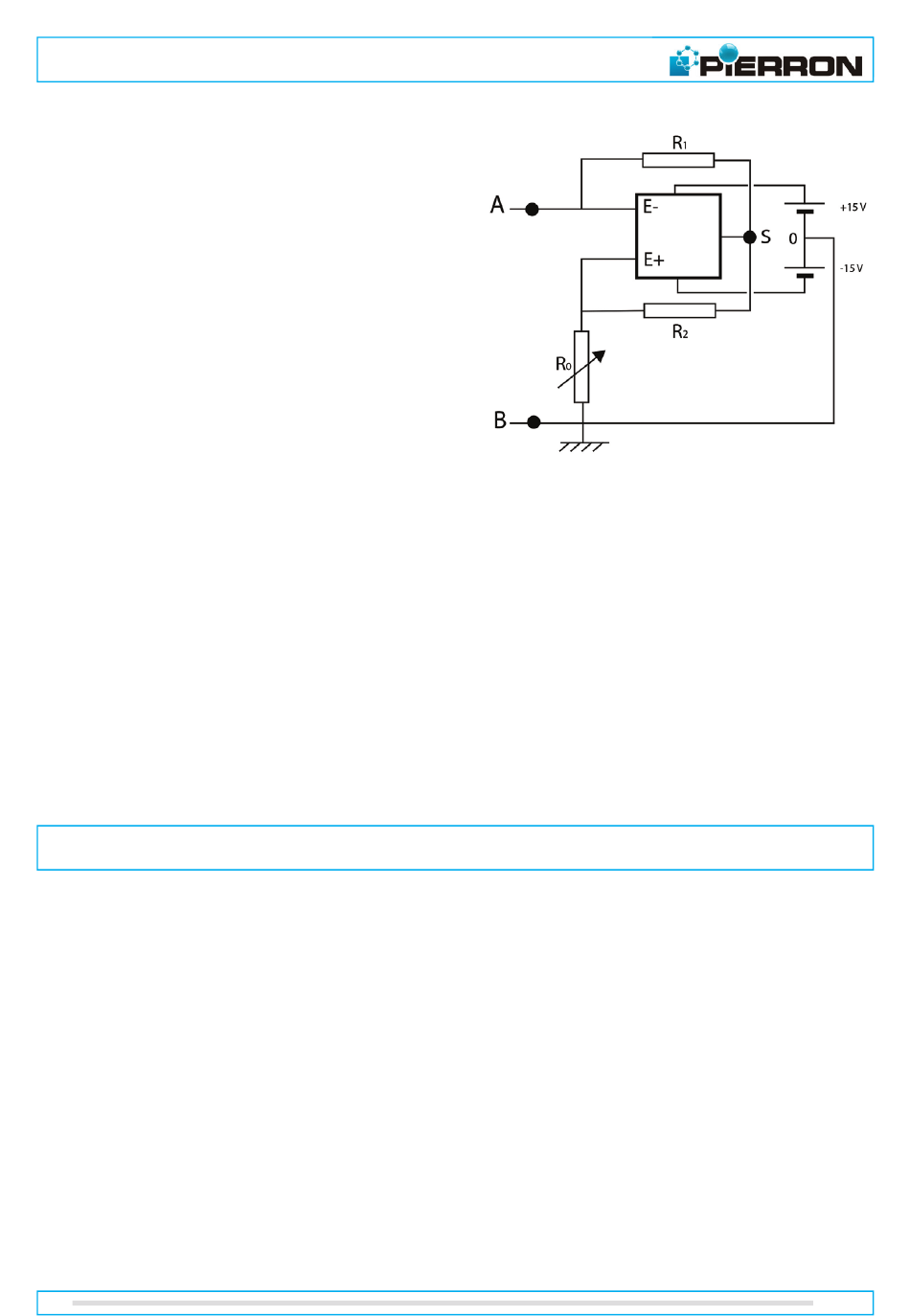

Le schéma du circuit électrique du générateur
AB à résistance négative est représenté ci-
contre.
Dans ces conditions,
constater que la borne B est reliée à
la masse de l'alimentation symétrique
qui, selon le type d'alimentation utilisée,
peut elle-même être reliée à la Terre.
Par suite, dans le cas d'utilisation
d'autres appareils (générateur à courant
continu, GBF, oscilloscope...) ayant une
Terre, il faut veiller à ce qu'il n'y ait pas de confl it de masse ; ce qui amènerait
à court-circuiter la partie du circuit concernée.
Caractéristiques :
R
= 100 Ω
R
1
Dans ces conditions, on a :
soit une résistance négative de valeur comprise entre 0 et -100 Ω
Expérimentation
1. Mesure directe de la résistance du générateur AB à résistance négative
1.1. Matériel
❏ Générateur AB avec réglage de l'offset à 0 V
Matériels non fournis :
❏ Alimentation symétrique (+15 / 0 / -15 V), réf. 01985.10
❏ Ohmmètre numérique (à générateur de courant), réf. 40106.10
❏ Fils de connexion
1.2. Objectif
Il s'agit de mesurer directement la résistance du dipôle AB et de montrer qu'elle a une valeur
négative ; ce qui justifi e le nom donné, par abus de langage, à ce type de générateur.
4
il est important de
= 10 kΩ
0 ≤ R
2
R- = - R
≤ 10 kΩ
0
.R
/R
0
1
2
33011-2
