Caractéristiques
Alimentation : +15 / 0 / -15 V
■
Coeffi cient R- réglable de 0 à 100 Ω
■
Raccordement sur douilles double puits Ø 4 mm
■
Boîter en ABS
■
Dimensions : 130 x 80 x 36 mm
■
Masse : 185 g
■
Description
1
2

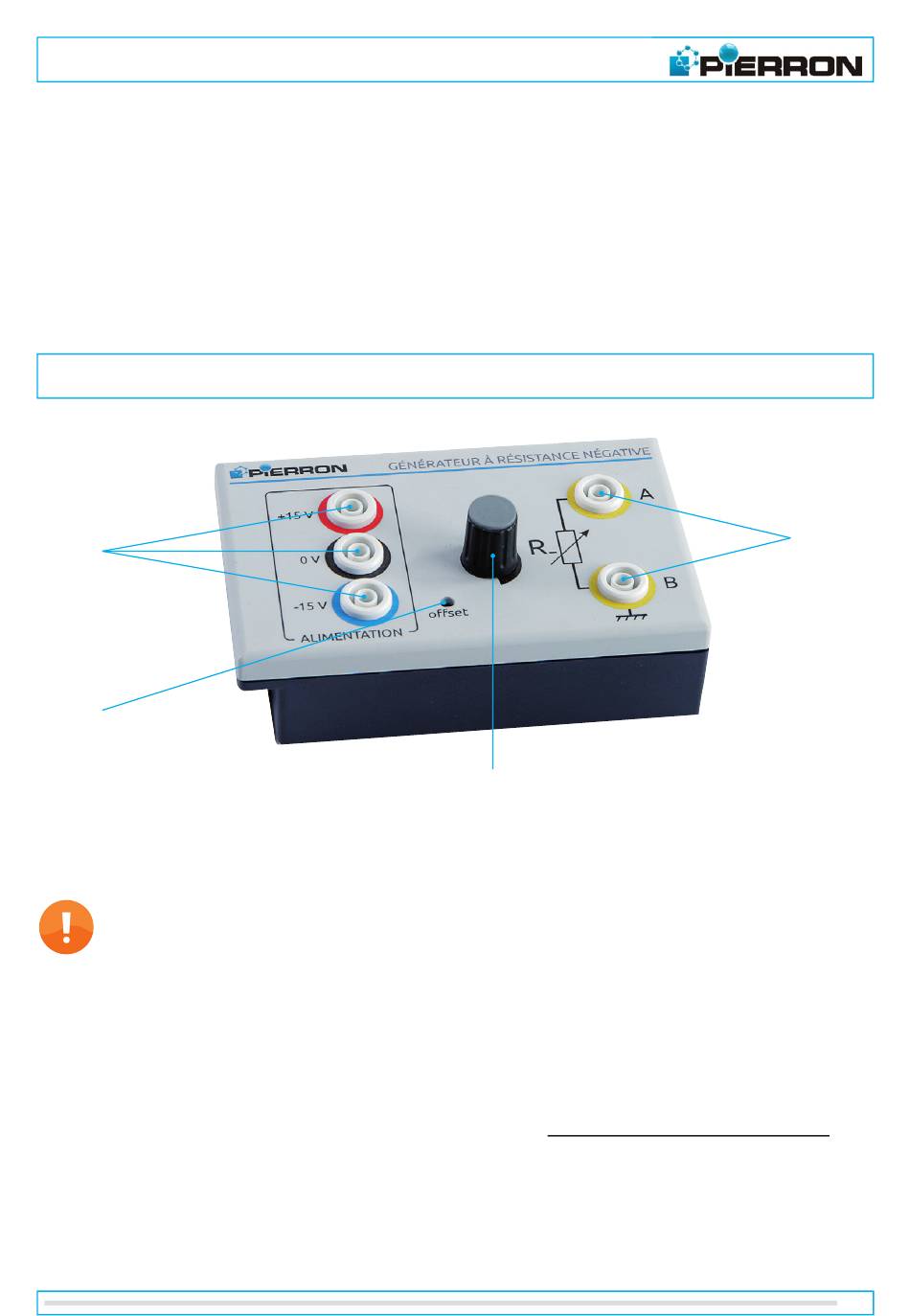

(1) : Bornes (x3) pour alimentation symétrique (+15 / 0 / -15 V)
(2) : Réglage de la tension de décalage (zéro d'offset)
Remarques pratiques importantes
1. Réglage du zéro
Le dispositif est immédiatement prêt à l'emploi.
Cependant, il convient de vérifi er le zéro d'offset
Connecter une alimentation symétrique (+15 / 0 / -15 V) aux 3 bornes (1)
–
« ALIMENTATION » du boîtier, prévues à cet effet, en respectant bien les polarités.
Connecter un voltmètre aux bornes A et B (4), du boîtier.
–
On doit alors mesurer une tension U
Sinon, faire le réglage de la tension de décalage à 0 V en agissant délicatement en (2), à
l'aide d'un petit tournevis, sur la vis du potentiomètre situé à l'intérieur du boîtier.
3
(3) : Potentiomètre de réglage de R-
(4) : Bornes du générateur AB (x2)
:
nulle.
AB
4
3
