Réglage du frein à disque
Les plaquettes exercent une pression sur un disque fixé au moyeu de la roue.
L'intensité de la pression est commandée par un levier de frein avec un câble.
N'actionnez pas le levier de frein lorsque la roue est détachée du cadre ou de la fourche.
Si le frein est trop serré ou trop mou, il est nécessaire d'ajuster le câble de frein pour aligner l'étrier en fonction du disque de
frein.
Pour aligner l'étrier de frein, desserrez les vis de fixations du support de l'étrier de frein.
Freiner avec le levier de frein (aligner l'étrier correctement) et maintenir la poignée de frein dans cette position tout en
resserrant les vis de fixation du support de l'étrier.
Vérifiez que la plaquette interne (à l'intérieur de la roue) ressort bien de 0,5 - 1 mm par rapport à la surface de l'étrier. Si cela
n'est pas suffisant, serrez la vis de positionnement de la plaquette jusqu'à avoir les 0,5 - 1 mm entre la plaquette et la surface
interne de l'étrier de frein.

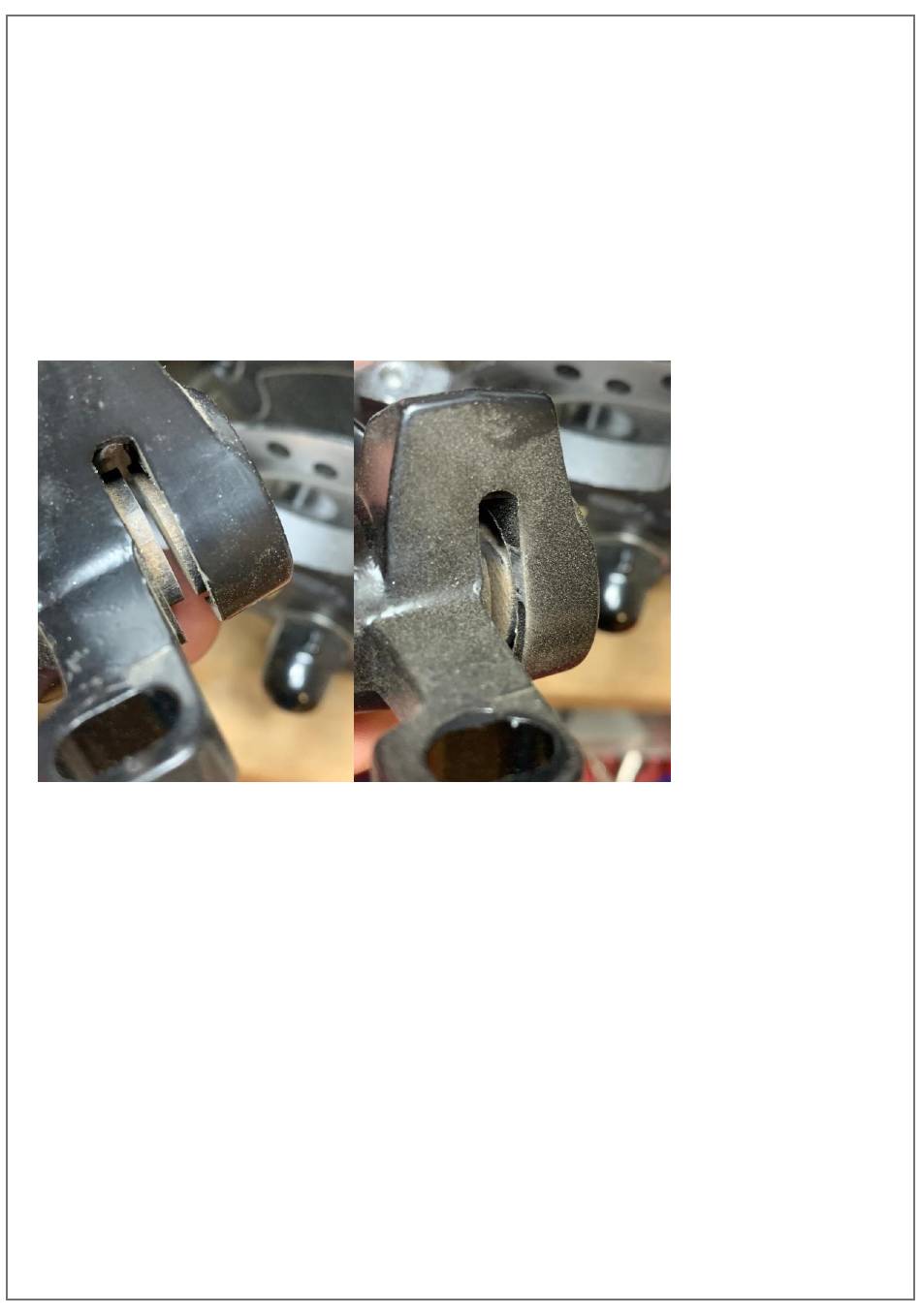

Image de gauche ci-dessous : plaquette correctement positionnée – Image de droite : la plaquette ne ressort pas assez le disque
va se voiler pour atteindre la surface de l'étrier et entrer en contact avec la surface de l'étrier au lieu de la surface de la
plaquette lors du freinage.
ATTENTION pour accéder à cette vis il faut défaire intégralement l'étrier, elle est située sur la face interne de l'étrier inaccessible
quand l'étrier est monté sur la roue.
Pour régler la plaquette externe (à l'extérieur de la roue), il suffit de modifier la tension du câble de frein afin d'obtenir un
écartement de 0,2 - 0,4 mm, au niveau de l'étrier ou au niveau du levier de frein.
Veillez à ne jamais projeter d'huile ou toute matière lubrifiante sur le disque ou les plaquettes.
Si cela se produisait, il faudrait dégraisser les plaquettes et le disque, ou les changer.
Vérifiez l'alignement des plaquettes en faisant tourner la roue, vous pouvez partir sur les routes.
Disque : votre trottinette est équipée d'un disque de diamètre de 100mm.
Un système d'écrou et de contre-écrou au niveau de l'étrier de frein vous permet de régler la tension du câble et donc la force
de freinage qui variera dans le temps en fonction de l'usure des plaquettes de frein.
Les plaquettes de frein sont standards, les remplacer lorsque que votre plaquette ne comporte plus de composant de friction.
La référence du disque et de l'étrier montés sur votre trottinette est la suivante :
- modèle : D12
La référence du levier de frein monté sur votre trottinette est la suivante :
- modèle : EB02DQ 1
N'oubliez pas que les nouveaux disques et étriers de freins doivent être rodés. Le rodage s'effectue en roulant quelques
minutes en actionnant les freins alternativement entre arrêts brusques et freinages légers.
Changement du disque et de l'étrier de frein
Retirer la roue et sortir le disque usé de l'axe de l'étrier de frein.
Enlever le disque usé en dévissant les vis de fixation puis fixer le nouveau disque.
Positionner le nouveau disque dans l'étrier de façon à ce que les surfaces de freinage soient en contact.
p. 22
