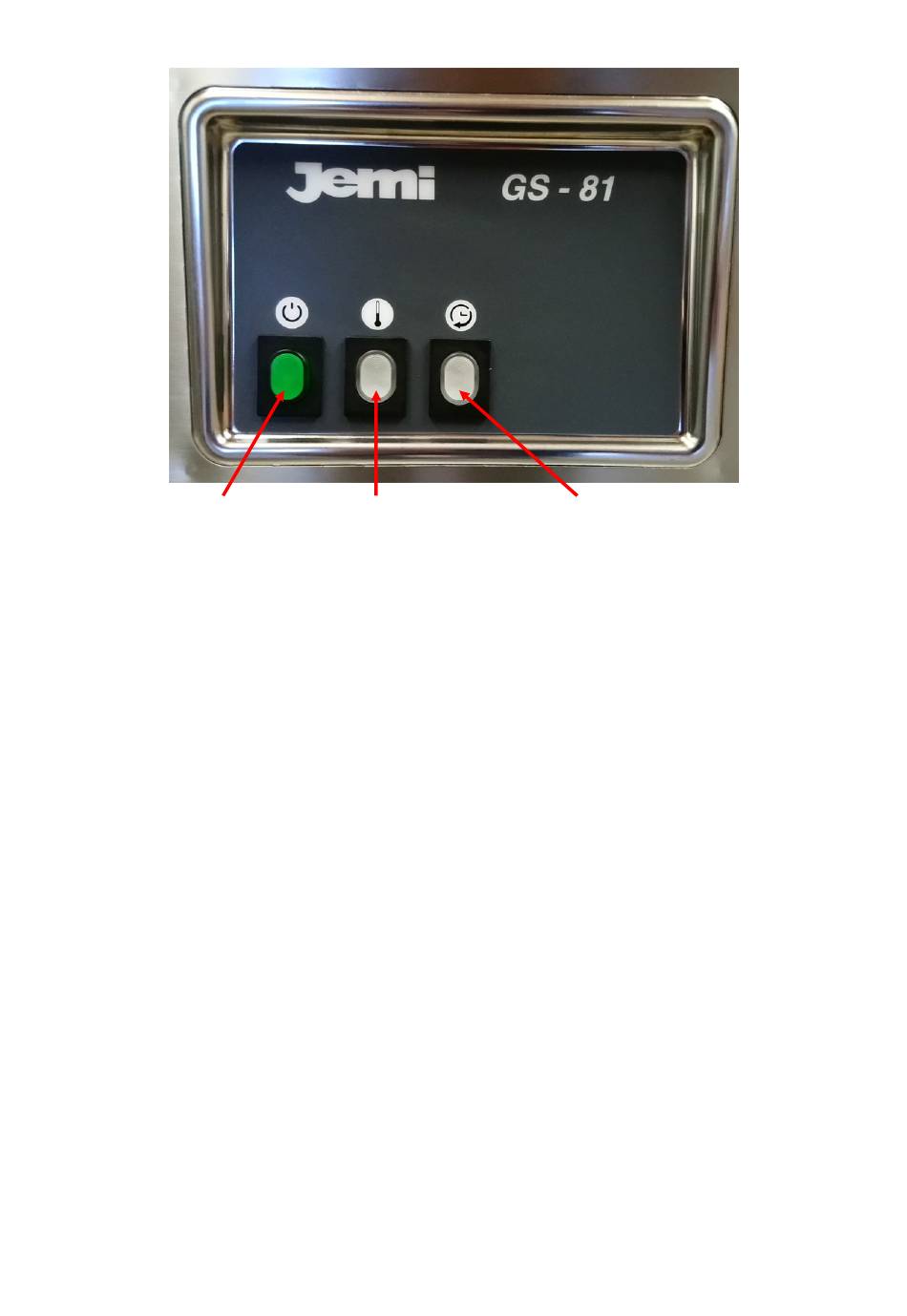

Panneau de commande
Interrupteur principal
Lampe inclue
(N° 1)
Instructions pour l'installateur
La machine est équipée des accessoires suivants:
Alimentation électrique 5 x 4 mm² connectée au lave-bouteilles, tube
d'alimentation avec les pièces de connexion et joints appropriés, tuyau de
vidange.
1 pc panier pour bouteilles
1 panier filet
1 élément de calage de caisse
Les composants qui suivent décrits dans le plan d'installation sont nécessaires:
L'évacuation d'eau à 180 mm maximum du sol.
La connexion d'eau d'appoint de la machine s'effectue par une conduite
d'alimentation d'eau de ¾" avec une pression permanente d'eau d'au moins
2,5 bar.
Branchement électrique triphasé avec des composants pour la protection
(magnéto-thermique et différentiel L'interrupteur principal à installer (section
omnipolaire) devrait être à une distance entre les contacts égale ou supérieure
à 3 mm.
On peut mettre la machine de niveau à l'aide des pieds réglables en hauteur.
Connecter le tuyau d'alimentation d'eau au filetage externe du lieu
d'installation. Le tuyau d'alimentation d'eau est déjà connecté à la soupape
d'entrée d'eau à la partie avant de la machine.
Connecter le tuyau d'évacuation à l'évacuation du lieu d'installation.
Le tuyau d'évacuation est déjà monté à la machine.
Si besoin, couper le reste du tuyau d'évacuation.
Il faut connecter la machine à une tension de réseau de 400 volts 50 Hz.
Témoin de contrôle
Température
(N° 2)
Page 3
Témoin de contrôle
Cycle de lavage
(N° 3)
