Module ERM de
l'onduleur HP R3000
Instructions d'installation
Juillet 2006 (sixième édition)
Référence 192132-056
Aperçu
Le module ERM est constitué de deux modules batterie dans

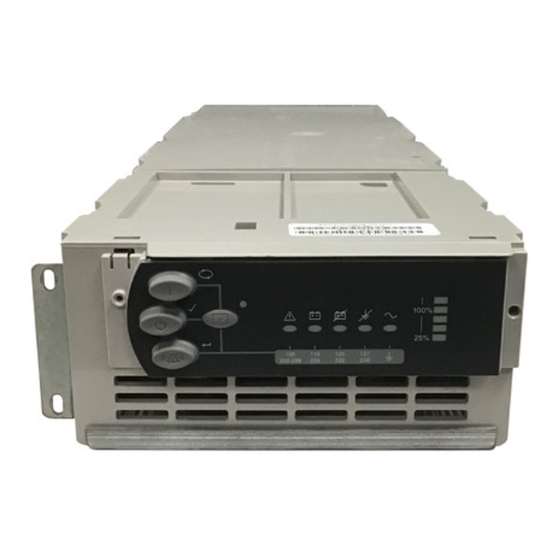

un boîtier 2U. Il se connecte directement à un onduleur
R3000 ou à un autre module ERM. Il est possible de
connecter jusqu'à deux modules ERM.
À la charge de 80 % recommandée par HP, un ERM peut
apporter à un onduleur jusqu'à 30 minutes d'autonomie
supplémentaire.
Pour plus d'informations sur l'un des sujets couverts dans ce
document, reportez-vous au manuel de l'onduleur disponible
sur le CD de documentation ou visitez le site Web HP à
l'adresse suivante : (http://www.hp.com/go/rackandpower).
Mesures de sécurité
AVERTISSEMENT : un risque d'électrocution
et de blessure dû à des niveaux d'énergie
dangereux existe. C'est pourquoi
l'installation des options, l'entretien et la
réparation de ce produit doivent être confiés
à des personnes expérimentées connaissant
les procédures, les précautions et les risques
liés aux produits contenant des niveaux
d'électricité dangereux.
Ce symbole indique que l'ERM dépasse
le poids maximum pouvant être
manipulé en toute sécurité par une
45 kg
seule personne.
100 lb
AVERTISSEMENT : pour réduire le
risque de blessure ou de dommage
matériel, respectez les consignes de
santé et de sécurité appropriées en
matière de manipulation
d'équipements.
ATTENTION : planifiez toujours l'installation du rack
de manière à monter l'élément le plus lourd dans le
bas du rack. Installez d'abord l'élément le plus lourd,
puis poursuivez en équipant le rack de bas en haut.
Contenu du kit
•
Manuel Informations importantes relatives à la sécurité
•
Le présent document
•
Informations sur la garantie
•
Rails avec matériel de montage pour racks à trous carrés
et ronds
•
ERM
