Dell Alienware Area-51 Threadripper Edition R3 Guide De Maintenance page 28

31 connecteur du ventilateur
supérieur (TOP_FAN1)
33 emplacement de module de
mémoire (DIMM1)
35 emplacement de module de
mémoire (DIMM3)
Identifier
Status
Composants de la carte d'E/S
REMARQUE : L'emplacement des connecteurs peut varier selon les
choix que vous avez effectués lors de l'achat.

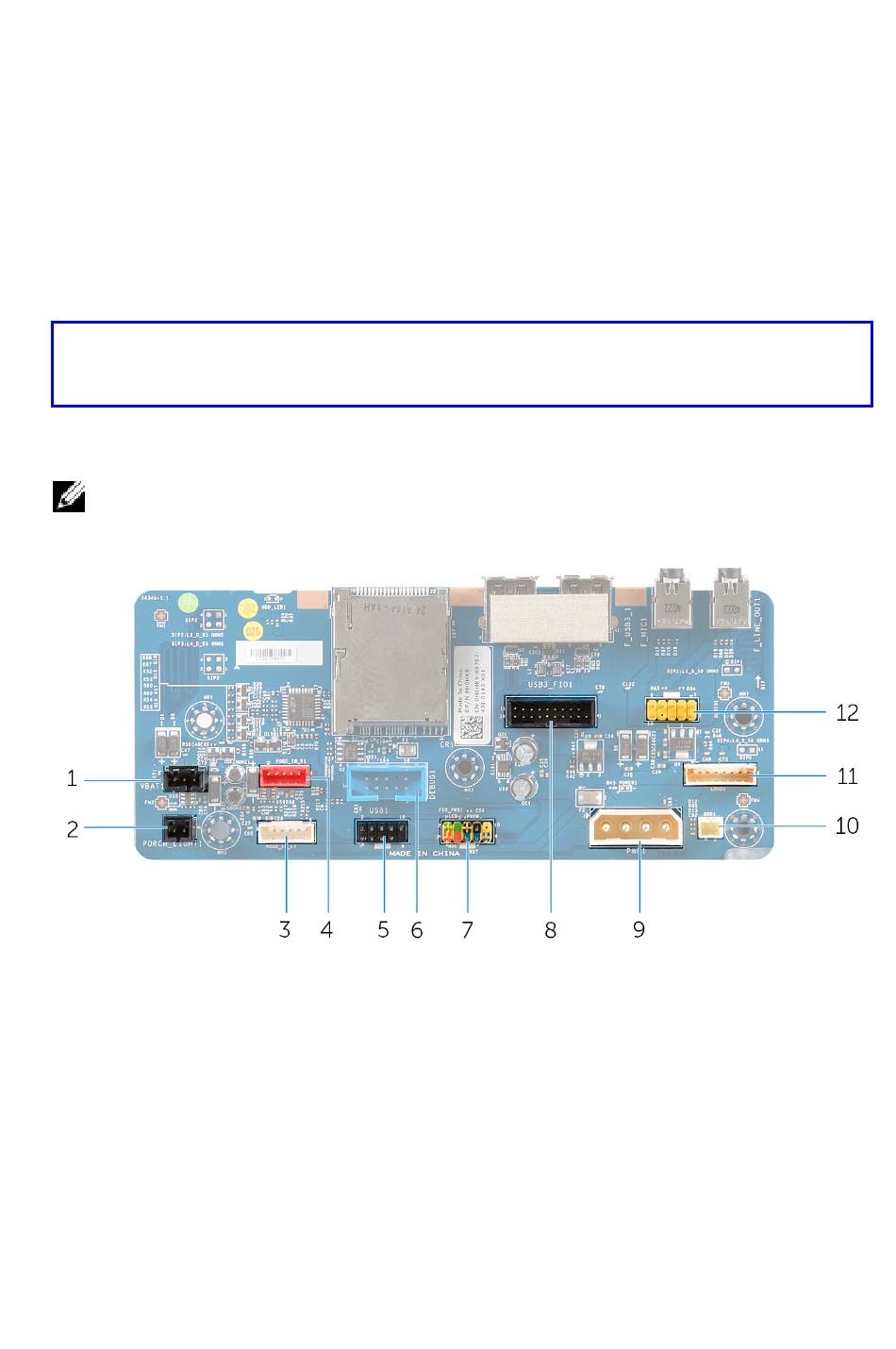

Figure 3. Composants de la carte d'E/S
1 Connecteur des piles d'éclairage
des E/S arrière (VBAT1)
3 Connecteur de l'éclairage de la
tour gauche (POGO_IN_L1)
5 Connecteur USB (USB1)
28
GUID-4BE10C9A-700E-4735-8364-40F958EB221B
Translated
32 emplacement de module de
mémoire (DIMM2)
34 broche du processeur (CPU1)
36 emplacement de module de
mémoire (DIMM4)
2 Connecteur de l'éclairage des
E/S arrière (PORCH_LIGHT1)
4 Connecteur de l'éclairage de la
tour droite (POGO_IN_L1)
6 Connecteur de débogage
(DEBUG1)
