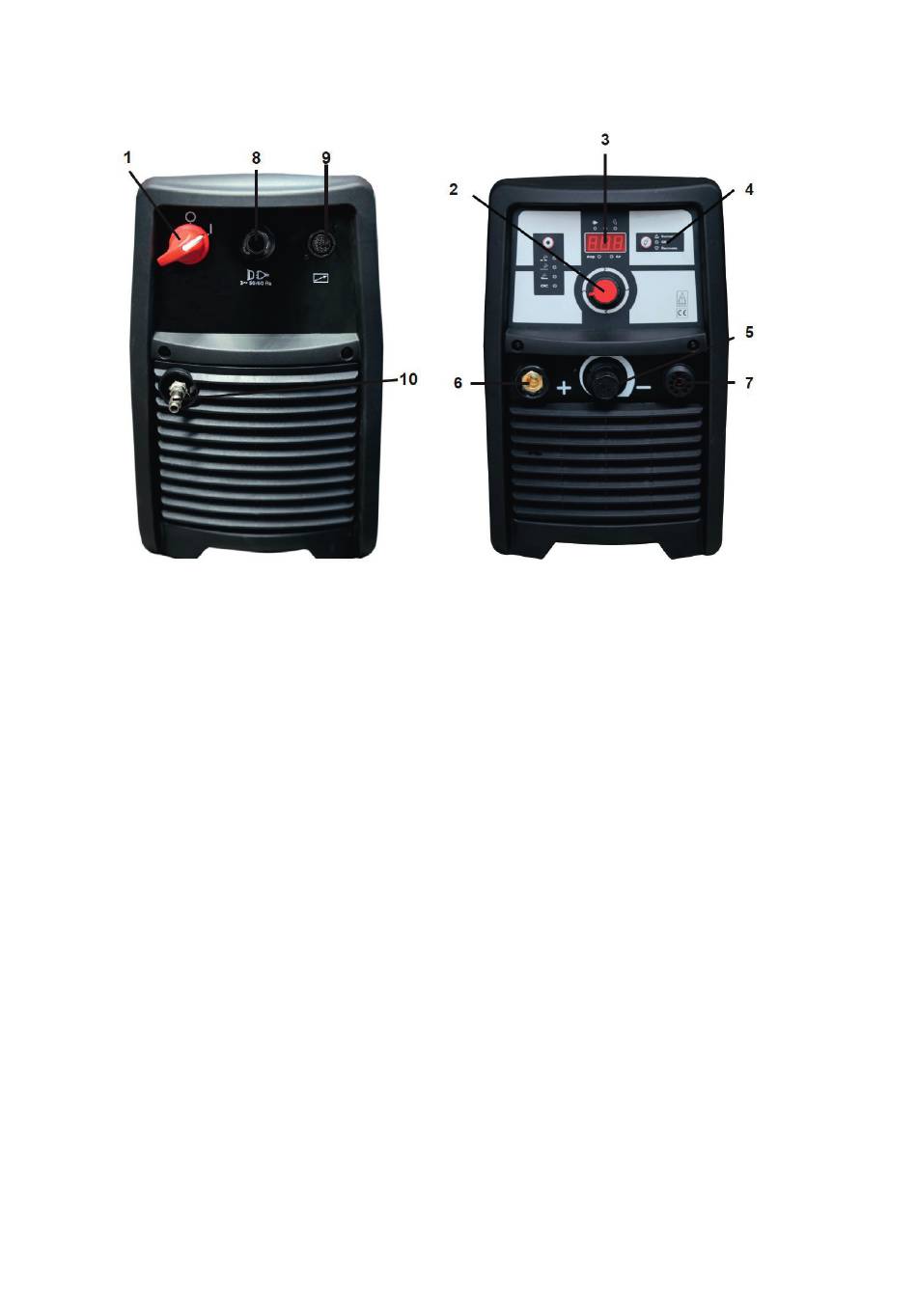

BEDIENELEMENTE UND ANZEIGE
VORDERSEITE
Potenziometer (2)
regelt den Schneidstrom
Digital-Display (3)
Zeigt den geregelten Schneidstrom in Ampere an. Durch Drücken der Taste zum
Dampfablass (B), zeigt dieser den aktuellen Luftdruckwert in bar an.
Kontrollpanel (4)
Kontrollanzeige für korrekte bzw. zu hohe oder zu niedrige Luftdruckeinstellung
Luftdruckregler (5)
passt den Druck der Eingangsluft an
Buchse für Massekabel (6)
Texas Anschlussbuchse 50 mm² / 13 mm
Schneidbrenner Anschluss (7)
10 Pin Trafimector Zentralanschluss
®
RÜCKSEITE
EIN/AUS Schalter (1)
in der Position (I) ist die Maschine eingeschaltet, auf Stellung (O) sind alle
Funktionen ausgeschaltet
Netzkabelausgang (8)
CNC Schnittstelle (9)
14 Pin AMP Anschluss
Druckluftanschluss (10)
