Sommaire des Matières pour Forch Powerwash Bio

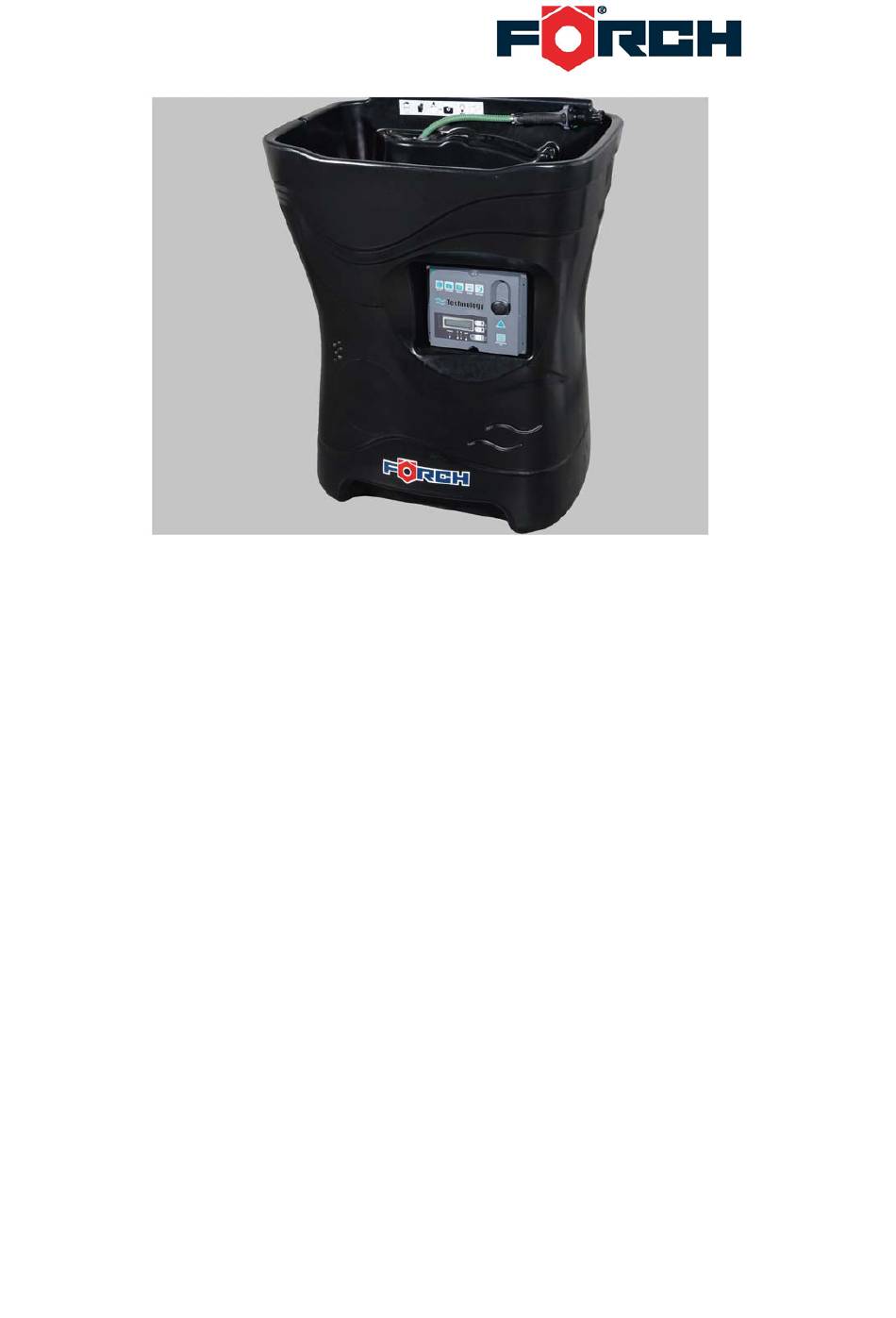

- Page 1 Machine de lavage industrielle Powerwash Bio Réf. 5378 8...
-
Page 2: Désignation Des Produits
DÉSIGNATION DES PRODUITS NETTOYANT BIO R590 : Fluide de nettoyage spécial CONCENTRÉ BIO-TABS : Tablettes avec microorganismes MACHINE DE LAVAGE INDUSTRIELLE POWERWASH BIO : Machine de lavage industrielle biologique AVERTISSEMENTS Attention ! Bien lire le présent mode d’emploi avant utilisation de l’appareil ! N’utiliser avec cet appareil que le nettoyant biologique R950 et les bio-tabs. -
Page 3: Informations Générales
INFORMATIONS GÉNÉRALES Le bain de dégraissage répond à toutes les exigences de sécurité des directives suivantes : Directive Machines 2006/42/CE Directive Basse tension 2006/95/CE Directive Compatibilité électromagnétique 2004/108/CE (CEM) S’adresser au revendeur pour toute autre information sur la machine de lavage. Fournir le numéro de série se trouvant au dos de la machine lors des demandes. -
Page 4: Préparation De La Machine De Lavage
PRÉPARATION DE LA MACHINE DE LAVAGE PRÉPARATION ET CONTRÔLE Retirer la machine de lavage de son carton. Inspecter la machine afin de s’assurer qu’elle ne présente pas de dommages. Le câble d’alimentation doit être en bon état. Le passage du câble sur la cloison arrière est installé... -
Page 5: Remplissage
REMPLISSAGE Remplir l’appareil. Conserver les bidons vides pour la vidange. Ajouter la tablette avec les microorganismes par l’ouverture rectangulaire. COMMANDE ÉLECTRIQUE Touche POMPE Affichage Touche BOOST MODE Voyant MARCHE ÉCONOMIQUE (blanc) Touche CHAUFFAGE Voyant ECO Voyant (jaune) CHAUFFAGE (vert) Voyant mode Voyant SURVEILLANCE BOOST (vert) REMPLISSAGE (rouge) -
Page 6: Mise En Marche
MISE EN SERVICE MISE EN MARCHE Si la machine de lavage industrielle est remplie avec du produit nettoyant R590 comme indiqué dans le mode d’emploi, le chauffage s’allume automatiquement. Le chauffage est coupé une fois la température de service atteinte. Le voyant vert clignote. -
Page 7: Mode Économique (Baisse Temporaire De La Température À 30°C)
MODE ÉCONOMIQUE (baisse temporaire de la température à 30°C) Dans le mode ECO, la température du bain de dégraissage peut être abaissée un certain temps afin de réduire la consommation électrique. Passé ce délai, la température remonte à la température de service normale (la durée est réglable – voir § 6). Température atteinte ... -
Page 8: Réservoir
RÉSERVOIR Niveau de remplissage du liquide : 80 litres : Niveau supérieur 60 litres : Niveau de remplissage à 60 litres 45 litres : Niveau inférieur En mode immersion, le niveau inférieur peut être déclenché au-dessus de 45 l dans le bain de dégraissage (le bac d’immersion contient env. -
Page 9: Modification Des Paramètres
TERMINER Pour quitter le mode affichage, appuyer 2 secondes sur la touche MARCHE/ARRÊT. Sans confirmation de cette touche, l’appareil retourne au bout de 5 secondes en mode de fonctionnement normal. MODIFICATION DES PARAMÈTRES Pour modifier les paramètres, le chauffage doit être coupé avant le lancement du mode de configuration (voyant CHAUFFAGE éteint). - Page 10 Autrement, les messages d’événements sont affichés, il est possible de les parcourir en appuyant sur la touche ECO. TERMINER Appuyer 3 secondes la touche V pour quitter le mode de modification. Sans confirmation de cette touche, l’appareil retourne au bout de 60 secondes en mode de fonctionnement normal.
-
Page 11: Niveau De Remplissage
MÉMO Température de service nominale : La température de service de 38°C fluctue de ±1°C. Température BOOST : Température nominale +5°C, limitée à 45°C. Température ECO : 29/30°C. VOYANTS CHAUFFAGE Voyant éteint. La fonction de chauffage est coupée. Le voyant clignote normalement : La température du bain de dégraissage augmente. -
Page 12: Maintenance Périodique
MAINTENANCE MAINTENANCE PÉRIODIQUE Fréquence Remarques Tamis de filtration 1 fois/semaine Selon l’encrassement Chaussette de filtration Selon l’encrassement Tablette bio 1 fois/mois Vidange/modification du 1 fois/an En moyenne liquide Nettoyage de l’appareil 1 fois/an SCHÉMA DE RACCORDEMENT LISTE DES COMPOSANTS N° Description Équipement électrique Tamis de filtration... -
Page 13: Annexe 1 - Démontage De L'équipement Électrique
Indicateur d’état Pompe à air Flexible PVC haute pression (Ø 4x6 – longueur 0.9) Joint antivibrant Bande velcro Bouton poussoir noir Contact de fermeture Adaptateur de fixation Résistance chauffante Douille plongeante Pompe à eau Disjoncteur de pompe Disjoncteur d’alimentation électrique Disjoncteur d’alimentation électrique Disjoncteur de résistance chauffante Disjoncteur 12 V... -
Page 14: Annexe 2 - Remontage De L'équipement Électrique
Glisser le câble de 50 cm dans l’intérieur du réservoir. Glisser le flexible du support de brosse entièrement à l’intérieur du réservoir. Retirer le boîtier de l’équipement électrique du bain de dégraissage. Le basculer brièvement de 90° vers la droite pour laisser s’égoutter la pompe dans le réservoir. - Page 15 Poser une assise sur le bac et déposer l’équipement électrique avec la face avant sur l’assise. Raccorder le flexible à la sortie de la pompe et visser le collier de serrage à l’aide d’un tournevis plat ou d’une clef de 10. Ne pas serrer trop fort. Poser une assise sur le sol et y déposer l’équipement électrique.
