Touche RESET
9
Cette touche réinitialise les paramètres.
Maintenez-la pressée pendant 5  secondes pour réini-
tialiser tous les paramètres Dante. Maintenez-la pressée
pendant 10  secondes pour réinitialiser tous les para-
mètres de l'unité.
Voyant d'état de liaison gigabit
0
Il s'allume en orange pour indiquer qu'une liaison Ether-
net gigabit a été établie.
Voyant d'état/activité de la liaison
q
Il s'allume en vert pour indiquer qu'une liaison est éta-
blie entre les appareils.
Il clignote pour indiquer que des signaux sont transmis
entre les appareils.
Connecteur d'alimentation DC IN 12V
w
Branchez ici un adaptateur secteur PS-P1220E (vendu
séparément).
Guide de cordon
e
Si vous utilisez un adaptateur secteur PS-P1220E (vendu
séparément), accrochez son cordon ici pour éviter une
déconnexion accidentelle.

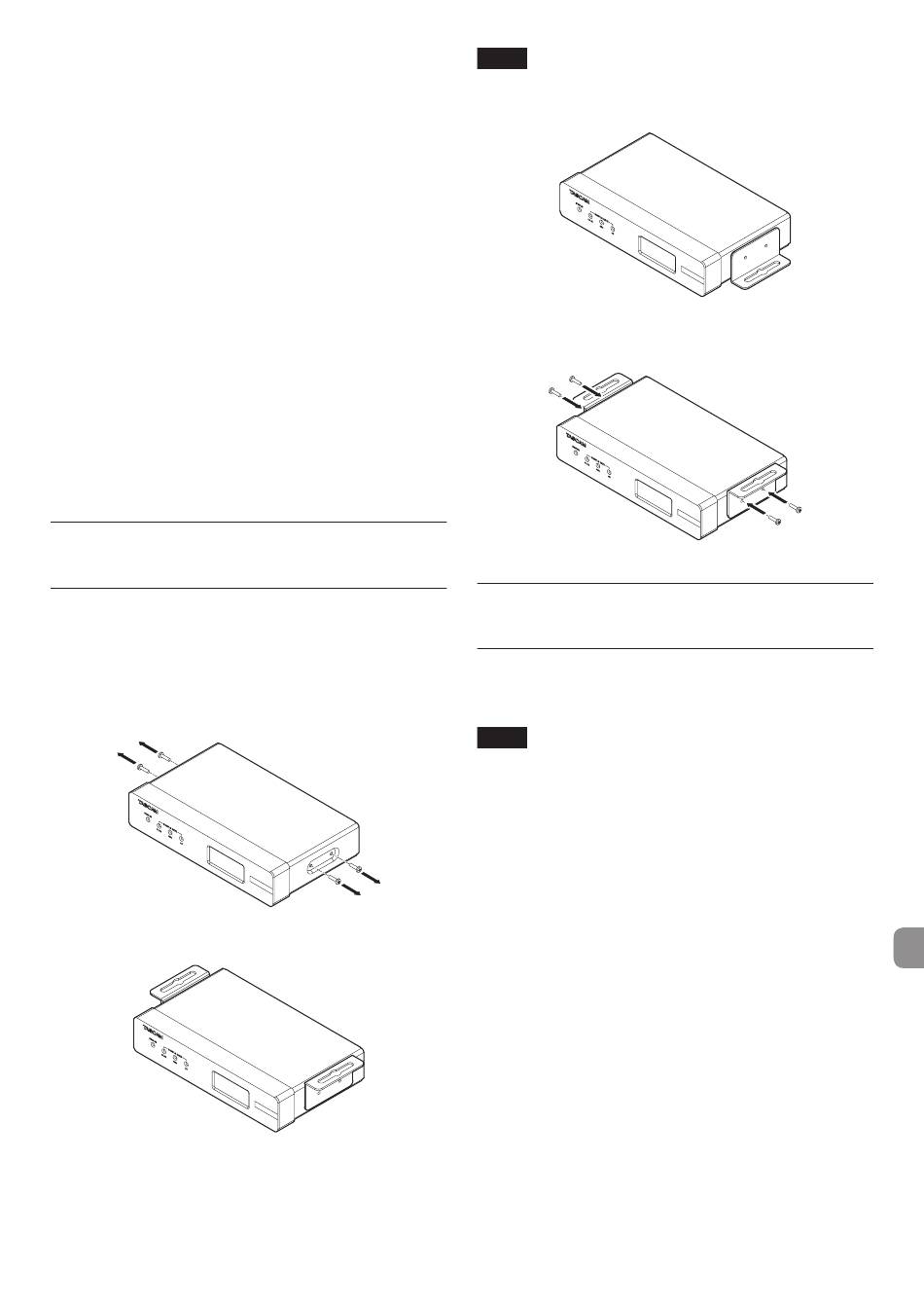

Installation des supports de
fixation
En montant sur cette unité les supports de fixation fournis,
vous pouvez par exemple la fixer au-dessus ou en dessous
d'un bureau.
1.
Retirez les quatre vis en place sur les côtés gauche et
droit du boîtier.
2.
Alignez les supports de fixation fournis avec le boîtier.
NOTE
Pour installer cette unité sur un bureau, alignez les fixa-
tions comme représenté ci-dessous.
3.
Utilisez les quatre vis retirées préalablement pour atta-
cher les fixations à l'unité.
Installation sur ou sous un
bureau
Pour installer cette unité sur ou sous un bureau, utilisez 4
vis du commerce adaptées au matériau et à l'épaisseur du
bureau.
NOTE
La largeur des rails des supports de fixation est de
7,1 mm. Consultez les schémas avec cotes à la fin de ce
mode d'emploi pour des détails sur les supports de fixa-
tion.
1.
Une fois les deux supports de fixation montés sur l'uni-
té, alignez l'unité avec le bureau comme vous le sou-
haitez.
2.
Marquez les points à percer dans le bureau.
3.
Percez des avant-trous dans le bureau pour les vis.
4.
Fixez l'unité au bureau avec 4 vis.
21
TASCAM AE-4D
