Regin SDD-S65-R Instruction

SDD-S65-R
Flöde
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
7 1
1 SDD-S65-R
8 2
2
ABV...
3
9 3
4
10 4
5
11 5
12 6
6
7
Reläet ritat
8
i larmläge

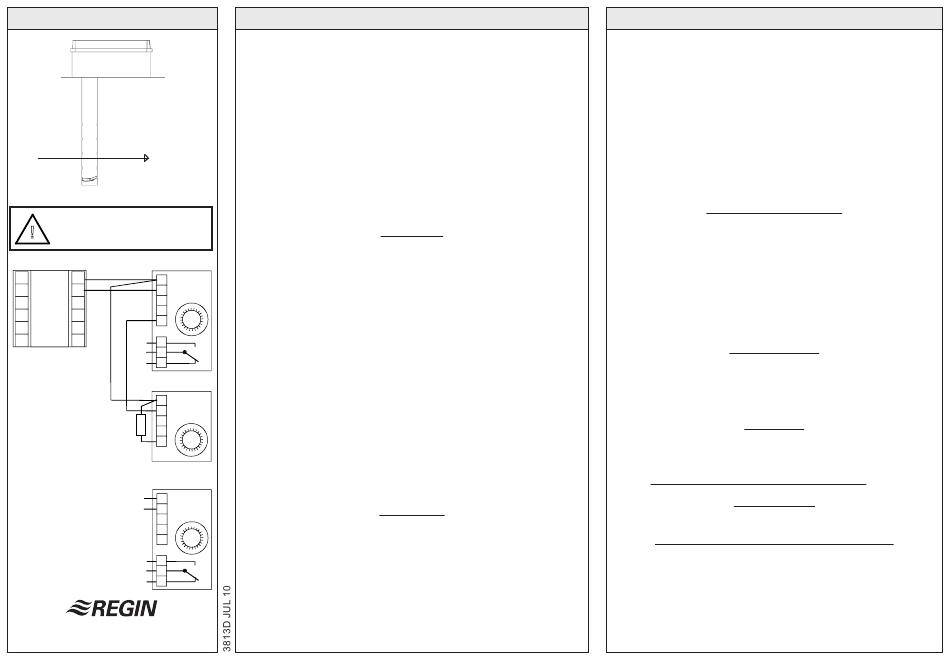

Fig 1
1 SDD-S65
2
2.2 kOhm 3
4
5
-
SDD-S65-R
1
24 V DC 24 V DC
+
2
3
Fig 2
4
5
6
Reläet ritat
7
i larmläge
8
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Joniserande rökdetektor för kanalmontage
SDD-S65-R är joniserande rökdetektorer för detektering av brandrök
i ventilationssystem. SDD-S65-R har en reläutgång för indikering av
röklarm i applikationer där lokal larmutgång önskas.
SDD-S65-R skall kopplas till Regins kontrollenheter ABV-300/D
eller ABV24-300/D. Kontrollenheterna strömförsörjer de tillkopplade
detektorerna och vidarebefordrar larm. En kontrollenhet kan över-
vaka ett flertal detektorer.
SDD-S65-R kan även användas utan kontrollenhet.
Montering
Ta upp ett 30mm hål på lämplig plats i kanalen. Detektor skall
monteras minst 3 kanalbredder från eventuell föregående kanalböj,
returluftsintag eller annat som kan störa strömningen i kanalen.
Tag av lådans lock och tag bort detektorhuvudet som sitter med
bajonettfattning.
Venturiröret monteras fast genom att ta loss skruven i rörets öppna
ände, stick in röret i hålet i botten på lådan, hålen i röret skall peka
i lådans längdriktning. Fäst med skruven genom hålet i kretskortet.
Sätt tillbaka detektorhuvudet.
Behöver röret kortas så skruva loss och ta bort brickan och pack-
ningen i rörets yttre ände. Kapa röret till lämplig längd. Se till att
snittet blir vinkelrätt mot rörets längdaxel. Återmontera packning och
bricka.
Sätt temporärt fast locket vänt så att lysdioden på detektorn syns
genom fönstret. Stick in röret i kanalen, rikta in huset så att pilarna
på locket kommer att peka i strömningsriktningen och skruva fast
botten med hjälp av monteringsvingarna. Vid montering på runda
kanaler kan vingarna böjas ner för att passas till kanalytan. För
kanaler med isolering finns monteringsplåtar som extra tillbehör.
Inkoppling
Kontrollenhet
Koppla detektorn i enlighet med figur 1.
Detektorn kopplas till kontrollenheten med en tvåtrådsslinga.
Om slingan innehåller flera detektorer sker vidarekoppling enligt
figur. Slingan sluts genom montering av det bifogade 2,2kOhms
slutmotståndet mellan plintarna 1 och 5. Slutmotståndet skall en-
dast monteras i den sista detektorn i slingan. Saknas slutmotstånd i
slingan eller om det finns mer än ett motstånd kommer kontrollenhe-
ten att larma.
En slinga får inte innehålla mer än en SDD-S65-R.
INSTRUKTION
Larmrelä
2 A, 24 V AC Potentialfritt växlande
Plint 6 Normalt sluten
Plint 7 Gemensam
Plint 8 Normalt öppen
Matningsspänning vid drift utan kontrollenhet (figur 2)
Detektorn skall matas med 24 V DC
Plint 1 -
Plint 2 +
Slutmotstånd behövs inte vid denna applikation.
OBS: Vid drift utan kontrollenhet får man ingen larmfunktion vid
spänningsbortfall.
Funktionsindikeringar
Flödesindikator
Detektorn har inbyggd flödeskontroll med en röd signalflagga
som sitter på inkommande luftanslutning. Vid korrekt funktion
fladdrar denna något pga luftströmmen och indikerar därigenom
luftflöde genom detektorhuset.
Röklarm
Detektorhuvudet har en inbyggd lysdiod för larmindikering.
Lysdioden är normalt släckt men lyser med rött sken vid röklarm.
Samtidigt aktiveras larmreläet.
Funktionsprov
Kåpan har en röd plastplugg på lockets sida för att förenkla
kontroll med exempelvis provgas. Undvik att spruta gasen direkt
mot detektorhuvudet och använd bara små mängder åt gången
för att inte i onödan smutsa ner detektorn.
Underhåll
Detektorn bör funktionskontrolleras och rengöras årligen för att
upprätthålla god funktion. Rengöring av rör, kåpa och detektor-
huvudets utsida kan göras med dammsugare.
OBS: Detektorhuvudet får inte tas isär för rengöring.
Teknisk hjälp
Hjälp och råd på telefon: 031 - 720 02 30.
EMC emission och immunitet standard
Produkten uppfyller kraven för gällande Europeiska EMC stan-
dard CENELEC EN50081-1 och EN50082-1 och är CE-märkt.
