- Page 1 Manuel d'utilisation Amplificateur de Puissance Numérique DPS 240D/360D/480D * Produits montés en rack dans l'hémisphère occidental (Amérique du Nord, Amérique du Sud, et les Caraïbes) n'ont pas de poignées installées en raison des préférences du client.
- Page 2 AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE Bienvenue La direction et les employés d'Inter-M vous souhaitent personnellement la bienvenue. Tous les collaborateurs d'Inter-M s'engagent à fournir d'excellents produits avec un bon rapport qualité/prix, et nous sommes ravis que vous ayez acheté l'un de nos produits. Nous espérons sincèrement que ce produit vous procurera des années de service satisfaisant, mais si quoi que ce soit ne vous satisfait pas entièrement, nous nous efforcerons d'arranger les choses.
-
Page 3: Table Des Matières
Consignes de sécurité importante....................2 Caractéristiques ..........................3 Contenu et accessoires ........................3 Face avant ............................4 Face arrière ............................6 Applications ..........................9 Schéma fonctionnel ........................10 Caractéristiques techniques ......................11 Service après-vente Procédures...........................13 Schéma de principe.........................13 Liste des pièces ..........................13 Variations et options ......................13 Garantie ............................13 DPS-240D/360D/480D... -
Page 4: Déballage
AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE Déballage Bien que votre DPS-240D/360D/480D ne soit ni compliqué ni difficile à utiliser, nous vous recommandons de prendre quelques minutes pour lire ce bref manuel et vous familiariser avec les informations importantes concernant les caractéristiques, la configuration et le fonctionnement du produit. -
Page 5: Caractéristiques
Amplificateur professionnel de classe D haute puissance et haute performance, jusqu'à 240W/360W/480W 2CH de puissance de sortie. * DPS-240D : 240W, DPS-360D : 360W, DPS-480D : 480W - ALIMENTATION DE SECOURS (DC 24V) L'unité fonctionne avec une alimentation par batterie 24V DC en secours sans UPS. -

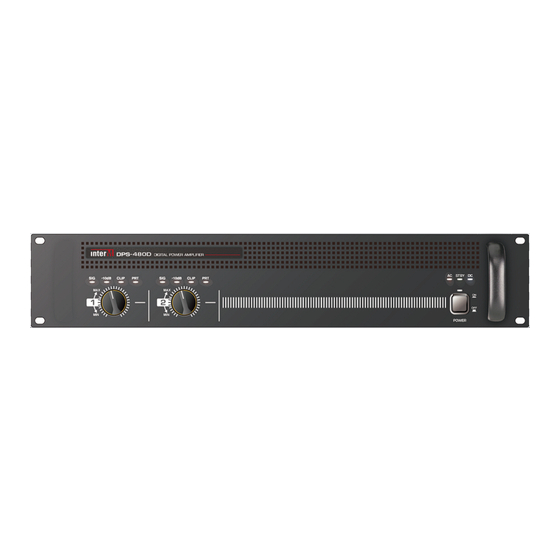

Page 6: Face Avant
※ Note : Pour le DPS-720S, si le circuit de protection est activé et que la LED PRT est allumée, éteignez l'appareil et rallumez-le. 3. CONTRÔLE DU VOLUME Des réglages de volume peuvent être effectués. Tournez dans le sens des aiguilles d'une montre pour augmenter le volume sonore. DPS-240D/360D/480D... - Page 7 4. ÉVENTS D'AIR Passage de circulation d'air pour éviter la surchauffe de l'appareil: ne pas obstruer le flux pour que l'air circule de l'avant vers l'arrière. 5. INTERRUPTEUR DE PUISSANCE Interrupteur marche/arrêt. Lorsque l'interrupteur d'alimentation est allumé, le voyant BLEU s'allume. DPS-240D/360D/480D...
-
Page 8: Face Arrière
PRIORITY lorsqu'une fermeture de contact est reçue sur la borne de sélection PRI. Idéal pour les applications de diffusion de messages d'urgence. Veuillez vous reporter à l'image suivante pour connaître les câblage approprié. PRIORITY INPUT INPUT DPS-240D/360D/480D... - Page 9 à l'unité. 3. Ne placez pas le câble du haut-parleur à proximité du câble de signal d'entrée. 8. SÉLECTEUR DE TENSION DE SORTIE Cet interrupteur à deux positions est utilisé pour sélectionner une tension de sortie. (100V / 70V) DPS-240D/360D/480D...
- Page 10 AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE 9. BORNE D'ENTRÉE PGM Le connecteur accepte l'entrée source 0dB Symétrique. Veuillez vous reporter à l'image suivante pour connaître les câblage approprié. PGM INPUT CH 1 CH 2 CH 1 CH 2 DPS-240D/360D/480D...
-
Page 11: Applications
AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE Applications SOURCE PRIORITAIRE CONTACT SEC IMX-416 PRIORITY PRIORITY VOLUME INPUT OUTPUT CH 2 CH 1 PGM INPUT AC POWER OUTPUT REMOTE CH 2 CH 1 VOLTAGE 100V DPS-D SERIES PARLEUR PARLEUR DPS-240D/360D/480D... -
Page 12: Schéma Fonctionnel
AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE Schéma fonctionnel DPS-240D DPS-360D/480D DPS-240D/360D/480D... -
Page 13: Caractéristiques Techniques
AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE Caractéristiques techniques DPS-240D DPS-360D DPS-480D Puissance de sortie nominale 240W × 2 360W × 2 480W × 2 100V/41.6Ω 100V/27.7Ω 100V/20.8Ω Niveau de sortie / Impédance 70V/20.42Ω 70V/13.6Ω 70V/10.2Ω Sensibilité d'entrée 1V/10kΩ THD (AES17, 1/8 Puissance) Moins de 0.5%... - Page 14 AMPLIFICATEUR DE PUISSANCE NUMÉRIQUE ※ DIMENSIONS DPS-240D DPS-360D/480D DPS-240D/360D/480D...
-
Page 15: Service Après-Vente
été acheté, puis en localisant le type de produit. Pour obtenir des informations spécifiques sur la garantie et les points de service disponibles, contactez directement Inter-M ou le Distributeur Inter-M agréé pour votre pays ou région spécifique. DPS-240D/360D/480D...
