Sommaire des Matières pour InterM PA-206

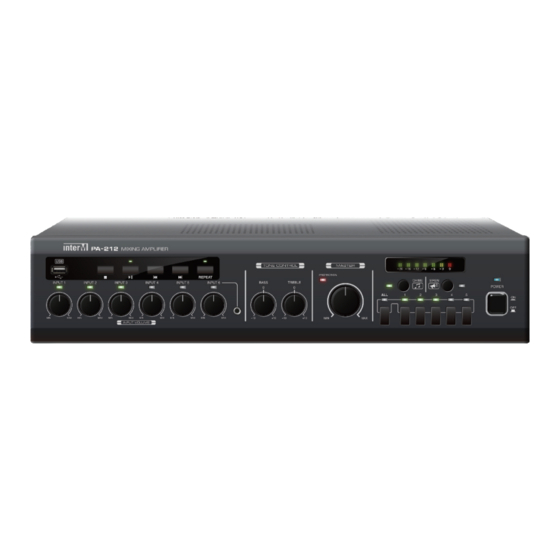

- Page 1 Manuel Utilisateur Amplificateur Mélangeur PA 212/224...
-
Page 3: Table Des Matières
Installation environment............................2 Instructions De Sécurité ......................2 Généralité ............................3 Caractéristiques ..........................3 Contenu et accessoires ......................4 Operation ............................4 Face Avant ............................5 Face Arrière ............................7 Applications ..........................11 Schéma Bloc ..........................12 Specifications ..........................14 Service Procedures............................16 schema............................16 Liste Pièces............................16 Options ..........................16 Garantie ............................16 PA-206/212/224... -
Page 4: Déballage
Amplificateur Mélangeur Déballage Bien que votre PA-206/212/224 ne soit ni compliqué ni difficile à utiliser, nous vous recommandons de prendre quelques minutes pour lire ce bref manuel et vous familiariser avec les informations importantes concernant les caractéristiques, la configuration et le fonctionnement du produit. -
Page 5: Généralité
Généralité Les PA-206/212/224 sont conçus pour avoir un rendement plus élevé et une taille compacte par la conception de classe D. Ils sont configurés avec les modèles ayant respectivement 60W / 120W / 240W de sortie, et peuvent être utilisés comme High-Z (100V / 70V) et Low-Z (8Ω... -
Page 6: Contenu Et Accessoires
4. Veuillez appuyer sur l'interrupteur d'alimentation, le voyant d'entrée d'alimentation est alors allumé et l'appareil fonctionnera. 5. Veuillez utiliser le vôtre pour régler le volume en utilisant chaque volume d'entrée et volume principal, la tonalité en utilisant la commande de tonalité. PA-206/212/224... -
Page 7: Face Avant
③ Lorsque la LED clignote (en appuyant deux fois sur le bouton): Seul le fichier audio en cours de lecture est lu de manière répétée. 3. INDICATEUR DE SIGNAL D'ENTREE S'il y a un signal d'entrée sur INPUT 1 ~ 6, l'indicateur de signal d'entrée dû s'allume. PA-206/212/224... - Page 8 C'est un indicateur pour indiquer le niveau du signal en cours d'impression. Le niveau de sortie est indiqué avec un intervalle de 3 à 4 dB. 14. CARILLON C'est un interrupteur pour sonner une échelle de carillon à 4 notes. Pendant la sonnerie, un indicateur de carillon sur le côté gauche de l'interrupteur s'allume. PA-206/212/224...
-
Page 9: Face Arrière
Pin 11: chime Pin 4: Telecommande1 (sP1) Pin 12: nc Pin 5: Telecommande 2 (sP2) Pin 13: nc Pin 6: Telecommande 3 (sP3) Pin 14: nc Pin 7: Telecommande 4 (sP4) Pin 15: nc Pin 8: Telecommande 5 (sP5) PA-206/212/224... -
Page 10: Borne De Commutateur De Carillon Externe (Carillon Ext)
※ Attention: veillez à ne pas rendre l'impédance totale de la borne d'enceinte inférieure à l'impédance définie dans tous les cas. L'impédance et la tension de sortie sont celles du tableau suivant. 8/4Ω SP1~5•COM l PA-206 8/4Ω 100V/167Ω 70V/82Ω PA-212 8/4Ω... -
Page 11: Commutateur De Sélection D'impédance
※ ※ Reportez-vous à ce qui suit pour la connexion de la prise XLR, de la borne Euro et de la prise RCA. sur la face arrière car elles sont connectées de l'intérieur. Éteignez le commutateur PHANTOM si vous utilisez le câble asymétrique. PA-206/212/224... - Page 12 2) Lorsque le commutateur MUTE externe est actionné 3) Lorsqu'un signal est entré sur la borne d'entrée TEL IN ※ La diffusion des signaux INPUT 1, CHIME et SIREN est imprimée en priorité plutôt que INPUT 2 ~ 6, EXT PA-206/212/224...
-
Page 13: Applications
Amplificateur Mélangeur Applications Applications MIXER PA-206/212/224... -
Page 14: Schéma Bloc
Amplificateur Mélangeur Schéma Bloc PA-206/212 PA-206/212/224... - Page 15 Amplificateur Mélangeur PA-224 PA-206/212/224...
-
Page 16: Specifications
Amplificateur Mélangeur Specifications Specifications PA-206 PA-212 PA-224 15.5V(4Ω) 31V(8Ω) 31V(4Ω) Puissance Sortie (1kHz, THd. 1%) 70V(82Ω) 70V(41Ω) 70V(21Ω) 100V(167Ω) 100V(84Ω) 100V(42Ω) 50db rcA, 3.5 PHOne JAcK 70db lIne, Tel In 70db MIc (bAlAnce) -70dbu /2kΩ lIne (bAlAnce) -20dbu /2kΩ rcA (unbAlAnce) -20dbu /2kΩ... -
Page 17: Dimensions
Amplificateur Mélangeur ※ DIMEnSIOnS PA-206/212/224... -
Page 18: Service
été acheté, puis en localisant le type de produit. Pour obtenir des informations spécifiques sur la garantie et les emplacements de service disponibles, contactez directement Inter-M ou le distributeur Inter-M agréé de votre pays ou région spécifique. PA-206/212/224...
