Dual Monitor Display Mounting Arm
Brazo De Montaje Doble Para Monitores
Bras De Support Pour Deux Écrans
B076B3Q8JR
76B3Q8JR-AmazonBasics-Dual Monitor Display Mounting Arm-IM-V07 (US).indb 1
12/14/17 3:55 P

Publicité

loading

Manuels Connexes pour AmazonBasics B076B3Q8JR

Sommaire des Matières pour AmazonBasics B076B3Q8JR

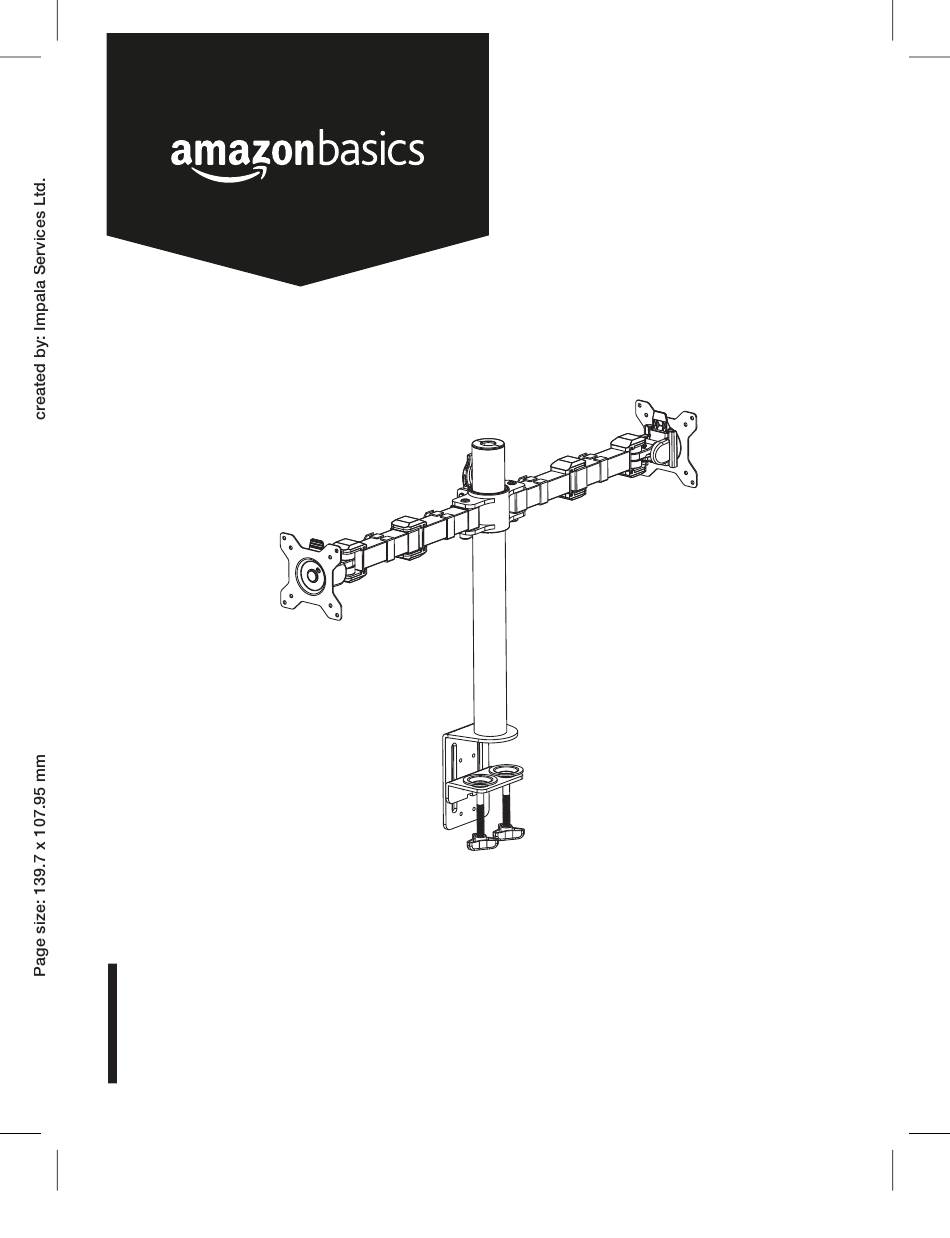

  • Page 1 All manuals and user guides at all-guides.com Dual Monitor Display Mounting Arm Brazo De Montaje Doble Para Monitores Bras De Support Pour Deux Écrans B076B3Q8JR 76B3Q8JR-AmazonBasics-Dual Monitor Display Mounting Arm-IM-V07 (US).indb 1 12/14/17 3:55 P...
