Le panneau de commande permet d'effectuer toutes les opérations nécessaires au fonctionnement de
l'appareil et de consulter les valeurs des paramètres principaux ainsi que les alarmes.
Couper l'alimentation avant d'intervenir sur la fiche en phase de montage, entretien ou remplacement.
Une bonne installation respecte les conditions suivantes :
•
distance d'environ 1,5 m par rapport au plancher ;
•
sur un mur interne, loin de sources de chaleur ou de froid et non exposé au soleil ;
•
les câbles de liaison avec la fiche de puissance ne doivent pas se confondre avec les autres câbles.
Pour les distinguer des autres, utilisez un caniveau à câble exprès pour eux et utilisez de préférence
des câbles blindés. Dans ce cas, connectez la tresse du câble à la borne GND (en laissant l'autre
bout libre) ;
•
la longueur maximum du raccordement entre la fiche et le terminal est de 50 m avec une section
minimum de câble variable en fonction de la distance (0-10 m, 0,5 mm² ; 10-50 m ; 1 mm²);
Utilisez un câble blindé pour des longueurs supérieures à 10 m ;
•
Veillez tout particulièrement à bien respecter les polarités, puis connecter la borne +V située sur le
terminal à la borne 1 située sur le bornier du tableau électrique ; même chose en ce qui concerne le
raccordement de SIGNAL sur le terminal 2 et GND sur le terminal 3.

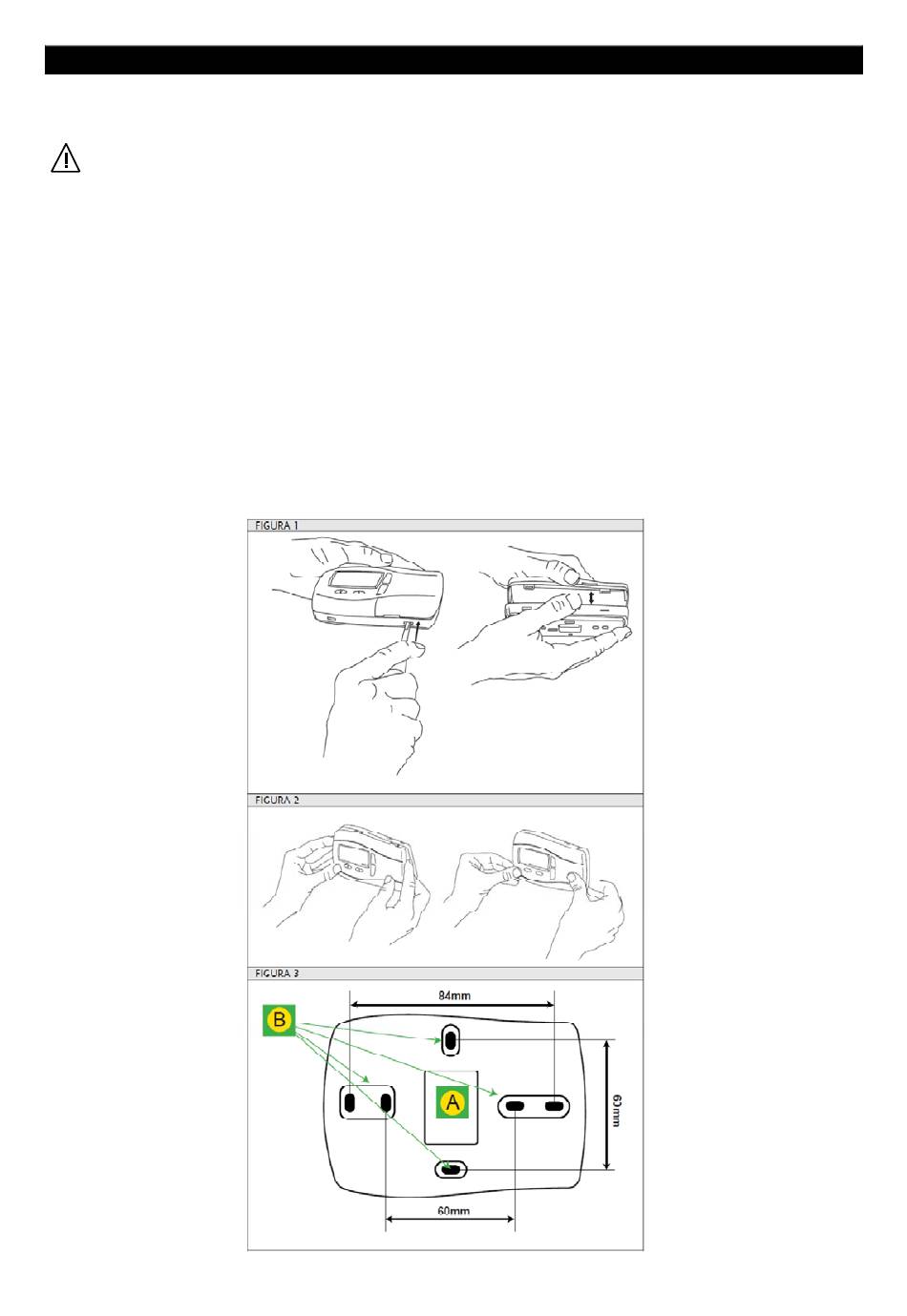

Installation murale :
TERMINAL D'AMBIANCE
61
