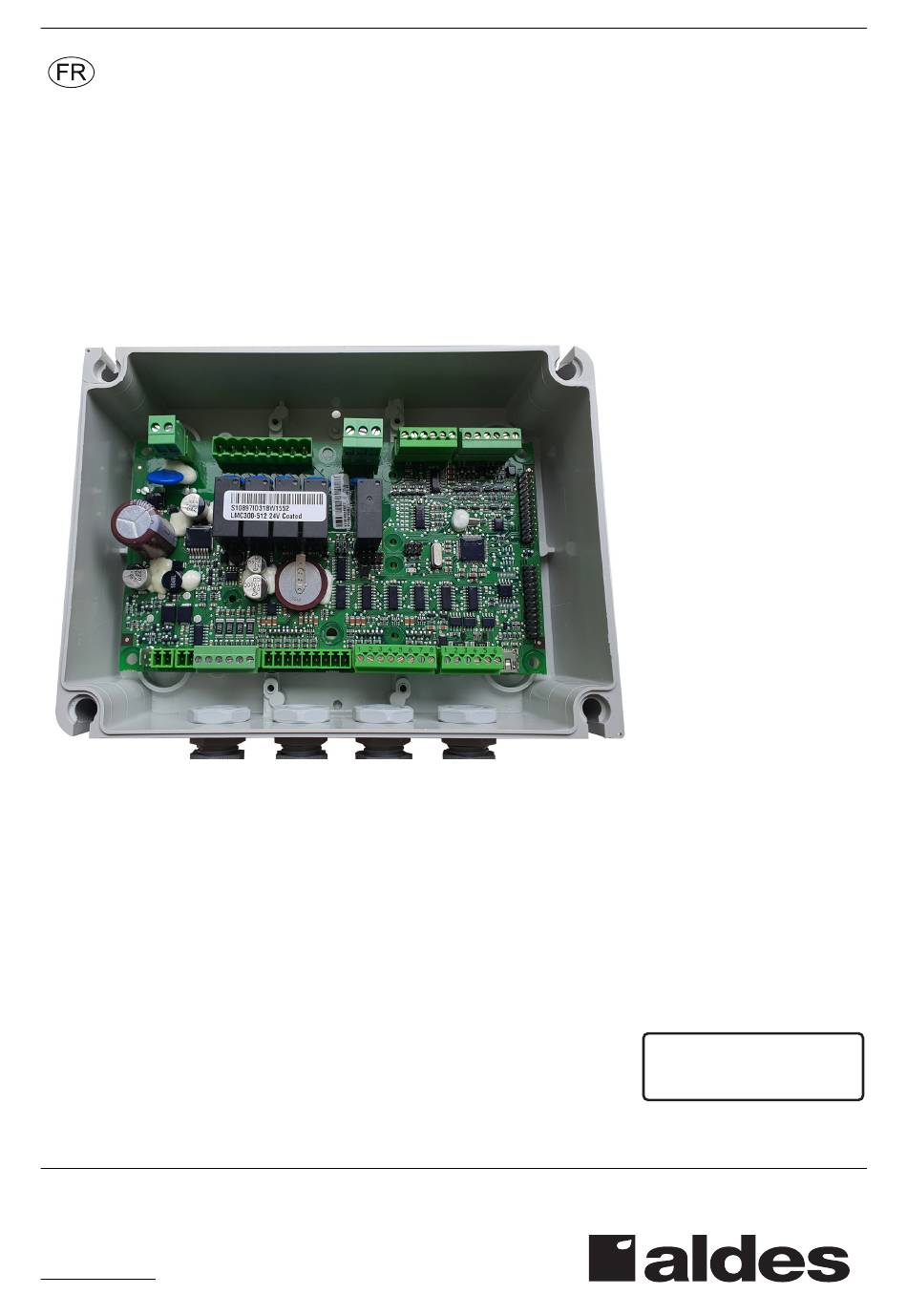

- Page 1 3006596-2023-04-25 Module MIO2 régulation EXact (Modbus Input Output) Manuel d'instructions original ALDES 20, boulevard Joliot Curie 69694 Venissieux cedex France www.aldes.com...
- Page 2 3006596-2023-04-25 1. Informations sur le produit 1.1. Fonctionnement du module MIO2................. 3 1.2. Emplacements individuels des sondes..............5 1.3. Construction du module MIO2................6 1.4. Raccordement du module MIO2 au câble bus............. 6 2. Raccordement au module MIO2 2.1. Sonde d'humidité RH / Sonde de qualité de l'air RLQ......... 9 2.2.
- Page 3 AUX1 Ventilateur d'air extrait via signal* externe 0 - 10 V AUX2 Ventilateur d'air soufflé via signal* externe 0 - 10 V * pour le réglage, voir les instructions de base d'EXact Sonde thermique Sonde Emplacement Fonction Sonde de tempé-...
- Page 4 Informations sur le produit 3006596-2023-04-25 Modules MIO2 Une seule sonde/unité par module MIO2 peut être connecteée. Il est cependant possible de connecter jusqu'à 4 sondes PIR à un module MIO2 4/20...
- Page 5 Informations sur le produit 3006596-2023-04-25 1.2 Emplacements individuels des sondes Sonde Considérations pour le choix de l'em- À éviter pour le choix de l'emplacement placement Détecteur RH Placer la sonde sur un mur où le taux ● les endroits exposés aux courants d'humidité...
- Page 6 Informations sur le produit 3006596-2023-04-25 1.3 Construction du module MIO2 Prise Le module MIO2 présente plusieurs prises permettant la connexion de différentes sondes/unités. Remarque Il est important que chaque sonde soit raccordée à la bonne prise et que l'obtura- teur du CN12 soit monté correctement en fonction des sondes choisies. Dans les sections suivantes, vous pourrez lire comment les différentes sondes doivent être connectées.
- Page 7 Informations sur le produit 3006596-2023-04-25 La VEX est fournie avec deux résistances, qui se trouvent dans la poche à dessin de la porte. 7/20...
- Page 8 Informations sur le produit 3006596-2023-04-25 Si... alors ... Voir le schéma n° Le module MIO2 est la première il est nécessaire de terminer l'extrémité de ou la dernière unité du câble bus la CN7 par une résistance de 120 Ω Le module MIO2 est la première il est nécessaire de coupler avec l'unité...
- Page 9 Raccordement au module MIO2 3006596-2023-04-25 2. Raccordement au module MIO2 Remarque Les connecteurs intervenant dans la connexion Modbus ne doi- vent pas être branchés ou débranchés lorsque les sondes/unités sont sous tension. Les deux unités Modbus doivent être éteintes avant tout changement, sinon les sondes ou les unités risquent d'être endommagées.
- Page 10 Raccordement au module MIO2 3006596-2023-04-25 2.2 AUX2 Raccordement de ● Connectez l'optimiseur du ventilateur Belimo ou une commande externe équi- l'AUX2 valente comme indiqué ci-dessous ● Connectez l'obturateur sur CN12 comme indiqué. Remarque : L'optimiseur du ventilateur Belimo est un exemple de solution. 10/20...
- Page 11 Raccordement au module MIO2 3006596-2023-04-25 2.3 Capteur CO2 Raccordement de la ● Connectez la sondeCO MIO2 au module comme indiqué ci-dessous. sonde CO ● Connectez l'obturateur sur CN12 comme indiqué. 11/20...
- Page 12 Raccordement au module MIO2 3006596-2023-04-25 2.4 AUX1 Raccordement de ● Connectez l'optimiseur du ventilateur Belimo ou une commande externe équi- l'AUX1 valente comme indiqué ci-dessous ● Connectez l'obturateur sur CN12 comme indiqué. Remarque : L'optimiseur du ventilateur Belimo est un exemple de solution. 12/20...
- Page 13 Raccordement au module MIO2 3006596-2023-04-25 2.5 PIR (détecteur de mouvement)/Bouton minuterie Raccordement de la ● Raccordez la sonde thermique TSROOME/TSDUCTE au module MIO2 com- me indiqué ci-dessous. ● Connectez l'obturateur sur CN12 comme indiqué. 13/20...
- Page 14 Raccordement au module MIO2 3006596-2023-04-25 Remarque PIR alors plusieurs sondes PIR ou contacts doi- les contacts relais des sondes PIR / vent être raccordés au même module des contacts doivent être raccordés en MIO2 parallèle. Un maximum de 4 sondes / contacts peuvent être raccordés à...
- Page 15 Raccordement au module MIO2 3006596-2023-04-25 2.6 Sonde thermique TSROOME/TSDUCTE Sonde thermique ● Raccordez la sonde thermique TSROOME/TSDUCTE au module MIO2 com- TSROOME/TSDUC- me indiqué ci-dessous. ● Connectez l'obturateur sur CN12 comme indiqué. 15/20...
- Page 16 ● Boîtier de commande déporté de la centrale VEX ● un PC connecté Voir les guides "Instructions de base du système de régulation EXact" et "Guide d'utilisation du système de régulation" Réglage de chacu- Le tableau ci-dessous indique les possibilités de réglage pour chacune des son- ne des sondes des, ainsi que la référence au numéro de menu dans la commande EXact.
- Page 17 Le module MIO2 avec NTC 10 kΩ à température sonde thermique est 25°C TSROOME/ automatiquement dé- TSDUCTE tecté par l'EXact Bouton mi- Réglez les interrupteurs L'asservissement nuterie du bouton minuterie en de la VEX peut fonction du temps de être arrêté en ap- fonctionnement souhai- puyant à...
- Page 18 3006596-2023-04-25 18/20...
- Page 19 3006596-2023-04-25 19/20...
