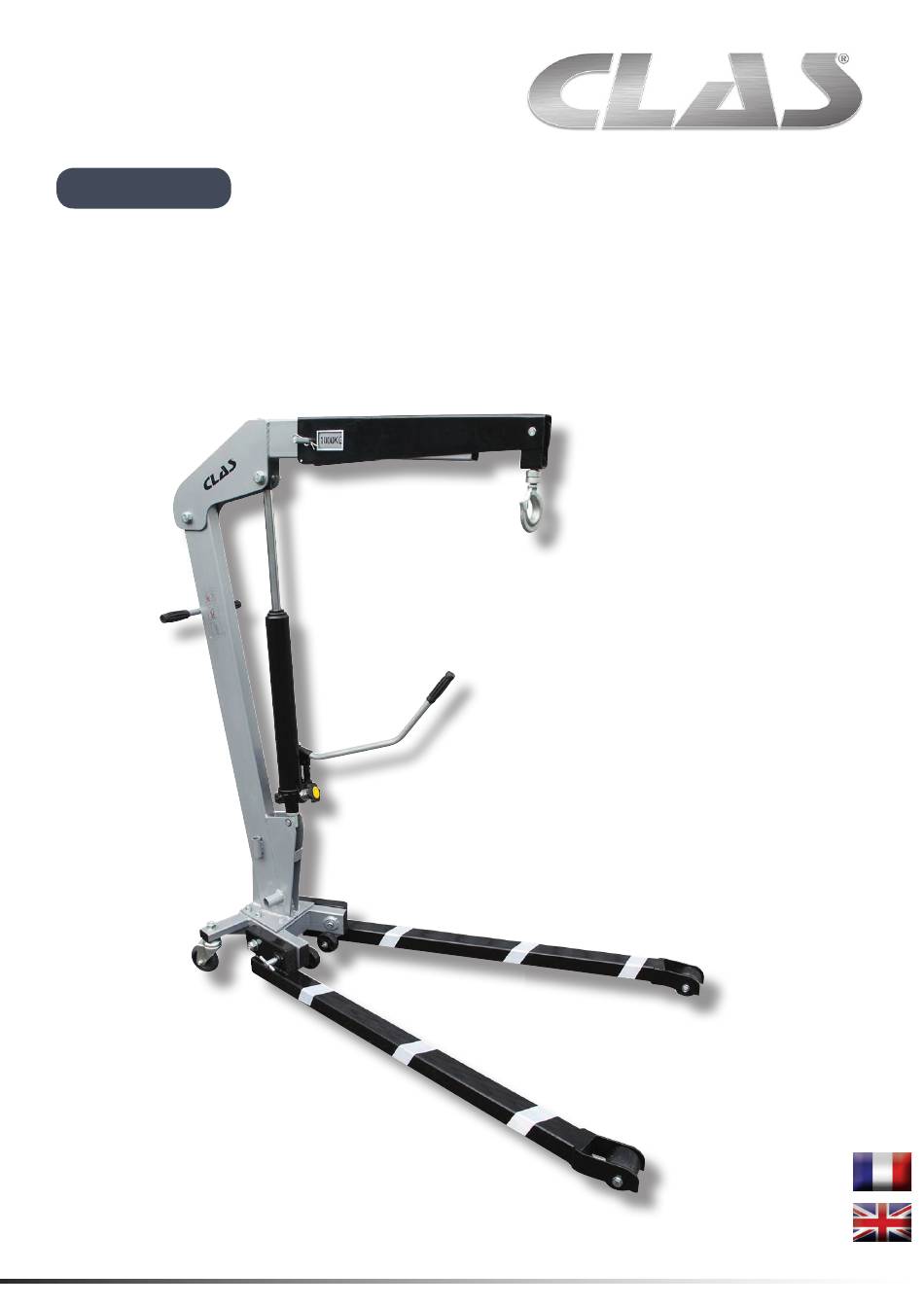

- Page 1 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE 1T LOW PROFILE FOLDABLE CRANE clas.com...
- Page 2 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE VUE ECLATEE...
- Page 3 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE COMPOSITION Réf# Description Qté Réf# Description Qté Boulon M12x90 Colonne Joint plat Ø12 Poignée Contre-écrou M12 Boulon M18x90 Appareil d'appui 6204 Contre-écrou M18 Roue avant Bras Entretoise de roue avant Goupille de sécurité...
- Page 4 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE VUE ECLATEE...
- Page 5 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE COMPOSITION Réf# Description Qté Réf# Description Qté Tête cylindre Anneau Joint circulaire Anneau de grattoir Clé à empreinte carrée Pompe Réservoir Joint Bouchon huile Plongeur Anneau T...
- Page 6 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE ASSEMBLAGE Relier deux roulettes arrière pivotantes (#10) à la base (#9) en utilisant les boulons (#20), les rondelles de freinage (#19), les joints plats (#18), les entretoises intérieures (#17), les colliers de roue (#16) et les joints plats (#15).
- Page 7 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE Relier la colonne (#23) sur la base (#9) en utilisant deux boulons courts M12x25 (#44), les contre-écrous (#3), les joints plats (#2) et deux longs boulons M12x110 (#21), les contre-écrous (#3) et les joints plats (#2).
- Page 8 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE Fixer le bras (#27) à la colonne (#23) en utilisant le boulon (#25) et le contre-écrou (#26). A l’aide d’une tierce personne, soutenir le bras de grue en l’air, relier le dessus de l’écarteur (#35) à la crosse (#27) en utilisant le...
- Page 9 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE Glisser l’extension télescopique (#30) dans le bras de grue (#27) et serrer en utilisant la goupille croisée (#36) et deux petites goupilles (#37). Après avoir terminé toutes les étapes de montage, inspecter toutes les pièces et s’assurer que tous les boulons,...
- Page 10 All manuals and user guides at all-guides.com OH 0335 GRUE 1T PLIABLE RABAISSEE AVERTISSEMENTS • Cette grue est conçue pour le levage seulement. • Ne convient pas pour les charges de soutien. • Ne pas charger au delà de sa capacité nominale.
- Page 11 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE EXPLODED VIEW...
- Page 12 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE PARTS LIST Ref# Description Ref# Description Bolt M12x90 Main support post Flat washer Ø12 Handle grip Lock nut M12 Bolt M18x90 Bearing 6204 Lock nut M18...
- Page 13 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE EXPLODED VIEW...
- Page 14 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE PARTS LIST Ref# Description Ref# Description Cylinder head Y-ring O-ring Scraper ring Square-ring Pump Reservoir Washer Oil plug Plunger T-ring Axle Piston rod Washer O-ring retaining...
- Page 15 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE ASSEMBLY Attach two rear swivel casters (#10) to the base (#9) using bolts (#20), lock washers (#19), at washers(#18), inner spacers (#17), wheel bracket (#16), at washers (#15).
- Page 16 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE Attach main support post assembly (#23) onto the base (#9) using two short bolts M12x25 (#44), lock nuts (#3), at washers (#2) and two long bolts M12x110 (#21), lock nuts (#3), at washers (#2).
- Page 17 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE Secure the boom (#27) to the main support post (#23) using bolt (#25) and lock nut (#26). While helper holds boom up, connect top of ram unit (#35) to boom (#27) using bolt (#25) and nut (#26).
- Page 18 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE Slide boom extension (#30) into boom (#27) ang tight it using cross pin (#36) and two small pins (#37). After nished all assembly steps, inspect all parts and make sure that all bolts, nuts and washers are tighted in...
- Page 19 All manuals and user guides at all-guides.com OH 0335 1T LOW PROFILE FOLDABLE CRANE WARNING • This shop crane is designed for lifting purposes only. • Not designed for supporting loads. • Do not load beyond it’s rated capacity. • Do not overload. Overloading could cause damage or failure of the engine crane.
- Page 20 73800 CHIGNIN FRANCE Tél. +33 (0)4 79 72 62 22 Fax. +33 (0)4 79 72 52 86 OH 0335 GRUE 1T PLIABLE RABAISSEE 1T LOW PROFILE FOLDABLE CRANE Si vous avez besoin de composants ou de pièces, contactez le revendeur En cas de problème veuillez contacter le technicien de votre distributeur agréé...
