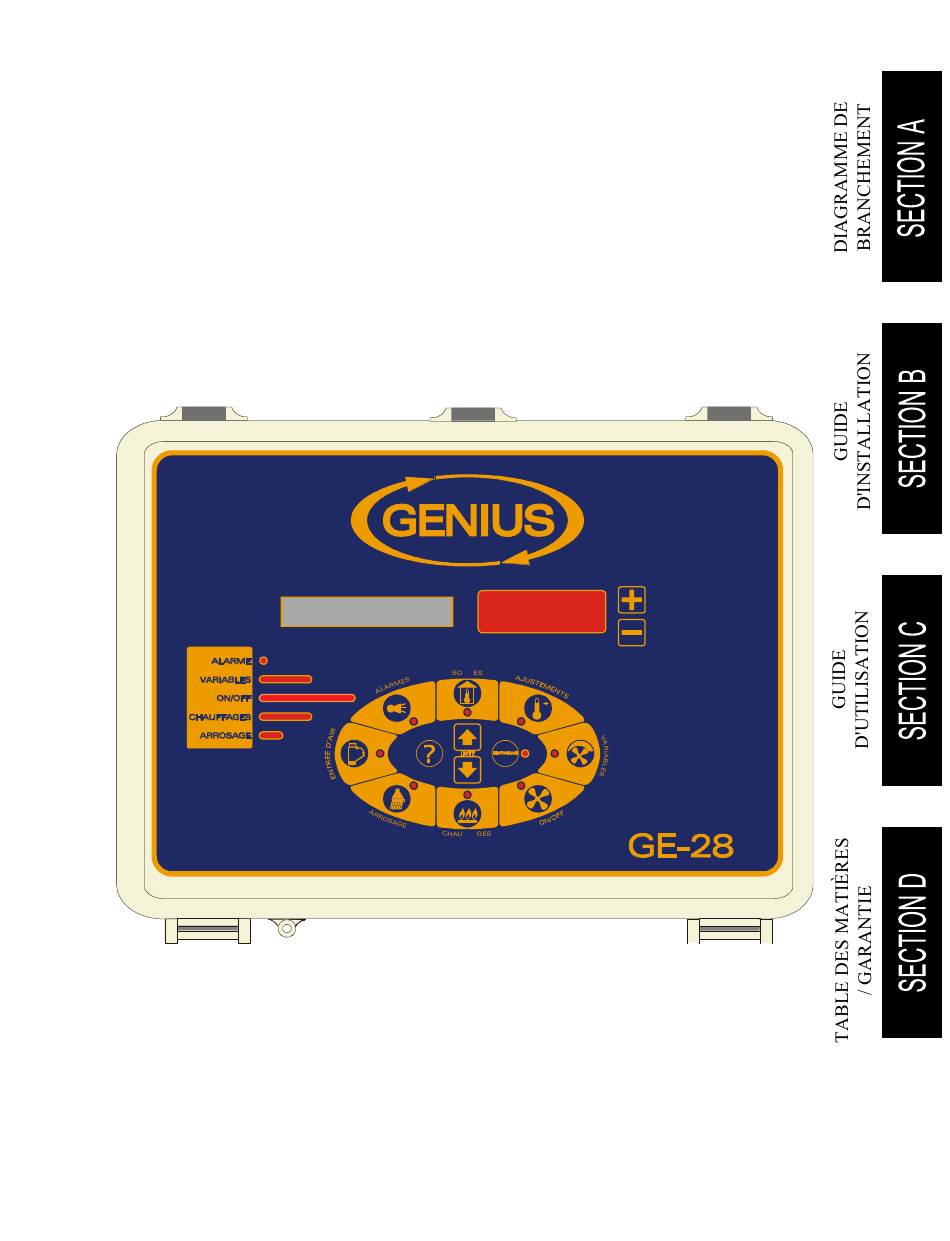

MANUEL
GE-28
23.0
Température Moyenne
deg C
ND
FFA
Guide installation / utilisation
NOTES D'ÉLECTRICIEN
VOIR LES DÉTAILS DE BRANCHEMENT AUX PAGES A-3 À A-8
LA SECTION B CONTIENT DES INFORMATIONS SUPPLÉMENTAIRES

Publicité

loading

Sommaire des Matières pour Genius GE-28

  • Page 1 MANUEL GE-28 23.0 Température Moyenne deg C Guide installation / utilisation NOTES D’ÉLECTRICIEN VOIR LES DÉTAILS DE BRANCHEMENT AUX PAGES A-3 À A-8 LA SECTION B CONTIENT DES INFORMATIONS SUPPLÉMENTAIRES...
  • Page 2 GE-28 DIAGRAMME DE BRANCHEMENT AVERTISSEMENTS ET PRÉCAUTIONS Bien que le manufacturier ait fait des efforts pour s'assurer de l'exactitude de l’information, ce document est sujet à changement sans préavis dû au développement continu du produit. AVERTISSEMENTS ET PRÉCAUTIONS Produits en panne, fusibles brûlés, disjoncteurs sautés et sondes défectueuses peuvent se montrer nuisibles pour les animaux se trouvant à...
  • Page 3 GE-28 DIAGRAMME DE BRANCHEMENT DIAGRAMME DE BRANCHEMENT GE-28 SECTION A GE-28 Section A-3...
  • Page 4 GE-28 DIAGRAMME DE BRANCHEMENT Diagramme de branchement (avec Compteur d’Eau sur PRB 6) Section A-4 GE-28...
  • Page 5 GE-28 DIAGRAMME DE BRANCHEMENT Diagramme de branchement (avec Sonde de Pression Statique GE-SP1 sur PRB 6) GE-28 Section A-5...
  • Page 6 GE-28 DIAGRAMME DE BRANCHEMENT Diagramme de branchement Modules Variables Section A-6 GE-28...
  • Page 7 GE-28 DIAGRAMME DE BRANCHEMENT Diagramme de branchement Modules d’Entrées d’Air GE-28 Section A-7...
  • Page 8 GE-28 DIAGRAMME DE BRANCHEMENT GE-28 Notes pour Électricien (FILS DE SONDE) FILS BLINDÉS AWG #22 AVEC CÂBLAGE DE TYPE 16/30, D’UNE LONGUEUR MAXIMALE DE 150m (500pieds). (Ex.: DECA 73-310) Pour les autres sondes, référez-vous au manuel de la sonde pour la longueur maximum et la grosseur du fil ou utilisez FILS BLINDÉS AWG #22, D’UNE LONGUEUR MAXIMALE DE...
  • Page 9 GE-28 INSTALLATION INSTALLATION GE-28 SECTION B GE-28 Section B-9...
  • Page 10 Déballez le régulateur GE et vérifiez l’état du contenu. S’il est endommagé, contactez le distributeur de votre région pour retourner l’équipement. L’emballage devrait contenir les items standards suivants : 1 régulateur GE-28 4 fixations / 4 vis 1 sonde de température 2004-10K 1 guide installation / utilisation Matériel nécessaire à...
  • Page 11 GE-28 INSTALLATION Indications générales d’installation Régulateur GE Il est recommandé d’installer le régulateur dans un corridor afin d’éviter qu’il soit exposé aux gaz nocifs. Afin d’éviter des problèmes de condensation à l’intérieur du régulateur, il est recommandé d’installer le régulateur GE sur un mur intérieur. Si ce n’est pas possible, utilisez des blocs d’espacement pour laisser l’air circuler entre le mur et le...
  • Page 12 GE-28. Les modules GE-V2 et GE-V1 nécessitent la même phase et voltage que l’alimentation du régulateur GE-28. Il est fortement recommandé d’installer une source d’alimentation de secours afin d’assurer des conditions de survie pour les animaux en cas de panne de courant (voir figure 8).
  • Page 13 GE-28 INSTALLATION Procédure de branchement Schémas de branchement détaillés Branchement typique pour sondes de température La sonde de température intérieure doit être située à un endroit qui donne la température la plus précise de la pièce à climatiser afin d’obtenir une ventilation optimale. La sonde doit être installée dans un endroit protégé...
  • Page 14 GE-28 INSTALLATION Branchement typique pour compteur d’eau Le compteur d’eau permet de mesurer la consommation d’eau provenant des pulses d’un débitmètre (Exemple: Compteur d’eau de marque Kent modèle C-700 avec interface B-Pulser). L’interface du débitmètre doit être un contact N.O.
  • Page 15 GE-28 INSTALLATION Branchement typique pour détecteur de courant vis à moulée Le détecteur de courant pour vis à moulée (ex.: CSD-1 Current Switch Detector) doit être installé à l’intérieur du boitier du régulateur avec l’alimentation du moteur de la vis à...
  • Page 16 GE-28 INSTALLATION FIGURE NO. 6 Branchement typique pour sonde de pression statique 8VAC (JP2) PRB 6 8 VA C 12V DC Input Adaptor IA-15 (Le cavalier 1 (JP1) doit être correctement placé afin d’utiliser correctement la sonde de pression statique 4-20mA GE-SP1.)
  • Page 17 GE-28 INSTALLATION Branchement typique pour les entrées d’air Suivez la procédure de calibration du guide d'installation (section Calibration d’entrée d’air), sinon le positionnement de l’entrée d’air sera erratique. FIGURE NO. 7 Branchement typique pour entrée d’air 115V X1280 AIR IN / 1 MISE À...
  • Page 18 GE-28 INSTALLATION Branchement typique de l’alimentation de secours Un relais de secours (DPDT) est connecté à la source d’alimentation 1 en opération normale et se raccordera à la source d’alimentation 2 si la source d’alimentation 1 n’est plus disponible. Le relais choisi doit pouvoir supporter la charge maximale.
  • Page 19 GE-28 INSTALLATION Branchement typique d’un thermostat de secours Si le régulateur ou les modules tombent en panne, les thermostats de secours activeront les ventilateurs ou les chauffages désignés aussitôt que la température atteindra la consigne des thermostats. Chaque thermostat doit être accessible et doit être réglé entre 3 et 5 degrés au-dessus de la consigne relative du ventilateur ou 3 à...
  • Page 20 GE-28 INSTALLATION FIGURE NO. 10 Branchement d’un thermostat de secours sur stage variable CARTE VARIABLE T15WD OUT1 OUT2 Section B-20 GE-28...
  • Page 21 GE-28 INSTALLATION Branchement typique d’un système d’alarme Le régulateur GE est pourvu d’un contacteur normalement ouvert et d’un contacteur normalement fermé pour déclencher une alarme (de basse ou haute température, d’une perte de courant ou de tout autre problème). Ce contacteur peut être relié à un système d’alarme ou directement à...
  • Page 22 Lorsque le système est mis à jour avec une nouvelle version de configuration, il faudra télécharger la configuration. Il y a deux façons de télécharger la configuration dans le régulateur GE-28. 1) Télécharger en coupant l’alimentation. A. S’assurer que l’alimentation du régulateur GE-28 est coupée (faite basculer le disjoncteur du panneau électrique).
  • Page 23 Une fois que le MMX est retiré, le régulateur GE-28 redémarre et exécute la configuration. Note: Lors de cette procédure, des éléments sont sous tension et peuvent être dangereux s’ils sont touchés.
  • Page 24 GE-28 INSTALLATION Calibration d’entrée d’air (Mode Position et Naturel Potentiomètre) A. Afin qu’une entrée d’air fonctionne correctement, il est nécessaire de procéder à la calibration de cette dernière. B. La calibration permet au régulateur de connaître les positions minimale et maximale de l’entrée d’air.
  • Page 25 GE-28 INSTALLATION Sondes compatibles avec le régulateur Voici une liste des sondes compatibles pouvant être branchées sur le régulateur GE avec une brève description de leur fonction. Sonde de température 2004-10K (capuchon noir) Sonde de température avec une plage de -50 à 60°C (-58 à 140°F).
  • Page 26 GE-28 INSTALLATION Spécifications Température d’entreposage -20°C à 55°C (-4°F à 131°F) Température d’utilisation 0°C à 50°C (32°F à 122°F) Humidité 90% maximum sans condensation Poids 3,4 kg (7,4 lb) Dimensions 32 cm x 28.8 cm x 11.5 cm (12 1/4” x 11” x 4 3/4”)
  • Page 27 GE-28 INSTALLATION Carte Entrées d’air AIRIN-1 et AIRIN-2 Garantie 2 ans Dimensions 11,8cm x 7,3cm (4 11/16” x 2 7/8”) RELAIS Courant maximum 1/2HP @ 230VCA, 1/4 HP @ 115VCA POTENTIOMÈTRE Potentiomètre 0-10K ohms Notes importantes: Il est important d’avoir un système d’appoint (backup) en cas de panne.
  • Page 28 GE-28 INSTALLATION Dépannage SYMPTÔME CAUSE SOLUTION Sonde de température Température est sous -50.0°C Vérifier les connexions. Si le affiche LO (-58.0°F). problème persiste et que la Sonde n’est pas connectée ou température est dans la plage défectueuse. normale, remplacer la sonde de température.
  • Page 29 GE-28 GUIDE UTILISATEUR GUIDE UTILISATEUR GE-28 SECTION C GE-28 Section C-29...
  • Page 30 GE-28 GUIDE UTILISATEUR Description du régulateur 23.0 Température Moyenne deg C GE-28 Section C-30...
  • Page 31 GE-28 GUIDE UTILISATEUR 1. Afficheur LCD L'affichage à cristaux liquides est un dispositif facile à utiliser qui permet aux utilisateurs de visualiser et modifier les paramètres rapidement et efficacement. 2. Liste de sorties avec DEL Du côté gauche apparaît une liste de sorties verticalement alignées, à côté desquelles se trouve une liste de DEL.
  • Page 32 GE-28 GUIDE UTILISATEUR Glossaire Les termes suivants sont utilisés tout au long de ce document. Consigne Principale. Ce paramètre est la température cible pour le bâtiment. Cette consigne sert aussi de référence aux consignes relatives de température. La consigne principale peut être affectée par la courbe de croissance.
  • Page 33 Alarme Équipement Item Description Quantité GE-28 Régulateur Genius, 2 sorties variable / 8 sorties relais 2004-10k Sonde de Température - Noire (-50°C à 60°C) (-58°F à 140°F) 1 à 5 GE-HUM3 Sonde d’Humidité Relative (0HR % à 100HR%) – Connecteur Jusqu’à...
  • Page 34 GE-28 GUIDE UTILISATEUR 05/01/2009 Ajout d’une option permettant de basculer entre l’affichage anglais ou français. Ajout d’une entrée optionnelle Compteur de Moulée. Ajout d’une sortie optionnelle Tapis Chauffant. Ajout d’une logique de détrempage sur la sortie arrosage. Ajout d’un mode optionnel, naturel temps, pour les entrées d’air.
  • Page 35 GE-28 GUIDE UTILISATEUR 05/24/2011 Correction sur l’affichage du paramètre d’opération manuelle de l’entrée d’air 1. Ajout du type de sortie ventilateur de recirculation. Modification de l’emplacement des paramètres d’opération manuelle. 08/16/2011 Correction de l’enregistrement des valeurs haute et basse du potentiomètre d’une entrée d’air en mode Nat Pot.
  • Page 36 GE-28 GUIDE UTILISATEUR 10/04/2012 Ajout d’une alarme maximum de compteur d'eau à l'intérieur d'une période de la journée. Ajout d'une option pour qu'une entrée d'air mode position suive une entrée d'air mode naturel potentiomètre en mode naturel. Ajout d'une option pour déterminer si la compensation de pression statique est appliquée quand une minuterie est...
  • Page 37 GE-28 GUIDE UTILISATEUR 25/03/2015 Ajout d’un paramètre affichant la dernière alarme survenue. Ajout de l’influence de la vitesse minimum sur le positionnement des entrées d’air. Modification sur l’affichage des entrées afin que les lectures moyennes soient regroupées ensemble, et les minimums/maximums ensemble.
  • Page 38 GE-28 GUIDE UTILISATEUR 04/03/2019 - Désactivation de l’affichage de sonde arrosage défectueuse si l'arrosage est désactivé. - Correction de la traduction en français du texte Compteur d’Eau Limite Haute. 22/04/2019 - Modification de l’évaluation des sondes de température. 15/10/2019 - Correction de l’activation du mode test lors d’une corruption de la RAM.
  • Page 39 GE-28 GUIDE UTILISATEUR Survol du système de ventilation Le GE-28 peut opérer jusqu’à 4 stages variables, jusqu’à deux stages variables de recirculation, jusqu’à 8 stages on/off, jusqu’à 4 ventilateurs de recirculation, jusqu’à 2 sorties minuteries, jusqu’à 4 chauffages, jusqu’à deux tapis chauffants, jusqu’à 2 chauffages variables, une sortie d’arrosage/gicleur et jusqu’à...
  • Page 40 Ce paramètre affiche la valeur actuelle de la sonde d’humidité. Ce paramètre affiche ERR si la sonde GE-HUM3 n’a pas communiqué avec le régulateur GE-28 depuis 5 minutes. HUMIDITÉ est affichée avec une résolution de 1%HR de 0%HR à 100%HR.
  • Page 41 Ce paramètre affiche la valeur la plus basse atteinte par HUMIDITÉ depuis la mise sous tension du GE-28 ou depuis la dernière réinitialisation. Pour réinitialiser cette valeur à la valeur actuelle de HUMIDITÉ, appuyer simultanément sur + et – pendant deux secondes.
  • Page 42 PRESSION STATIQUE BASSE (Historique Disponible) Ce paramètre affiche la valeur la plus basse atteinte par PRESSION STATIQUE depuis la mise sous tension du GE-28 ou depuis la dernière réinitialisation. Pour réinitialiser cette valeur à la valeur actuelle de PRESSION STATIQUE, appuyer simultanément sur + et –...
  • Page 43 La CP est réglable par incréments de 0.1° de 0.0°C à 37.7°C (32.0°F à 100.0°F). JOUR DE CROISSANCE Ce paramètre est utilisé pour ajuster le jour de croissance du régulateur GE-28. Lorsque ce paramètre est ajusté à une valeur autre que OFF, les courbes de croissance ayant leur option active à...
  • Page 44 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 2: AJUSTEMENTS (SUITE…) CONSIGNE NUIT HEURE FIN Ce paramètre permet d’ajuster l’heure à laquelle la période de jour débutera. Lorsque l’heure atteint CONSIGNE NUIT HEURE FIN, la CONSIGNE PRINCIPALE aura modulé jusqu’à CONSIGNE PRINCIPALE si celle-ci avait été modifiée par la compensation de nuit.
  • Page 45 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 3: VARIABLES Les sorties variables qui ne sont pas utilisées n’apparaîtront pas dans ce groupe. Voir le groupe ALARMES pour plus de détails. VARIABLE 1 VITESSE ACTUELLE (Historique Disponible) Ce paramètre affiche la vitesse actuelle de la sortie variable 1. Ce paramètre est affiché...
  • Page 46 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 3: VARIABLES (SUITE…) VARIABLE 1 CONSIGNE HUMIDITÉ (Historique Disponible) Ce paramètre fixe le niveau d’humidité auquel la déshumidification de la sortie variable 1 s’activera. Lorsque l’HUMIDITÉ atteint cette consigne, la sortie variable 1 sera activée continuellement à...
  • Page 47 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 3: VARIABLES (SUITE…) VARIABLE 1 VITESSE CONVERGENCE (Historique Disponible) Ce paramètre permet d’ajuster la vitesse que prendra sortie variable 1 lorsque le variable 2 s’active sur une demande en température. La vitesse du stage variable 1 sera égale à...
  • Page 48 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 3: VARIABLES (SUITE…) VARIABLE (2-4) MINUTERIE VENTILATION MINIMUM (Historique Disponible) Ce paramètre détermine si la sortie variable (2-4) suit la minuterie de ventilation minimum de la sortie variable 1. Si ce paramètre est ON, la sortie variable (2-4) s’activera selon la minuterie de la sortie variable 1 lorsque la TEMPÉRATURE...
  • Page 49 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 3: VARIABLES (SUITE…) Ouverture des entrées d’air selon la vitesse référence maximum Ouverture EA Variable Vitesse Minimum = 40% Compensation Humidité Vitesse Ajoutée = 30% L'entrée d'air maintiendra Position Var Min = 5%...
  • Page 50 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 3: VARIABLES (SUITE…) VENTILATEUR VARIABLE RECIRCULATION (1-2) VITESSE MAXIMUM (Historique Disponible) Ce paramètre détermine la vitesse maximum de la sortie ventilateur variable de recirculation (1-2). La sortie ventilateur variable de recirculation (1-2) sera activée à sa vitesse maximum lorsque la température des sondes sélectionnées à...
  • Page 51 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 4: ON/OFF (SUITE…) STAGE (3-12) OPÉRATION MANUELLE (Historique Disponible) Ce paramètre est utilisé pour opérer le stage on/off (3-12) manuellement. Si ce paramètre est réglé à AUTO, le stage on/off s’activera selon la demande calculée. Si ce paramètre est réglé...
  • Page 52 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 5: CHAUFFAGES Les paramètres des sorties de chauffage inutilisées n’apparaîtront pas dans ce groupe. Voir le groupe ALARMES pour plus de détails. CHAUFFAGE (1-4) TEMPÉRATURE RELATIVE (Historique Disponible) Ce paramètre détermine la température d’activation relative du chauffage (1-4). Lorsque la température des sondes sélectionnées à...
  • Page 53 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 5: CHAUFFAGES (SUITE…) TAPIS CHAUFFANT (1-2) TEMPS OFF (Historique Disponible) Ce paramètre détermine le temps inactif de la minuterie du tapis chauffant (1-2). Le tapis chauffant (1-2) sera actif pour TAPIS CHAUFFANT (1-2) TEMPS ON et inactif pour cette période de temps lorsque la température des sondes sélectionnées à...
  • Page 54 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 5: CHAUFFAGES (SUITE…) CHAUFFAGE VARIABLE (1-2) OPÉRATION MANUELLE Ce paramètre est utilisé pour opérer le chauffage variable (1-2) manuellement. Si ce paramètre est réglé à AUTO, le chauffage variable (1-2) s’activera selon la demande calculée.
  • Page 55 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 6: ARROSAGE Certains paramètres n’apparaîtront pas dans ce groupe si leur option est à OFF. Voir le groupe ALARMES pour plus de détails. ARROSAGE NIVEAU 1 CONSIGNE (Historique Disponible) Ce paramètre détermine la température d’activation du niveau 1 d’arrosage. La sortie d’arrosage sera activée selon la minuterie niveau 1 lorsque la TEMPÉRATURE...
  • Page 56 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 6: ARROSAGE (SUITE…) ARROSAGE DIFFÉRENTIEL (Historique Disponible) Ce paramètre fixe le différentiel utilisé avec ARROSAGE NIVEAU 1 CONSIGNE et ARROSAGE NIVEAU 2 CONSIGNE. L’arrosage cessera d’utiliser la minuterie niveau (1- 2) lorsque la TEMPÉRATURE MOYENNE est égale ou inférieure à ARROSAGE NIVEAU (1-2) CONSIGNE - ARROSAGE DIFFÉRENTIEL.
  • Page 57 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 6: ARROSAGE (SUITE…) ARROSAGE TEMPS ON DÉTREMPAGE (Historique Disponible) Ce paramètre établit le temps ON du cycle de détrempage. Lorsque le cycle de détrempage est utilisé, l’arrosage sera activé pour cette période de temps et sera désactivé...
  • Page 58 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR Certains paramètres n’apparaîtront pas dans ce groupe si leur option est à OFF. Voir le groupe ALARMES pour plus de détails. EA (1-4) POSITION ACTUELLE (Mode Position, Mode Naturel Potentiomètre et Mode Temps) Ce paramètre affiche la position actuelle de l’entrée d’air.
  • Page 59 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) POSITION VAR (3-4) MAX (Mode Position et Mode Temps) Ce paramètre détermine la position qui sera prise par l’entrée d’air lorsque la TEMPÉRATURE MOYENNE est égale à la CP + VARIABLE (3-4) TEMPÉRATURE RELATIVE + VARIABLE (3-4) BANDE DE MODULATION.
  • Page 60 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) INFLUENCE HIVER POSITION (Mode Position et Mode Temps) Ce paramètre permet d’ajuster l’influence qui sera appliquée sur le positionnement de l’entrée d’air en hiver. Lorsque la TEMPÉRATURE EXTÉRIEURE est égale ou inférieure à...
  • Page 61 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) TEMPÉRATURE RELATIVE (Mode Naturel Potentiomètre) Ce paramètre détermine la température relative à laquelle l’entrée d’air en mode naturel potentiomètre se positionnera à EA (1-4) OUVERTURE MINIMUM. Lorsque la température des sondes sélectionnées à...
  • Page 62 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) POSITION POUR MODE NATUREL (Mode Naturel Potentiomètre) Ce paramètre détermine l’ouverture d’une entrée d’air en mode naturel potentiomètre à laquelle sa condition ventilation mode naturel sera remplie. Lorsque l’ouverture d’une entrée d’air en mode naturel potentiomètre est égale ou supérieure à...
  • Page 63 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) TEMPÉRATURE RELATIVE OUVERTURE (Mode Naturel Temps) Ce paramètre détermine la température relative à laquelle l’entrée d’air commencera à ouvrir selon sa minuterie d’ouverture. Lorsque la température des sondes sélectionnées à...
  • Page 64 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) FERMETURE PROGRESSIVE (Mode Naturel Temps) Ce paramètre permet d’établir la température relative à laquelle la portion active de la minuterie de fermeture sera égale au paramètre EA (1-4) FERMETURE MAXIMUM lorsque la température des sondes sélectionnées à...
  • Page 65 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 7: ENTRÉES D’AIR (SUITE…) EA (1-4) FERMETURE MAXIMUM (Mode Naturel Temps) Ce paramètre permet d’établir le temps maximum de la portion active de la minuterie de fermeture. Lorsque la température des sondes sélectionnées à EA (1-4) SÉLECTION DE SONDES est égale ou inférieure à...
  • Page 66 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES Certains paramètres n’apparaîtront pas dans ce groupe si leur option est à OFF. ALARME BASSE TEMPÉRATURE RELATIVE Ce paramètre permet d’ajuster la limite de basse température. Lorsque la TEMPÉRATURE SONDE (1-4) est inférieure à la CP + ALARME BASSE TEMPÉRATURE RELATIVE, l’alarme de basse température surviendra.
  • Page 67 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) COMPTEUR D’EAU FRÉQUENCE VÉRIFICATION LIMITE HAUTE Ce paramètre est utilisé pour établir le délai de vérification durant lequel la limite haute du compteur d’eau sera vérifiée. Lorsque le débit d’eau (gallons ou litres) compté à...
  • Page 68 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) COMPTEUR D’EAU CALIBRATION Ce paramètre est utilisé pour calibrer le compteur d’eau en ajustant le nombre d’unités (gallons ou litres) qui sera compté à chaque pulse lu par l’entrée du compteur d’eau. Ce paramètre doit être ajusté...
  • Page 69 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) Code d’alarme Description ---- Aucune alarme Module 0-10V P1 ID1 ne répond pas Module 0-10V P1 ID2 ne répond pas Module Ge-Air ne répond pas Mauvais module sur P1 Mauvais module sur P1 ID1 Mauvais module sur P1 ID2 Potentiomètre 1 défectueux...
  • Page 70 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) MODE D’ESSAI Ce paramètre est utilisé pour activer et désactiver le mode d’essai ainsi que pour ajuster la température du mode d’essai. Pour activer ou désactiver le mode d’essai, appuyer simultanément sur les boutons + et –...
  • Page 71 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) TEMPÉRATURE EXTÉRIEURE CALIBRATION Ce paramètre est utilisé pour ajuster la valeur qui sera ajoutée à la lecture de la sonde de température extérieure pour concorder avec une référence externe. Ce paramètre est réglable par incréments de 0.1°...
  • Page 72 # EA ACTIVÉE Ce paramètre détermine le nombre d’entrée d’air utilisée avec le régulateur GE-28. Tous les paramètres associés à une entrée d’air désactivée disparaîtront et les logiques associées seront désactivées. Si OPTION PORT P1 est ajusté à EA, ce paramètre sera ajustable de 0 à...
  • Page 73 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) EA (1-4) MODE Ce paramètre est utilisé pour déterminer le mode dans lequel l’entrée d’air opérera. Lorsque ce paramètre est réglé à POS, l’entrée d’air se positionnera selon l’activation des stages de ventilation et d’autres ajustements en mode position.
  • Page 74 EA (1-4) POSITION DEMANDÉE (Mode Position et Mode Naturel Potentiomètre) Ce paramètre affiche la position demandée à l’entrée d’air (1-4) par le régulateur GE-28. EA (1-4) ÉTAT DEMANDÉ (Mode Naturel Temps) Ce paramètre affiche l’état demandé à l’entrée d’air (1-4) par le régulateur GE-28.
  • Page 75 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) EA (1-4) TEMPS FONCT MAXIMUM (Mode Position et Mode Naturel Pot) Ce paramètre permet de régler le temps de marche maximum de l’entrée d’air (1-4) à l’intérieur d’une période de dix minutes. Lorsque l’entrée d’air température a bougé pour un temps supérieur à...
  • Page 76 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) EA (1-4) TEMPS OUVERTURE (Mode Temps) Ce paramètre permet de déterminer quel est le temps course total de l’entrée d’air. Le temps de marche total est le temps requis pour que l’entrée d’air se déplace de la position complètement fermée à...
  • Page 77 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) EA TEMPS DIRECTION AUTO-CALIBRATION (Mode Temps) Ce paramètre permet de choisir la direction de déplacement qu’une entrée d’air mode temps en auto-calibration prendra. Si réglé à FERME ou OUVRE, l’EA fermera et ouvrira, respectivement.
  • Page 78 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) # CYCLE FERMETURE POUR SORTIR NATUREL (Mode Naturel) Ce paramètre est utilisé pour déterminer le nombre de fermetures pour enlever la condition de ventilation mode naturel de cette entrée d’air. Après un nombre de fermetures égal à...
  • Page 79 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) EA VALEUR COMPENSATION PRESSION (Mode Position) Ce paramètre permet d’ajuster la compensation qui sera appliquée sur la position de l’entrée d’air lorsque la pression statique n’est pas entre EA COMPENSATION BASSE PRESSION STATIQUE et EA COMPENSATION HAUTE PRESSION STATIQUE.
  • Page 80 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) EA DÉLAI COMPENSATION PRESSION (Mode Position) Ce paramètre fixe le temps après lequel la pression statique sera vérifiée pour évaluer la compensation de la pression statique sur la position de l’entrée d’air. Lorsque la pression statique est inférieure à...
  • Page 81 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) STAGE (3-12) ARRÊT EN NATUREL (Mode Naturel) Ce paramètre est utilisé pour déterminer si un stage on/off se désactive lorsque le régulateur est en mode naturel. Lorsque ce paramètre est réglé à ON, le stage on/off se désactivera lorsque l’ouverture d’une entrée d’air en mode naturel atteindra sa condition...
  • Page 82 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) VENTILATEUR VARIABLE RECIRCULATION (1-2) ARRÊT EN TUNNEL (Mode Tunnel) Ce paramètre est utilisé pour déterminer si un ventilateur variable de recirculation se désactive lorsque le régulateur est en mode tunnel. Lorsque ce paramètre est réglé à ON, le ventilateur variable de recirculation se désactivera lorsque le régulateur entre en mode...
  • Page 83 à 60 secondes. LANGUE D’AFFICHAGE Ce paramètre est utilisé pour sélectionner la langue qui sera utilisée par le GE-28. Si ce paramètre est réglé à ENG, la configuration utilisera la langue anglaise. Si ce paramètre est réglé à FRA, la configuration utilisera la langue française.
  • Page 84 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) RF NETWORK Ce paramètre est utilisé pour identifier un réseau WiFarm. Un réseau WiFarm est formé lorsque le paramètre RF NETWORK d’un régulateur est réglé à la même valeur que la RF ADDRESS de sa carte de communication RF du régulateur choisi comme étant le maître...
  • Page 85 GE-28 GUIDE UTILISATEUR GROUPE DE PARAMÈTRE # 8: ALARMES (SUITE…) MODIFIER CODE SUPERVISEUR Ce paramètre permet de faire apparaître ou disparaître les paramètres permettant la modification du code superviseur. Si ce paramètre est ajusté à ON, les paramètres CODE SUPERVISEUR ACTUEL, CODE SUPERVISEUR NOUVEAU et CODE SUPERVISEUR CONFIRMER NOUVEAU apparaîtront.
  • Page 86 GE-28 GUIDE UTILISATEUR Tableau de paramètres Ajustements Paramètres ­¯ Plage des valeurs par Défaut Température Moyenne Sonde 1 Sonde 2 -50.0 à 60.0°C Sonde 3 (-58.0 à 140.0°F) Sonde 4 Température Extérieure Humidité 0 à 100%HR SONDES Pression Statique -0.500 à 0.500’’WC (avec 90 jours Température Moyenne Basse...
  • Page 87 GE-28 GUIDE UTILISATEUR Variable 1 Vitesse Actuelle **** OFF, 0 à 100% Variable 1 Vitesse Minimum 0 à 100% Variable 1 Vitesse Maximum Variable 1 Bande de Modulation 1.1°C (2.0°F) 0.3 à 11.1°C (0.5 à 20.0°F) Variable 1 Vent. Min Temps On 0 à...
  • Page 88 GE-28 GUIDE UTILISATEUR Variable 4 Minuterie Vent.Minimum ON/OFF Variable 4 Vitesse Convergence OFF, Arrêt, 0 à 100% Variable 4 Vitesse Minimum OUI/NON Influence EA Variable 4 Vitesse Minimum 0 à 100% Référence EA Variable 4 Opération Manuelle AUTO AUTO, OFF, 0 à 100% Vent.
  • Page 89 GE-28 GUIDE UTILISATEUR Vent. Recirculation 3 2.8°C (5.0°F) 0.3 à 11.1°C (0.5 à 20.0°F) Température Relative Vent. Recirculation 3 AUTO AUTO, OFF, ON Opération Manuelle ON/OFF Vent. Recirculation 4 (pour 90 jours 3.3°C (6.0°F) 0.3 à 11.1°C (0.5 à 20.0°F) d’historique par...
  • Page 90 GE-28 GUIDE UTILISATEUR Chauffage Variable 1 Température -16.7 à 11.1°C -1.7°C (-3.0°F) Relative (-30.0 à 20.0°F) CHAUFFAGES Chauffage Variable 1 Température -11.1 à -0.3°C -1.1°C (-2.0°F) (pour 90 jours Maximum (-20.0 à -0.5°F) d’historique par Chauffage Variable 1 Intensité Minimum chauffage pour les 0 à...
  • Page 91 GE-28 GUIDE UTILISATEUR Minuterie 2 Cycle 1 On Minuterie 2 Cycle 1 Off Minuterie 2 Cycle 2 On ARROSAGE (pour Minuterie 2 Cycle 2 Off 90 jours Minuterie 2 Cycle 3 On d’historique pour Minuterie 2 Cycle 3 Off l’arrosage et les 12:00AM 12:00AM à...
  • Page 92 GE-28 GUIDE UTILISATEUR EA 1 Compensation Pression ON/OFF Statique AUTO, ARRET, FERME, EA 1 Opération Manuelle AUTO ARRET, OUVRE EA 1 Position Actuelle ***** -128 à 127%, ERR EA 1 Température Relative 1.1°C (2.0°F) 0.3 à 11.1°C (0.5 à 20.0°F)
  • Page 93 GE-28 GUIDE UTILISATEUR EA 2 Position Stage 6 EA 2 Position Stage 7 EA 2 Position Stage 8 EA 2 Position Stage 9 0 à 100% EA 2 Position Stage 10 EA 2 Position Stage 11 EA 2 Position Stage 12 EA 2 Position Maximum 0 à...
  • Page 94 GE-28 GUIDE UTILISATEUR EA 3 Position Actuelle ***** -128 à 127%, ERR EA 3 Position Minimum EA 3 Position Var 1 Min EA 3 Position Var 1 Max EA 3 Position Var 2 Min EA 3 Position Var 2 Max...
  • Page 95 GE-28 GUIDE UTILISATEUR EA 3 État Actuel ***** ARRÊT, FERME ou OUVRE EA 3 Température Relative -11.1 à 11.1°C 1.1°C (2.0°F) Ouverture (-20.0 à 20.0°F) EA 3 Ouverture Progressive 4.4°C (8.0°F) 0.0 à 11.1°C (0.0 à 20.0°F) EA 3 Température Relative -11.1 à...
  • Page 96 GE-28 GUIDE UTILISATEUR EA 4 Position Actuelle ***** -128 à 127%, ERR EA 4 Température Relative 1.1°C (2.0°F) 0.3 à 11.1°C (0.5 à 20.0°F) EA 4 Bande de Modulation EA 4 Ouverture Minimum EA 4 Ouverture Maximum 0 à 100% EA 4 Position Pour Naturel EA 4 Différentiel Pour Naturel...
  • Page 97 GE-28 GUIDE UTILISATEUR Relais d’Alarme ON/OFF OFF, -19.9 à 54.9°C Mode d’Essai (OFF, -3.8 à 130.8°F) Unité Température ˚F ˚F ou ˚C Température Moyenne Sélection de Toutes les combinaisons de 1 2 3 4 Sondes sondes Température Alarme Sélection de...
  • Page 98 GE-28 GUIDE UTILISATEUR EA 1 Mode Position Vent Min VAR 1 VAR 1, STG, 0 à 100% EA 1 Compensation Pression ON/OFF Statique EA 1 Enregistrer Limite Basse ***** EA 1 Enregistrer Limite Haute 0 à 100%, ARRÊT, FERME, EA 1 Position Demandée...
  • Page 99 GE-28 GUIDE UTILISATEUR POS, NAT P, NAT T ou EA 3 Mode TEMPS EA 3 Mode Position Vent Min VAR 1 VAR 1, STG, 0 à 100% EA 3 Compensation Pression ON/OFF Statique EA 3 Enregistrer Limite Basse ***** EA 3 Enregistrer Limite Haute 0 à...
  • Page 100 GE-28 GUIDE UTILISATEUR EA Temps Direction Auto- FERME FERME/OUVRE/OUT Calibration EA Temps Nbr Changement Dir 10 à 250 pour Auto-Calib EA Temps Fréquence Auto- 1 à 24 Calibration Température Extérieure pour Naturel -17.8 à 48.9°C 29.4°C (85.0°F) Température Réactivation en Mode (0.0 à...
  • Page 101 GE-28 GUIDE UTILISATEUR Variable 1 Arrêt en Naturel Variable 2 Arrêt en Naturel Variable 3 Arrêt en Naturel Variable 4 Arrêt en Naturel Vent. Variable Recirculation 1 Arrêt en Naturel Vent. Variable Recirculation 2 Arrêt en Naturel Stage 3 Arrêt en Naturel Stage 4 Arrêt en Naturel...
  • Page 102 GE-28 GUIDE UTILISATEUR Variable 1 Arrêt en Tunnel Variable 2 Arrêt en Tunnel Variable 3 Arrêt en Tunnel Variable 4 Arrêt en Tunnel Vent. Variable Recirculation 1 Arrêt en Tunnel Vent. Variable Recirculation 2 Arrêt en Tunnel Stage 3 Arrêt en Tunnel Stage 4 Arrêt en Tunnel...
  • Page 103 GE-28 GUIDE UTILISATEUR Configuration Relais 1 Stg 3 Configuration Relais 2 Stg 4 Configuration Relais 3 Stg 5 Aucun, Stg3-12, VRec 3-6, Configuration Relais 4 Stg 6 Chau1-4, Arros, Tap 1-2, Mnt Configuration Relais 5 Stg 7 Configuration Relais 6...
  • Page 104 GE-28 GUIDE UTILISATEUR Alarmes Le relais d’alarme est normalement activé, mais se désactivera de 15 à 25 secondes après une perte de courant ou après qu’une condition d’alarme survienne. Liste des Messages d’Alarme Circonstancielle Ces conditions activeront le relais d’alarme, afficheront un message sur l’afficheur LCD et allumeront la DEL d’alarme.
  • Page 105 GE-28 GUIDE UTILISATEUR GE-28 Section C-105...
  • Page 106 GE-28 GUIDE UTILISATEUR Liste des Messages d’Alarme Continue Ces conditions activeront le relais d’alarme, afficheront un message sur l’afficheur LCD et allumeront la DEL d’alarme. Une action doit être posée par l’utilisateur pour désactiver le relais d’alarme, faire disparaître le message sur l’afficheur LCD et éteindre la DEL d’alarme.
  • Page 107 GE-28 GUIDE UTILISATEUR Tableau de courbes moteur TYPE DE MOTEUR COURBE MARQUE MODÈLE TENSION DIMENSIONS Multifan 4E40 230 V. 16” Multifan 2E20 230 V. 8” Multifan 4E35 230 V. 14” Multifan 4E50 230 V. 20” Multifan AF24M’E 230 V. 24”...
  • Page 108 Horloge Le GE-28 possède sa propre horloge intégrée. Cette caractéristique est appréciée par les utilisateurs qui désirent savoir l’heure du jour. Lors d’une perte d’alimentation, l’horloge s’arrêtera et repartira à l’heure à laquelle la panne est survenue. Toutefois, la fonction principale de l’horloge est de permettre aux courbes de croissance de fonctionner.
  • Page 109 GE-28 GUIDE UTILISATEUR Les instructions suivantes expliquent la procédure à suivre pour régler la courbe de croissance. Sélectionner le paramètre ayant une courbe de croissance (ex: Consigne Principale, Vitesse Minimum, etc.). S’assurer que le Jour Croissance est OFF. Appuyer simultanément sur + et – pendant deux secondes. À ce moment, le premier jour de la courbe sera affiché.
  • Page 110 GE-28 GUIDE UTILISATEUR 8. Appuyer sur le bouton ¯ . À ce moment, le prochain point de jour sera affiché et ajustable. 9. Répéter les étapes 5 à 8 pour ajuster le reste des points de la courbe. Dans cet exemple, les points de jour sont 1, 20, 30 et 60 alors que les points de valeur sont 80°F, 79°F, 75°F et 71°F.
