IV

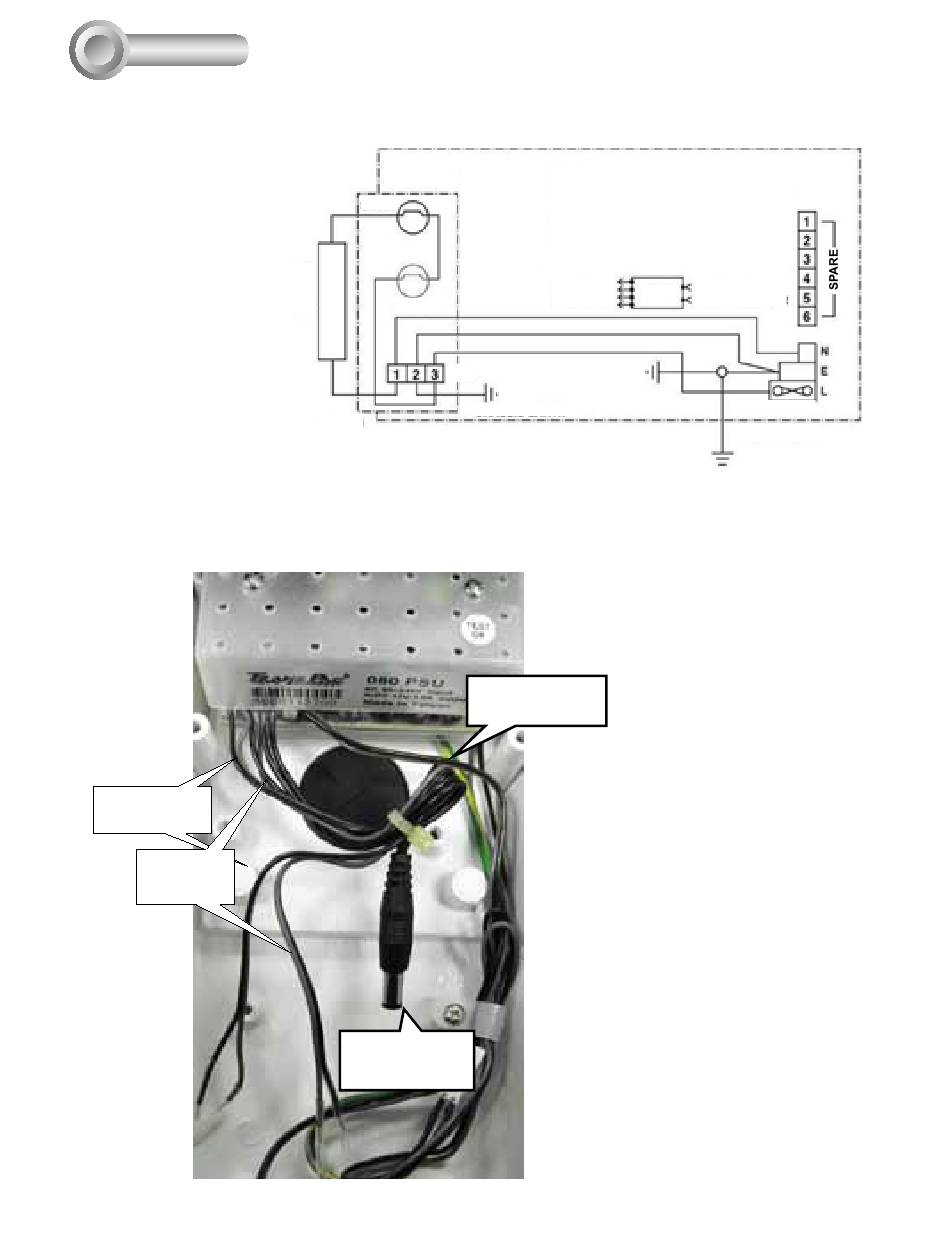

配線圖
下圖是用來調整鏡頭清晰度的配線圖。在機殼後方提供一個備用的6向端子台，可用來連接
額外的攝影機及鏡頭。
TB.1 6向端子台
TB.2 3向端子台
FTB.1 含保險絲端子台
STAT.1 18 ° C調溫器
°
STAT.2 35 C調溫器
H.1 加熱器
PSU 電源供應器
印刷電路板1 熱控制電路板
FS.1 3安培保險絲
電源供應器接頭的DC輸出
1. 接腳1、2、3和4為馬達鏡頭、警笛或喇叭連線的DC 12V輸出。若並未連接上述裝置，請
將纜線從接頭移除。
2. 接腳5和6為攝影機用的DC 12V輸出
接腳1和2
12V輸出
接腳3和4
12V輸出
All manuals and user guides at all-guides.com
STAT.1
H.1
or
B.2
STAT.2
TB.2
PCB.1
接腳5和6攝影
機用DC
12
H1.加熱器
H1, Heater
STAT.1在28 ° C關閉
STAT.1 TURN OFF at 28 C
在18 ° C開啟
TURN ON at 18 C
B2.吹風機
STAT.2在25 ° C關閉
B2, Blower
在35 ° C開啟
STAT.2 TURN OFF at 25 C
TURN ON at 35 C
12VDC X4
PSU
3.5A or 5A
CHASSIS EARTH
機殼接地
加熱器及吹風機
的線路
O
O
TB. 1
O
O
24VAC or
80~260VAC Input
FTB. 1 FS. 1
COVER EARTH
護蓋接地
