Solar Group CKW SMART KIT Installation Rapide

INSTALLATION RAPIDE
Étape 1 :
Ouvrir le carton
Sortez le SMART KIT de l'emballage.
Déposer lentement et placez le support à l'envers.
Il y a deux verrous ESK sur le support.
Utilisez une clé hexagonale (#5 présentes dans le kit)
pour ouvrir les verrous ESK comme indiqué ci-dessous.
Étape 2 :
Fixez le support à la plaque de base
Soulevez la plaque de base et le support.
Utiliser les 2 vis démontées précédemment pour
fixer le support sur la plaque de base comme
indiqué ci-dessous.
Attention : Le support doit être fixé sur la base
Étape 3.
Trouvez un emplacement approprié

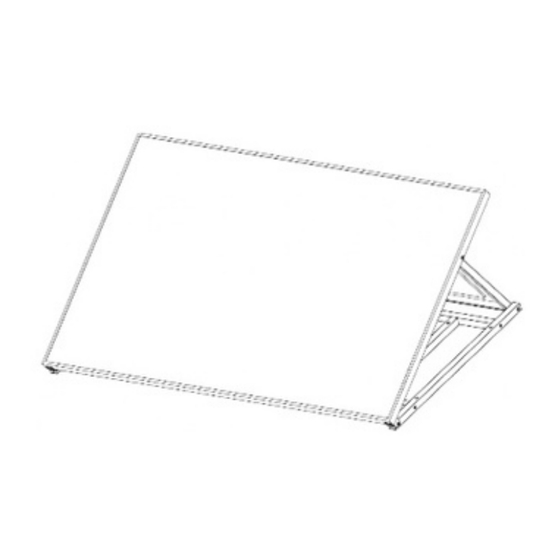

Retournez le Smart Kit face au soleil
Attention : Le Smart Kit dispose d'un câble
d'extrémité de 2 m et doit être placé près de la
prise. Sinon, utilisez le câble d'extension comme
indiqué à l'étape 5.
Recommandation : agencez votre panneau vers
12:00 pour avoir le meilleur rendement possible
Étape 4. Ajustez l'angle du support (facultatif)
Angle Lock est une fonction optionnelle pour
Easy Solar Kit.
Il y a deux verrous d'angle sur le support.
Pour ouvrir les verrous d'angle :
Déposez lentement le panneau solaire.
Dévisser les verrous d'angle
afin d'ajuster par glissement la meilleur
position face au soleil.
Serrez ensuite et l'angle est verrouillé à
nouveau
