- Page 1 Kit photovoltaïque 3kWc avec panneaux 375 Wc Ref.89055...
- Page 2 SOMMAIRE COMPOSITION DU KIT 3kWc CKW SOLAR GROUP_________________3 MONTAGE ELECTRIQUE ______________________________________4 2.1. CABLAGE DU KIT 3kWc CKW SOLAR GROUP ______________________4 A. CABLAGE DES MODULES PHOTOVOLTAÏQUES __________________5 B. BRANCHEMENT ELECTRIQUE________________________________6 C. COFFRET DC _____________________________________________7 D. ONDULEUR ______________________________________________9 E. COFFRET AC ____________________________________________10 F.

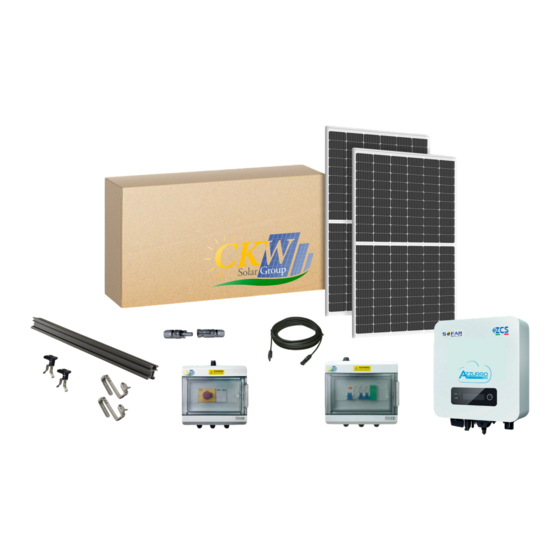

- Page 3 COMPOSITION DU KIT 8 Panneaux 375 Wc Mono 1 Onduleur Monophasé 3000TL 1MPPT 1 Coffret AC 1 Coffret DC Câblage solaire Connecteurs Système de montage pour toit en tuiles Attention = Fixations fournies pour l'installation en portrait de 2 lignes de 4 panneaux...
- Page 4 2. MONTAGE ELECTRIQUE : 2.1 Câblage du kit 3kWc CKW Solar Group Le schéma de câblage unifilaire ci-dessous vous permettra d’avoir une vue globale du kit 3kWc et vous facilitera l’installation du matériel électrique. 8 Panneaux 375 Wc Voc = 41,56x8 V=332,48 Isc=11,46 Onduleur 3000TL Monophase 1MPPT NOTICE DE MONTAGE KIT 3kWc...
- Page 5 Rappel de norme : Le câblage du générateur solaire photovoltaïque doit être réalisé selon les différentes normes et guides en vigueur, notamment la NFC 15-100, le guide UTE C15-712 ainsi que le guide « Spécifications techniques relatives à la protection des personnes et des biens dans les installations photovoltaïques raccordées au réseau ».
- Page 6 8 modules Sunrise 375Wc Boîte de jonction Connecteurs Onduleur 3000 TL Monophasé 1MPPT Coffret AC 3kW CKW-DB-S3 Coffret DC 3kW CKW-JB-1-1 Tableau Module wi-fi Electrique (en option) Câble AC Câble DC Mise à la terre...
- Page 7 Les schémas "Câblage des modules photovoltaïques " et " Branchement électrique" sont exclusivement indicatifs. Veuillez contacter un installateur professionnel spécialisé dans les systèmes photovoltaïques lors de l’installation. C. Coffret DC: Coffret parafoudre photovoltaïque type CKW-JB-1-1 Lire et respecter les instructions fournies avec le coffret DC. Les différents câbles provenant du générateur solaire ou menant à...
- Page 8 Diagramme Coffret DC Conseils de mise en oeuvre Accessibilité aisée pour la maintenance Distance la plus courte possible entre les différents sous-ensembles (champ photovoltaïque, onduleur, réseau,…) S’assurer que la paroi du mur qui supporte les équipements accrochés est suffisamment solide pour supporter leur poids Monter les équipements sur des murs éloignés d’un bureau ou d’une pièce d’habitation pour éviter toute nuisance sonore potentielle des onduleurs.
- Page 9 D. Onduleur: Onduleur 3000TL: Lire et respecter les instructions relatives à l’installation de l’onduleur fournies par le constructeur dans le manuel d’installation. NOTICE DE MONTAGE KIT 3kWc...
- Page 10 E. Coffret AC: Coffret parafoudre photovoltaïque type CKW-DB-S3 Lire et respecter les instructions fournies avec le coffret AC. Les différents câbles provenant de l’onduleur ou menant au compteur doivent être connectés sur les borniers du coffret AC selon les indications figurant sur le schéma suivant NOTICE DE MONTAGE KIT 3kWc...
- Page 11 Diagramme Coffret AC F. Tableau électrique: Merci de bien vouloir vous renseigner auprès de votre fournisseur d'électricité afin de définir le panneau de comptage spécifique à votre installation électrique. NOTICE DE MONTAGE KIT 3kWc...
- Page 12 Doit être installée à proximité des différents équipements concernés : sectionneurs, boites de jonction, coffret DC, onduleur. La société CKW Solar Group décline toute responsabilité en cas de préjudice provoqué par une installation ne respectant pas cette notice. NOTICE DE MONTAGE KIT 3kWc...
- Page 13 Clip cable Rails de montage Rails de montage 2065 mm 1060 mm Protection tuille Terminaison de rail noir Crochet de toit TrussHook ou Unoversal Hook Etrier universel noir Etrier universel noir...
- Page 14 3.1 Liste des piéces Panneaux photovoltaïques Installation portrait 4x2 2. Rail de montage 3. Raccorde de rail de montage 4. Universal Hook Crochet trussHook en option 5. Rembourrage caoutchouc 6. Serre-Câble Rail de montage 7. Embout noir Rail de montage 8. Pince noir pour module NOTICE DE MONTAGE KIT 3kWc...
