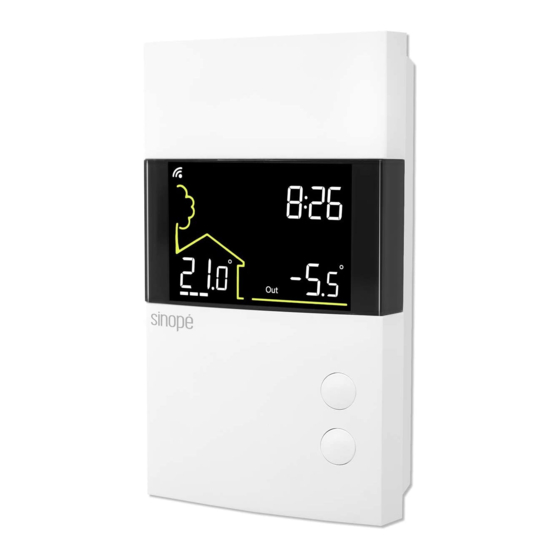

Sinope TH1400ZB-C4 Guide D'installation

TH1400ZB-C4
Guide d'installation
Thermostat basse tension (24 Vca)
intelligent
SORTIE AUXILIAIRE
Le thermostat offre une sortie de chauffage auxiliaire qui
peut servir de deuxième étage de chauffage lors de la
régulation de la température ambiante.
Si la température ambiante est trop éloignée du point de
consigne ou si l'étage principal de chauffage éprouve de la
difficulté à augmenter la température, la sortie auxiliaire
active le deuxième étage de chauffage pour atteindre la
température de consigne.
Les deux sorties peuvent contrôler différents types de
charges de chauffage et peuvent être configurées dans les
paramètres utilisateur.
SCHÉMAS DE BRANCHEMENT
Plinthe électrique
RELIER VOTRE THERMOSTAT À UN SYSTÈME DE DOMOTIQUE CONTROL4
1 Débutez la session de connectivité
de votre contrôleur Control4 en
vous référant au guide d'utilisation
de ce dernier.
3 Connectez tous vos thermostats
en procédant de la même
façon, en allant au prochain
thermostat le plus près.
1
Déverrouillez et soulevez le
couvercle du thermostat.
4
Utilisez les vis fournies pour fixer
la base du thermostat au mur.
Plancher chauffant électrique avec
une plinthe électrique en 2ième étage de chauffage
Valve d'eau chaude
24 V
C
R
W1
W2
S1
Sonde plancher
S 2
Connectez votre thermostat au
2
réseau en appuyant sur les boutons
Sur l'écran du thermostat :
Clignote = Se connecte
Allumé = Connecté
Si la connexion échoue, le symbole
disparaîtra de l'écran.
Référez-vous à notre site Web pour
dépanner l'unité.
4
Lorsque tous les thermostats sont
3e
connectés, fermez la session de
connectivité de votre contrôleur
1er
Control4.
2e
Passerelle
INSTALLER VOTRE THERMOSTAT
Si nécessaire, marquez et percez les
2
trous de fixation appropriés à l'aide
du gabarit d'installation. Au besoin,
utilisez les ancrages muraux fournis.
5
Replacez et verrouillez le couvercle.
BRANCHEMENT DE LA SONDE DE PLANCHER
(OPTIONNEL)
Seulement pour applications de contrôle en mode plancher (F)
ou avec limite de plancher.
120 V
240 V
24 Vca
347 V
valve
normalement ouverte
Pour un usage en mode
plancher ou en mode ambiant
avec limite de plancher.
Non requis en mode ambiant
uniquement.
et simultanément.
3
En fonction du type de chauffage,
insérez chaque fil dans son bornier
et vissez solidement.
(Voir schémas de branchement aux
pages suivantes.)
6 Alimentez le thermostat.
Sonde
