Page 1
Solution de chauffage connecté Comap Smart Home Manuel d’installation...
Page 2
Précautions • Lire attentivement cette notice avant installation • Doit être installé selon les normes en vigueur, par un professionnel • Avant toute intervention, assurez-vous d’avoir coupé le courant...
Page 3
Table des matières COMPATIBILITÉ �����������������������������������������������������������������������������������������������������4 CONTENU DU PACK �����������������������������������������������������������������������������������������������4 PRINCIPE D’INSTALLATION������������������������������������������������������������������������������������5 THERMOSTAT��������������������������������������������������������������������������������������������������������6 PRÉCONISATIONS D’INSTALLATION �����������������������������������������������������������������������8 INSTALLATION ������������������������������������������������������������������������������������������������������9 CONTACT SEC : REMPLACEMENT D’UN THERMOSTAT FILAIRE ������������������������������12 CONTACT SEC : PREMIÈRE INSTALLATION ������������������������������������������������������������18 FIL PILOTE : INSTALLATION ���������������������������������������������������������������������������������23 TEST DE CHAUFFE �����������������������������������������������������������������������������������������������29 FINALISATION DE L’INSTALLATION �����������������������������������������������������������������������30 SPÉCIFICATIONS �������������������������������������������������������������������������������������������������32...
Page 4
COMPATIBILITÉ Le thermostat de la gamme Comap est compatible avec la plupart des systèmes de chauffage. Contact sec Fil pilote Chauffage gaz Chauffage fioul Chauffage bois Pompe à chaleur Chauffage électrique (contact sec) Chauffage électrique (fil pilote) Vérifiez votre compatibilité sur le site www.comapsmarthome.com...
Page 5
PRINCIPE D’INSTALLATION Le ou les module(s) La passerelle Le thermostat se branche(nt) sur se branche à la se fixe au mur dans le système de chauffage box internet une pièce de vie (ex : le salon) 19.5 Les trois appareils communiquent entre eux par ondes radio (6lowpan). La distance maximale entre la passerelle, le module chauffage et le thermostat dépend de la structure du bâtiment (épaisseur des murs, matériaux de construction) et de l’environnement radio (lignes à...
Page 6

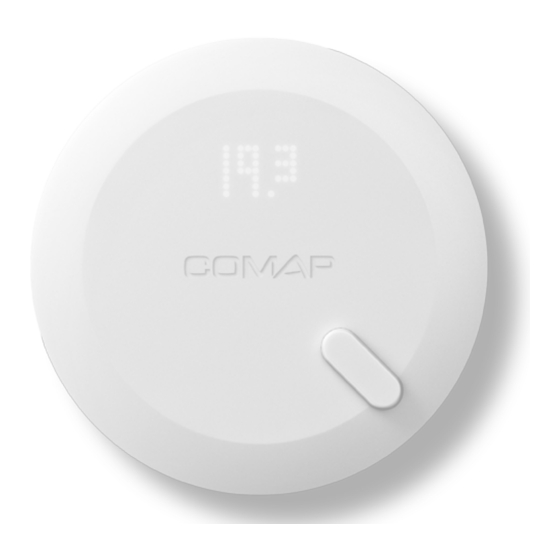

THERMOSTAT Affichage LED Flèches tactiles Zone tactile Indicateur de chauffe Éléments de commande Les flêches tactiles La zone tactile permet permettent de définir la de réveiller le produit température de consigne A l’installation Redémarrage Association en cours Mise à jour en cours avec le module Veuillez patienter...
Page 7
À l’allumage Chauf- Chauf- Ordre de Ordre Température Température Bienvenue fage fage chauffe d’arrêt ambiante de consigne coupé en cours Codes erreur Problème d’association Problème de communication Désassociation En cas de problème d’association, approchez le thermostat à moins de 10 cm du module chauffage puis réveillez le thermostat.
Page 8
PRÉCONISATIONS D’INSTALLATION Où installer le thermostat COMAP Smart Home Veillez à installer le thermostat dans une pièce de vie de manière à ce que la température mesurée soit celle des zones habitées. Emplacements recommandés • Dans une pièce de vie, généralement dans le salon •...
Page 9
INSTALLATION Branchez la passerelle Branchez la passerelle à la box internet grâce aux deux câbles fournis. Note : Si la box internet ne dispose pas de port USB, vous pouvez brancher la passerelle sur secteur via un char- geur USB (non fourni). 19.5 Les deux LEDS de la passerelle doivent s’allumer et être fixes : •...
Page 10
Sur le thermostat, retirez la languette de protection des piles Un symbole apparaît alors sur l’écran du thermostat, indiquant le bon démarrage du produit.
Page 11
Coupez le courant Afin d’éviter tous risques d’électrocution, coupez le courant général du logement Les étapes suivantes dépendent des systèmes de chauffage : Contact sec : remplacement d’un thermostat filaire ���������������������������������������12 Contact sec : première installation �������������������������������������������������������������������18 Fil pilote : installation ����������������������������������������������������������������������������������������23...
Page 12
CONTACT SEC : REMPLACEMENT D’UN THERMOSTAT FILAIRE GAZ, FIOUL, BOIS, PAC, ÉLECTRIQUE Démontez la façade de l’ancien thermostat Regardez le nombre de fils branchés dans votre thermostat. Le nombre de fils influera sur l’emplacement du module chauffage : • 4 FILS : Branchez le module chauffage à la place de votre ancien thermostat. Voir p.
Page 13
Débranchez votre ancien thermostat Puis enlevez le socle. Ouvrez le module chauffage Ouvrez le module en déclipsant l’arrière.
Page 14
Ouvrez le capot de protection Dévissez la vis du capot de protection avec un tourne-vis Torx 8, ouvrez-le puis faites passer les fils dans le trou du socle Branchez les fils Branchez vos 4 fils comme indiqué. Généralement le fil Phase (L) est rouge et le fil Neutre (N) est bleu.
Page 15
Fixez le socle du module chauffage Fixez-le à l’aide des chevilles et vis.
Page 16
Remettez le courant 19.5 Refermez le(s) module(s) chauffage Le témoin d’alimention du/des module(s) chauffage doit être allumé et l’icône communication doit clignoter, indiquant une demande d’association au thermostat.
Page 17
Rapprochez le thermostat du module chauffage à 5 centimètres Réveillez le Thermostat COMAP CSH Posez votre main au centre pour le réveiller. L’écran doit s’allumer. L’icône d’association apparaît sur l’écran du thermostat qui s’associera automatiquement au module chauffage.
Page 18
CONTACT SEC : PREMIÈRE INSTALLATION ou remplacement d’un thermostat filaire 2-3 fils 19.5 CHAUDIÈRE, POÊLE, PÀC, CONTACTEUR Chaudière (ou poêle ou pompe 30 m à chaleur) maxi Module Thermostat 19.5 chauffage Radiateur à eau Radiateur à eau Radiateur à eau...
Page 19
Branchez le module sur le système de chauffage Pour l’installer, ouvrez le capot de protection de votre chaudière et repérez le bornier de connexion du thermostat d’ambiance, à l’aide de la notice de votre chaudière. Reliez les bornes L (phase) et N (neutre) du module chauffage aux bornes L et N de la chaudière ou du boîtier de raccordement.
Page 20
Fixez le socle du module chauffage Fixez-le à l’aide des chevilles et vis.
Page 21
Remettez le courant Refermez le(s) module(s) chauffage Le témoin d’alimention du/des module(s) chauffage doit être allumé et l’icône communication doit clignoter, indiquant une demande d’association au thermostat.
Page 22
Rapprochez le thermostat du module chauffage à 5 centimètres Réveillez le Thermostat COMAP CSH Posez votre main au centre pour le réveiller. L’écran doit s’allumer. L’icône d’association apparaît sur l’écran du thermostat qui s’associera automatiquement au module chauffage.
Page 23
FIL PILOTE : INSTALLATION VERSION ÉLECTRIQUE Installation sur chauffage électrique avec fils pilotes centralisés (Monozone) 19.5 Tableau électrique Passerelle Radiateur 30 m électrique maxi Module chauffage Thermostat 19.5 Radiateur électrique Radiateur électrique...
Page 24
Installation sur chauffage électrique avec plusieurs fils pilotes (Monozone ou Multizones) 19.5 Tableau Passerelle électrique Radiateur 30 m électrique maxi Module Thermostat chauffage 19.5 Radiateur électrique Module 19.5 chauffage Radiateur électrique Module 19.5 chauffage Note Multizones : Vous pouvez créer jusqu’à 10 zones, avec un ou plusieurs radiateurs dans chaque zone.
Page 25
Ouvrez le capot de protection Ouvrez le module chauffage Ouvrez module déclipsant l’arrière. Puis faites passer les fils dans le trou du socle.
Page 26
Fixez le socle du module Branchez les fils chauffage Fixez-le à l’aide des chevilles et vis. Branchez vos 3 fils comme indiqué. Généralement, le fil Phase (L) est rouge, le fil Neutre (N) est bleu et le fil Pilote (FP) est noir. Répétez l’installation du module chauffage pour chaque radiateur.
Page 27
Remettez le courant Refermez le(s) module(s) chauffage Le témoin d’alimention du/des module(s) chauffage doit être allumé et l’icône communication doit clignoter, indiquant une demande d’association au thermostat.
Page 28
“programmation” prog Rapprochez le thermostat du module chauffage à 5 centimètres Réveillez le Thermostat COMAP CSH Posez votre main au centre pour le réveiller. L’écran doit s’allumer. L’icône d’association apparaît sur l’écran du thermostat qui s’associera automatiquement au module chauffage.
Page 29
TEST DE CHAUFFE 19.5 Si vous le souhaitez, vous pouvez effectuer un test de chauffe en montant la température à l’aide de la flèche droite : une flamme apparait sur l’écran du thermostat et l’indicateur de chauffe devient rouge, indiquant un ordre de chauffe.
Page 30
FINALISATION DE L’INSTALLATION Enlevez le socle du thermostat en le déclipsant. Fixez le socle au mur à l’aide des vis et chevilles. Emplacement conseillé P.8 Refermez le thermostat en le clipsant.
Page 31
FÉLICITATIONS, VOTRE INSTALLATION EST TERMINÉE�...
Page 33
Besoin d’une réponse technique ou d’un simple conseil ? N’hésitez pas à nous contacter, notre assistance se fera un plaisir de vous répondre : FAQ : http://support.comapsmarthome.com Email : contact@comapsmarthome.com...
