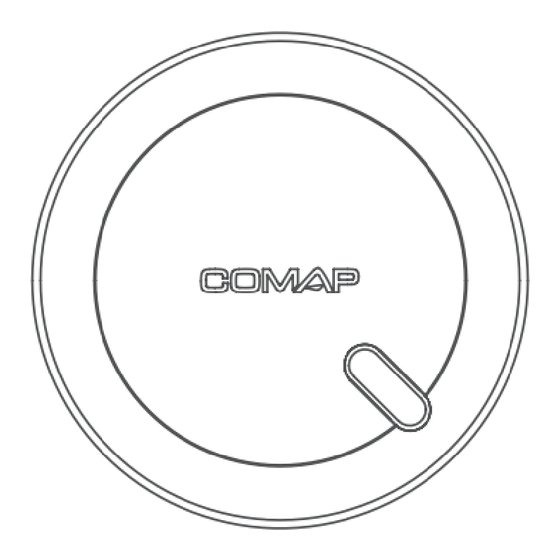

- Page 1 Manuel d’installation Solution de chauffage connecté...
-
Page 2: Précautions
Précautions • Lire attentivement cette notice avant installation • Doit être installé selon les normes en vigueur, par un professionnel • Avant toute intervention, assurez-vous d’avoir coupé le courant... -
Page 3: Compatibilité
COMPATIBILITÉ PRINCIPE D’INSTALLATION La nouvelle solution de thermostat intelligent de COMAP est compatible Le thermostat Le ou les module(s) La passerelle avec la plupart des systèmes de chauffage. se fixe au mur dans se branche(nt) sur se branche à la box une pièce de vie... - Page 4 THERMOSTAT À l’allumage 19.5 Ordre de Ordre Température Température Chauffage Chauffage Bienvenue Affichage LED chauffe d’arrêt ambiante de consigne coupé en cours Flèches tactiles Codes erreur Zone tactile Indicateur de chauffe 19.5 Problème d’association Problème de communication Désassociation Éléments de commande En cas de problème d’association, approchez le thermostat à...
-
Page 5: Préconisations D'installation
PRÉCONISATIONS INSTALLATION D’INSTALLATION Où installer le thermostat COMAP Smart Home Branchez la passerelle Branchez la passerelle à la box internet grâce aux deux câbles fournis. Veillez à installer le thermostat dans une pièce de vie de manière à ce que la température mesurée soit celle des zones habitées. - Page 6 Sur le thermostat, retirez la languette de protection Coupez le courant des piles Afin d’éviter tous risques d’électrocution, coupez le courant général du logement Un symbole apparaît alors sur l’écran du thermostat, indiquant le bon démarrage du produit. Les étapes suivantes dépendent des systèmes de chauffage : VERSION GAZ, FIOUL, BOIS, PAC, ÉLECTRIQUE (CONTACT SEC) Remplacement d’un thermostat filaire ..........
-
Page 7: Gaz, Fioul, Bois, Pac, Électrique (Contact Sec)
GAZ, FIOUL, BOIS, PAC, ÉLECTRIQUE (CONTACT SEC) Ouvrez le module chauffage Ouvrez le module en déclipsant l’arrière. INSTALLATION CONTACT SEC Remplacement d’un thermostat filaire Démontez la façade de l’ancien thermostat Débranchez votre ancien thermostat Puis enlevez le socle. Regardez le nombre de fils branchés dans votre thermostat. Le nombre de fils influera sur l’emplacement du module chauffage : •... - Page 8 Ouvrez le capot de protection Branchez les fils Fixez le socle du module chauffage Dévissez la vis du capot de protection avec un Branchez vos 4 fils comme indiqué. tourne-vis Torx 8, ouvrez-le puis faites passer Généralement le fil Phase (L) est rouge Fixez-le à...
- Page 9 GAZ, FIOUL, BOIS, PAC, ÉLECTRIQUE (CONTACT SEC) Branchez le module sur le système de chauffage Pour l’installer, ouvrez le capot de protection de votre chaudière (à l’aide, si nécessaire, de INSTALLATION CONTACT SEC son manuel). Repérez le bornier de connexion du thermostat d’ambiance. 19.5 Remplacement d’un thermostat filaire 2-3 fils ou première installation Reliez les bornes L (phase) et N (neutre) du module chauffage aux bornes L et N de la...
-
Page 10: Version Électrique
VERSION ÉLECTRIQUE (FIL PILOTE) Fixez le socle du module chauffage Fixez-le à l’aide des chevilles et vis. INSTALLATION FIL PILOTE Installation sur chauffage électrique avec fils pilotes centralisés - Mono-zone - 19.5 Tableau électrique Passerelle 16A/20A* Radiateur 30 m électrique maxi Module chauffage Thermostat... - Page 11 Installation sur chauffage électrique avec plusieurs fils pilotes - Mono-zone ou multi-zones - 19.5 Ouvrez le module chauffage Ouvrez le capot de protection Tableau électrique Passerelle Ouvrez le module en déclipsant l’arrière. 16A/20A* Radiateur 30 m électrique maxi Module Thermostat chauffage 19.5 Radiateur...
- Page 12 INSTALLATION Fixez le socle du module Branchez les fils SUITE DES ÉTAPES (Commune à toutes les installations) chauffage A. Remettez le courant Fixez-le à l’aide des chevilles et vis. Branchez vos 3 fils comme indiqué. Généralement, le fil Phase (L) est rouge, le fil Neutre (N) est bleu et le 19.5 fil Pilote (FP) est noir.
- Page 13 Pensez ensuite à baisser la température en appuyant sur la flèche gauche du thermostat. E. Réveillez le Thermostat COMAP CSH Appuyez au centre pour le réveiller. Si vous avez plusieurs modules chauffage, répétez les étapes D. et E. L’écran doit s’allumer. L’icône d’association apparaît pour chacun des modules.
- Page 14 F. Vérification d’installation par SMS G. Fixez le thermostat Afin de vérifier instantanément la bonne communication du thermostat, vous pouvez Enlevez le socle du thermostat Fixez le socle au mur à l’aide des vis envoyer le numéro de série (comportant 12 caractères) figurant au dos de la boîte par en le déclipsant.
-
Page 15: Spécifications
SPÉCIFICATIONS Certificats et conditions générales Dimensions COMAP déclare que l’appareil est conforme aux exigences Thermostat : 110x110x25mm essentielles et aux autres dispositions pertinentes de la Module chauffage : 110x110x25mm Rendez-vous sur la page Passerelle : 82x82x23mm directive R&TTE 1999/5/CE. www.comapsmarthome.com Caractéristiques sans fil... - Page 16 Besoin d’une réponse technique ou d’un simple conseil ? N’hésitez pas à nous contacter, notre assistance se fera un plaisir de vous répondre : FAQ : http://support.comapsmarthome.com Email : contact@comapsmarthome.com...
