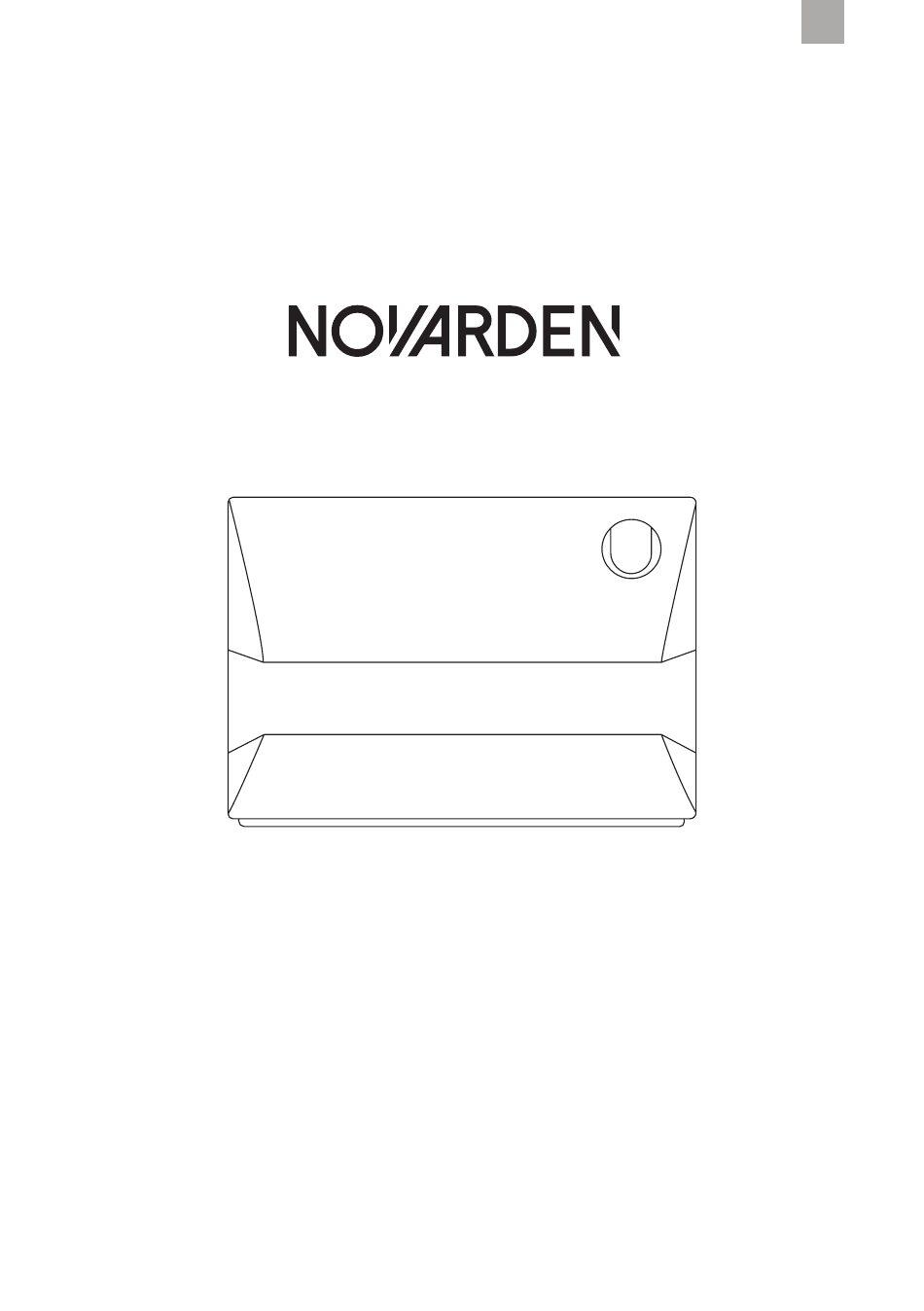

- Page 1 Pompe à chaleur pour piscine NSH90f/NSH130f Manuel d’installation et d’utilisation...
- Page 2 Manuel d’utilisation Nous vous remercions d’avoir choisi la marque NOVARDEN, et nous espérons que vous trouverez entière satisfaction dans l’utilisation de votre appareil au quotidien. Si malgré ce manuel vous rencontrez des incompréhensions d’utilisation ou des situations qui n’ont pas été mentionnées dans ce document, notre Service Client et Technique se tient à...
-
Page 3: Table Des Matières
Table des matières Précautions d’emploi et sécurité ........2 Recommandations ............4 Caractéristiques de l’appareil ........5 Contenu de boite .................5 Paramètres techniques ..........6 Dimensions ..............7 Installation de la pompe à chaleur ......8 Schéma de la pompe à chaleur ............8 Emplacement et conditions requises ..........8 Schéma d’installation ................9 Avis avant installation ................10 Câblage ....................11... -
Page 4: Précautions D'emploi Et Sécurité
Précautions d’emploi et sécurité Il est important de tester le circuit d’installation de l’appareil, avant et après sa mise en place, pour vérifier qu’aucune fuite de gaz n’est présente. Toute manipulation du gaz doit être effectuée par un professionnel qualifié. Ne tentez pas de réparer la pompe à chaleur par vous-même. - Page 5 Précautions d’emploi et sécurité • Si vous constatez un quelconque dysfonctionnement comme un bruit, de la fumée, une odeur ou une fuite électrique, mettez immédiatement l’appareil hors tension et contactez votre installateur professionnel. • N’utilisez et ne stockez pas de combustibles gazeux ou liquides tels que des diluants/solvants, peinture ou essence proche de l’appareil car il y aurait risque d’incendie.
-
Page 6: Recommandations
Recommandations • L’installation de la pompe à chaleur doit être effectuée par des professionnels qualifiés uniquement. • Réglez raisonnablement la température de l’eau de la piscine pour assurer un fonctionnement sûr et efficace de l’appareil. • Veillez à ne pas obstruer la sortie d’air, pour assurer un fonctionnement optimal de l’appareil et éviter que celui-ci ne perde en efficacité. -
Page 7: Caractéristiques De L'appareil
Caractéristiques de l’appareil • Températures de chauffe de l’appareil comprises entre 18°C et 40°C. Les performances de l’appareil peuvent varier selon les conditions climatiques extérieures, votre localisation géographique, etc. • Températures extérieures idéales pour des performances élevées de la pompe à chaleur comprises entre -10°C et 43°C •... -
Page 8: Paramètres Techniques
Paramètres techniques Modèle NSH90f NSH130f Temp. de fonctionnement (°C) -10~43 Conditions de performance : Air 27°C, Eau 27°C, Humidité 80% Volume piscine max (m Puissance calorifique (kW) 14~7.4 14.5~7.1 Conditions de performance : Air 15°C, Eau 26°C, Humidité 70% Volume piscine max (m Puissance calorifique (kW) 7.3~4.7... -
Page 9: Dimensions
Dimensions Modèle/Dimensions (mm)/Lettre NSH90f NSH130f Ces données peuvent être amenées à évoluer sans préavis. NOTE : Le schéma de la pompe à chaleur ci-dessus sert au technicien en charge de l’installation. Le produit peut être amené à évoluer de façon régulière et ce sans... -
Page 10: Installation De La Pompe À Chaleur
Installation de la pompe à chaleur Schéma de la pompe à chaleur 1. Câble d’alimentation 4. Entrée 2. Sortie 5. Grille de protection extérieure 3. Raccords de connexion NOTE : Ce schéma composé du circuit hydraulique est un support de référence pour faciliter son installation. -
Page 11: Schéma D'installation
Installation de la pompe à chaleur Il est indispensable d’installer la pompe à chaleur dans un endroit avec une bonne ventilation, sur une surface stable et plane. L’appareil doit toujours être positionné droit, à la verticale. Veuillez laisser un espace d’au moins 50cm entre la pompe à chaleur et tout obstacle (mur, buisson, etc.). -
Page 12: Avis Avant Installation
Installation de la pompe à chaleur Avis avant installation Fixation L’armature de l’appareil doit être fixée avec des écrous (M10) à une base en béton ou avec des équerres. La fondation en béton doit être solide et stable et les équerres doivent être dotées d’une protection antirouille. -
Page 13: Câblage
Installation de la pompe à chaleur Attention : ne pas installer les tuyaux de sorte à ce qu’ils passent derrière l’évaporateur de la pompe à chaleur. Dans le cas où cela ne peut être évité, recouvrez les tuyaux de mousse isolante thermique. Pompe annexe L’appareil nécessite l’utilisation d’une pompe annexe (non fournie). -
Page 14: Mise Sous Tension
Installation de la pompe à chaleur Mise sous tension Après avoir terminé et vérifié l’installation du câble d’alimentation, veuillez mettre la pompe à chaleur sous tension. Pour une bonne utilisation de l’appareil, veuillez procéder comme suit : • Ouverture de la pompe de piscine, puis ouverture de la pompe à... -
Page 15: Tableau Du Câblage Électrique
Veillez à ce que le câble soit en parfait état. Des dangers électriques peuvent subvenir si celui-ci était défectueux. Le cas échéant, veuillez contacter le Service client NOVARDEN au plus tôt. • Ne jamais retirer la prise électrique du courant lorsque la pompe à chaleur est en fonction. -
Page 16: Instructions
Instructions Symbole Désignation Fonctionnement Verr./Déverr Appuyez pendant 3s pour verrouiller l’écran d’affichage de l’écran ON/OFF Appuyez pour allumer ou éteindre la pompe à chaleur Appuyez pour régler la température de l’eau ou sélectionner le Haut/Bas mode souhaité Appuyez pour choisir le mode de fonctionnement souhaité Boost/Silence 1. - Page 17 Wi-fi Veuillez retrouver les informations nécessaires à l’appairage de la pompe à chaleur dans le Guide APP disponible sur le site www.novarden.com, rubrique «Chauffage». Dégivrage Lorsque la pompe à chaleur est en dégivrage automatique, le voyant clignote sur l’écran d’affichage. Une fois terminé, la pompe reprendra automatiquement son programme de chauffe.
- Page 18 Instructions En mode chauffage, appuyez sur simultanément pendant 5 secondes pour forcer le démarrage du dégivrage. Le voyant clignote et le dégivrage commence. Lorsque celui-ci arrête de clignoter, le dégivrage est terminé. NOTE : L’intervalle entre deux dégivrages forcés doit être supérieur à 30 minutes. Vérification de l’état de fonctionnement via l’écran d’affichage 1.
- Page 19 Instructions Temp du tuyau de refroidissement °C/ °F Angle d’ouverture du détendeur EEV Données d’état de fonctionnement du tr/min moteur du ventilateur 6. Changement l’unité température (Celsius/ Fahrenheit). Lorsque l’écran d’affichage est allumé, appuyez simultanément pendant 5 secondes pour passer d’une unité...
-
Page 20: Test De L'appareil
Il est interdit d’effectuer ce contrôle dans les zones fermées. En cas d’une suspicion de fuite, cessez toute utilisation de la pompe à chaleur et contactez le service Client NOVARDEN. En fonctionnement Une fois la pompe à chaleur en fonctionnement, un phénomène de dégagement de condensation sera visible par le bas de la pompe... -
Page 21: Entretien
Client si une intervention ou des réparations sur l’appareil sont nécessaires. Ne jamais tenter de réparer l’appareil vous-même au risque de dommages corporels. La garantie NOVARDEN ne pourra être appliquée en cas d’intervention en amont de votre part. -
Page 22: Dépannage
Dépannage Tableau : Dysfonctionnements et causes possibles Toute personne intervenant sur la pompe à chaleur NOVARDEN NSH35s ou NSH55s doit y être habilitée et avoir un certificat d’intervention sur les produits réfrigérants valide. Dysfonctionnement Raison Solution Attendre jusqu’à ce que la Aucune puissance puissance soit rétablie... -
Page 23: Codes Défauts
Dépannage NOTE : Si vous constatez l’un de ces cas de figure, arrêtez et mettez immédiatement l’appareil hors tension à l’aide de l’interrupteur principal. Contactez votre installateur professionnel en cas de coupure inopinée ou lorsque le fusible ou le disjoncteur saute régulièrement. - Page 24 Dépannage Défaut de débit d’eau Défaut d’alimentation électrique Différence de température d’eau entrée / sortie trop importante Température de sortie d’eau trop élevée ou trop faible Température d’échappement trop élevée Protection contre la surchauffe de l’évaporateur (en mode refroidissement uniquement) Protection température extérieure trop élevée ou trop faible En attente de dégivrage Défaillance du module d’entraînement du compresseur...
-
Page 25: Application Mobile
Téléchargez l’application mobile disponible sous Androit et iOS, puis créez un compte. Pour cela, suivez les étapes indiquées directement dans l’application. Appairage de l’appareil Veuillez retrouvez les informations nécessaires à l’appairage de la pompe à chaler dans le Guide APP disponible sur le site www.novarden.com, rubrique « Chauffage». -
Page 26: Garantie Et Sav
Garantie et SAV Assistance France Notre Service Relation Client NOVARDEN est à votre disposition : Par e-mail : support@novarden.com NOTE : Sont exclues de la garantie toutes pannes provenant d’une oxydation, d’un choc ou d’une utilisation anormale. Les accessoires ne sont pas couverts par la... -
Page 27: Consignes De Recyclage
NOVARDEN, l’emballage original est la meilleure protection contre les dommages. Si toutefois vous souhaitez jeter l’emballage de votre NOVARDEN, vous pouvez le faire dès lors que votre période de rétractation est terminée.
