Sommaire des Matières pour JETStream DUNA

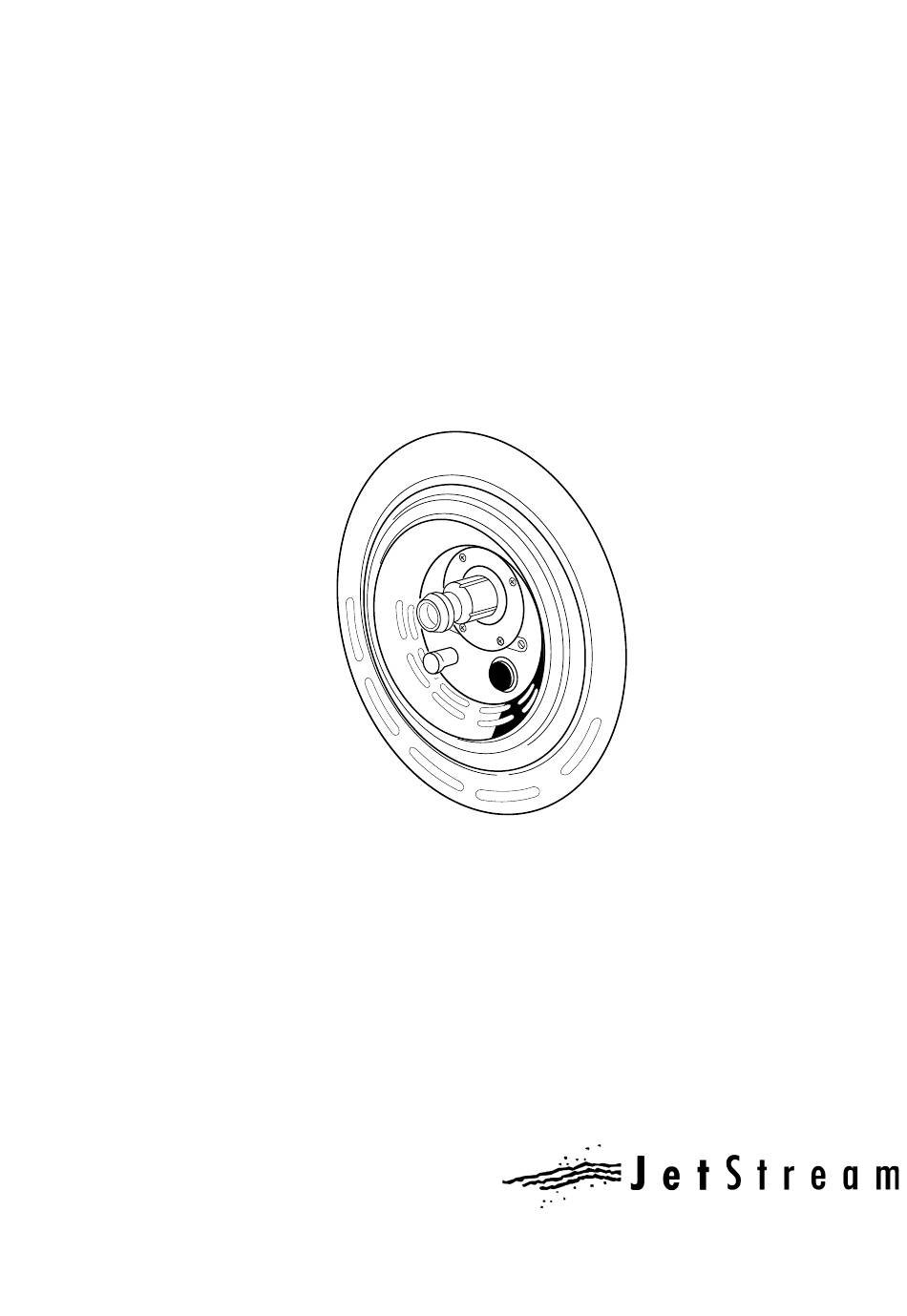

- Page 1 MODE D’EMPLOI MONTAGE DE LA PIECE A SCELLER DANS LE COFFRAGE MONTAGE DE LA PIECE COMPLEMENTAIRE DUNA...
- Page 2 Hivernage: Si le JETSTREAM DUNA risque les effets du gel, il est conseillé de descendre le niveau d’ eau de la piscine juste en dessous l’aspiration. Ouvrez les deux vannes et enlevez l’ecrou de vidange à la partie basse de la pompe.
- Page 3 Montage de la pièce à sceller dans le coffrage Montage (fig. 1 ) Positionner la pièce à sceller dans le coffrage de telle manière que l’étiquette rouge „haut“ (Oben) se trouve en haut. Vu de l’intérieur du bassin,le tuyau de refoulement se trouve alors sur l’axe vertical au-dessus du centre du boîtier, le tuyau d’aspiration se trouve en bas à...
- Page 4 Montage de la pièce complémentaire Instructions pour montage final Montage de la a buse et du tube de commande pneumatique 1. Retirer l’écrou du presse-étoupe (13) et ôter la fausse rondelle. Laisser le joint d’étanchéité (16) dans le boîtier. 2. Placer sur l’un des côtés du raccord double (14) le tuyau de commande (15) long de 6 m (tuyau PVC diam.
- Page 5 Pour le perçage des 5 trous: s’aider soit du croquis ci - contre soit des joints de fixation après perçage monter d’abord: plaques et JETSTREAM contreplaques sans omettre les deux joints. monter enfin les poignées, le capots de fixation supérieur en premier.
- Page 6 Seuls des électriciens spécialisés sont autorisés à effectuer des travaux sur les pompes uwe Jetstream. Les normes en vigueur, les normes DIN VDE et UTE ainsi que les instructions de prévention applicables contre les accidents sont à...
- Page 7 SCHEMA DE BRANCHEMENT A REALISER SCHEMA DE BRANCHEMENT A REALISER POMPE 1,7 kW MONOPHASEE 230 VOLTS POMPE 3,2 kW MONOPHASEE 230 VOLTS ALIMENTATION ALIMENTATION Diffférentiel 30mA 0bligatoire Diffférentiel 30mA 0bligatoire TERRE TERRE NEUTRE PHASE NEUTRE PHASE 6 14 A2 6 14 A2 TUBE PNEUMATIQUE TUBE PNEUMATIQUE NEUTRE PHASE...
- Page 8 GmbH Buchstraße 82 · Postfach 2020 D-73510 Schwäbisch Gmünd Tel. (07171) 103 -0 · Fax (07171) 103 -106...
