Avant de débuter le montage, assurez-vous que la surface est parfaitement propre et plane. Les
irrégularités sur la surface devront être supprimées, afin de garantir un bon appui du système et une
transmission de charge équilibrée. Produit compatible avec les revêtements de type : bitume, gravier,
membrane, béton, sol.
La distance minimale entre ouvrages émergents voisins devra être respectée tel que précisé à l'article 5.4.1
du DTU43.1
Elle est rappelée dans la figure suivante en fonction de la dimension en vis-à-vis de l'équipement (cette
prescription découle des exigences de réalisation, d'entretien et de réfection des ouvrages d'étanchéité).
l (m)
< 0,4
0,4 ≤ l ≤ 1,2
> 1,2

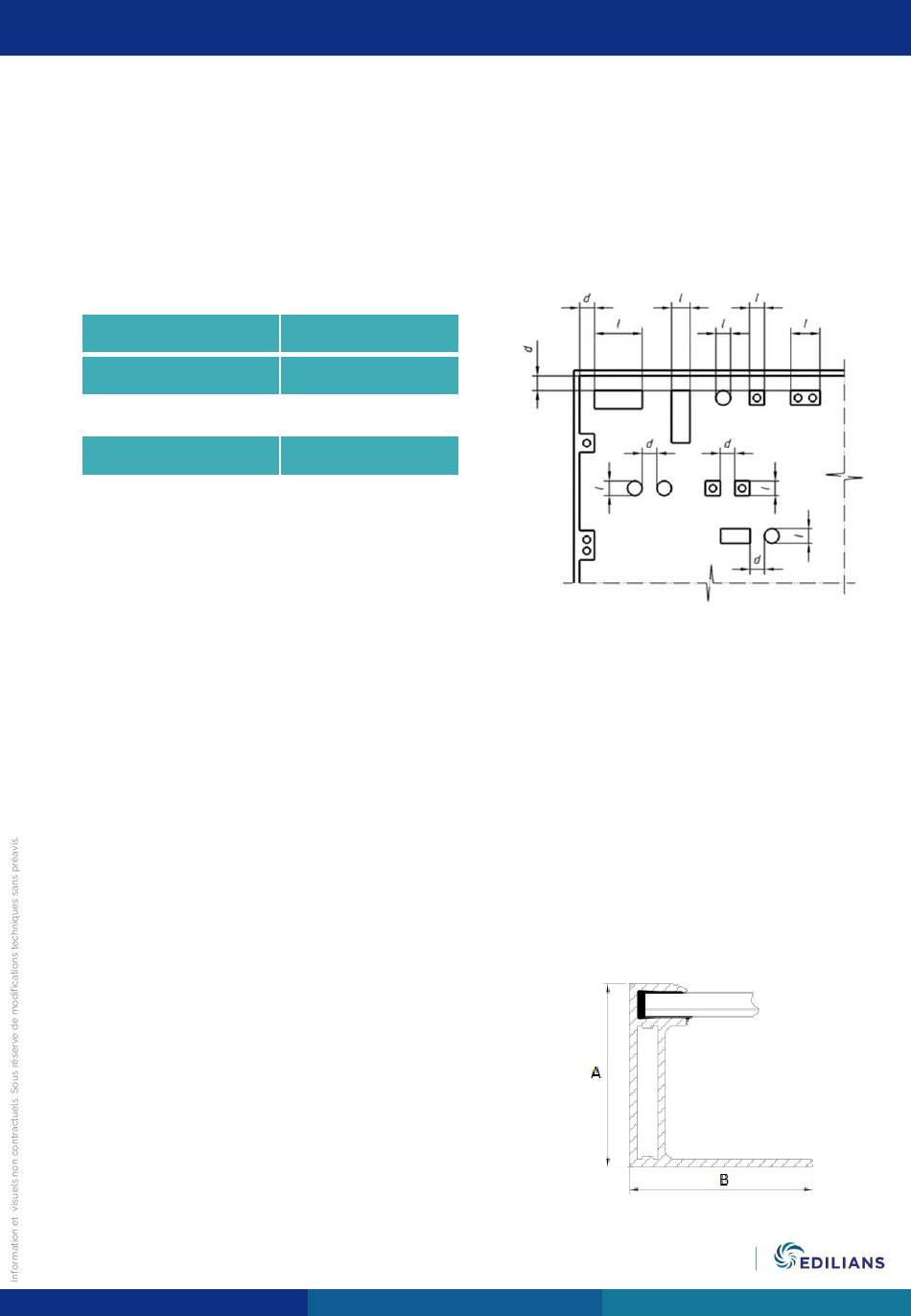

Figure : Implantation des ouvrages émergents
Le système EASY ROOF FLAT est adapté pour
des modules ayant une hauteur de cadre comprise entre 30 et 50 mm et une largeur jusqu'a 1100 mm
maximum. Les modules sans cadre ne peuvent pas être
utilisés avec ce système.
Les instructions de montage du fabricant de module,
notamment les autorisations de fixation des brides sur le cadre du module doivent être respectées.
COMPATIBILITE MODULES SUR LE SYSTEME
Les modules cadrés sont mécaniquement compatibles avec le système EASY ROOF FLAT si toutes les
conditions ci-dessous sont remplies :
Les modules ont les agréments IEC 61215 et IEC 61730
-
Le cadre est conforme aux spécifications dimensionnelles ci-dessous :
-
•
798 mm ≤ Largeur ≤ 1170 mm
1257 mm ≤ Longueur ≤ 2200 mm
•
•
30mm ≤ Epaisseur (A) ≤ 50 mm
Notice de montage EASY ROOF FLAT
d (m)
0,25
0,5
1
4
