MODE DE CUISSON DOUBLE
Dans ce mode, l'aliment est cuit simultanément par l'énergie
des micro-ondes et l'énergie des éléments chauffants du
gril. Régler le temps de cuisson à l'aide de la molette
ROTATIVE. Puis choisir le mode grill combiné en appuyant
trois fois sur la touche MODE DE CUISSON. Choisir
ensuite la puissance des micro-ondes à l'aide de la molette
ROTATIVE. Lorsque la touche DEPART est enfoncée, les
opérations suivantes ont lieu :
Figure O-4 page 31
1. Les relais RY1, RY2 et RY3 sont amorcés.
2. Les chiffres de l'affichage numérique commencent le
compte à rebours à zéro.
3. Ensuite, les composants suivants sont enclenchés.
Transformateur haute tension Elément chauffant du gril
Magnétron
Condensateur H.T.
Redresseur H.T.
4. Maintenant l'aliment est cuit simultanément par les micro-
ondes et l'énergie des éléments chauffants du gril.
5. A la fin du temps de cuisson sélectionné, un signal sonore
est entendu et les contacts des relais sont ouverts, puis
les éléments activés dans l'item 3 sont désactivés.
6. Lors d'une cuisson en mode combiné, la puissance des
micro-ondes est limitée à 70% (via le C.I.).
DECONGELATION EXPRES / CUISSON
EXPRES / PROGRAMME DE MENU EXPRES
Les modes de cuisson et le temps de cuisson sont auto-
matiquement mémorisés et sélectionnés sur base des
programmes.
RAPPORT TEMPOREL ON/OFF
En mode de cuisson combinée, le magnétron fonctionne
dans une base de temps de 48 secondes. Le tableau
suivant indique le rapport temporel ON / OFF à chaque
sortie de puissance du magnétron.
FONCTIONS DES COMPOSANTS IMPORTANTS
MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en enfonçant la touche d'ouverture
de porte du panneau de commande. Lorsque le bouton
d'ouverture de la porte est enfoncé, le levier de cuisson est
déplacé vers le haut et actionne la tête de verrouillage. La
tête du loquet est déplacée vers le haut, et dégagée du
crochet de loquet. Maintenant la porte peut être ouverte.
PORTE
DOOR
CROCHET
LATCH HOOK
DE LOQUET
TETE DE
LATCH
LOQUET
HEADS
DOOR OPEN BUTTON
TOUCHE D'OUVERTURE DE LA PORTE

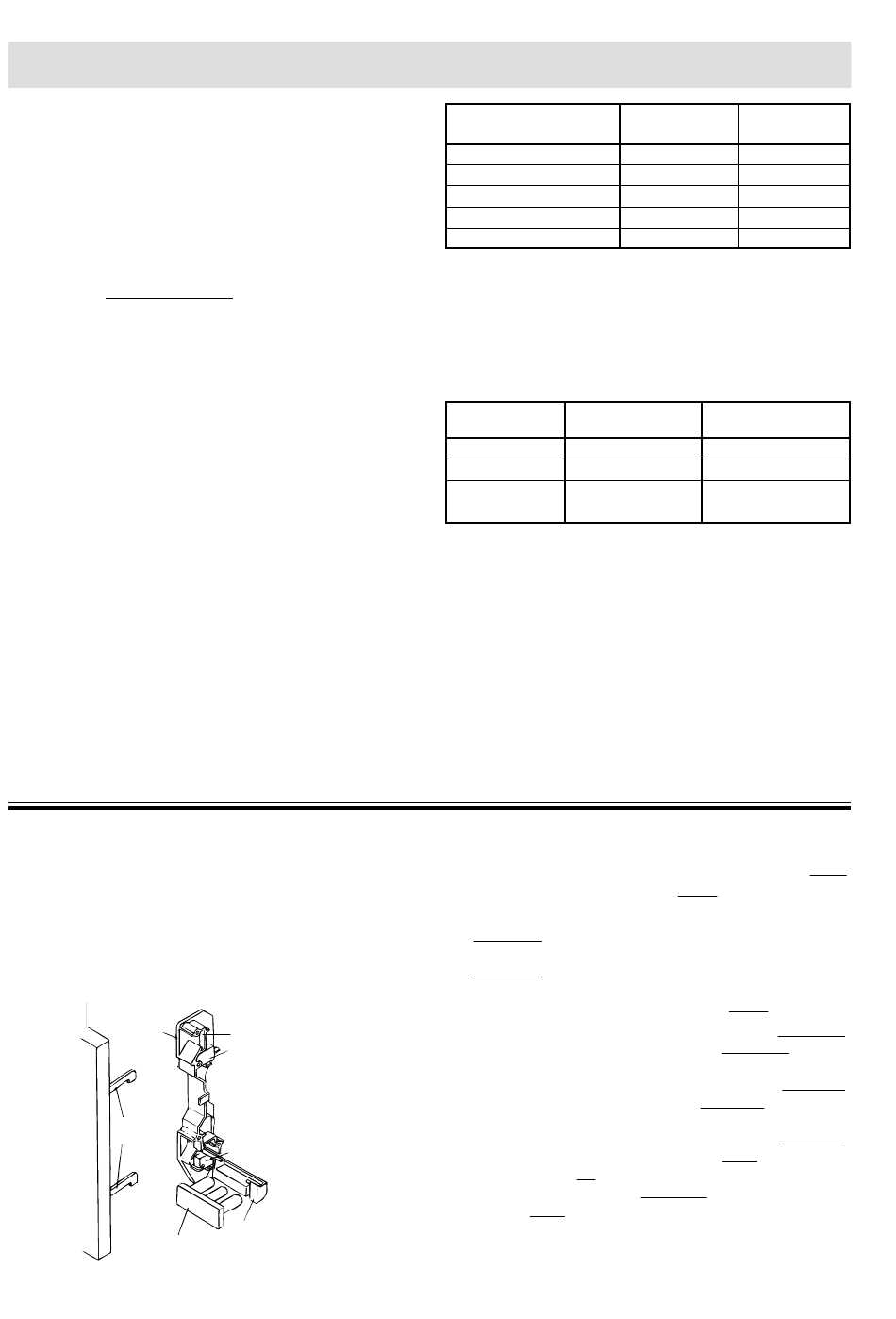

Figure D-1. Mécanisme d'ouverture de porte
ORDRE DES OPERATIONS
Moteur du plateau tournant
Moteur du ventilateur
Lampe du four
COMMUTATEUR DE
MONITOR
CONTROLE (SW2)
SWITCH (SW2)
COMMUTATEUR DU LOQUET
MONITORED
DE CONTROLE (SW1)
LATCH
SWITCH (SW1)
STOP
COMMUTATEUR
SWITCH
D'ARRET (SW3)
(SW3)
OPEN LEVER
LEVIER D'OUVERTURE
R-74ST - 8
PUISSANCE
DE SORTIE
100%
70%
50%
30%
10%
REDUCTION DE LA PUISSANCE DE SORTIE
Lorsque le même mode de cuisson est utilisé pendant une
durée supérieure à la durée de cuisson de base, la puis-
sance de sortie est automatiquement réduite en activant
et désactivant les relais de contrôle par intermittence,
comme indiqué sur le tableau suivant. Ceci évite que la
température de la porte du four n'augmente trop.
Temps de cuisson
Mode de cuisson
de base (minutes)
Micro-ondes (100%)
Gril
DOUBLE (Micro
10%-70%) + Gril
REMARQUE :
1. Si la cuisson en ordre multiple est effectuée dans le même
mode, la durée de cuisson de base est calculée à partir
du premier.
2. Même si la cuisson est arrêtée à l'aide de la touche
ARRET ou si la porte du four est ouverte, la durée de
base de cuisson est calculée à partir du premier mode.
3. Si le même mode de cuisson est répété dans un
intervalle de 1 minute et 15 secondes, la durée de base
de cuisson est calculée à partir du premier mode.
4. Si le même menu de cuisson automatique est répété
dans un intervalle de 1 minute et 15 secondes, la
puissance de sortie du micro-ondes ou du gril sera
réduite à 70 % après 20 minutes lorsque le four est mis
en marche en premier.
COMMUTATEUR DU LOQUET DE CONTROLE SW1
COMMUTATEUR D'ARRET SW3
1. Lorsque la porte du four est fermée, les contacts
(COM-NO) doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts
(COM-NO) doivent être ouverts.
COMMUTATEUR DE CONTROLE SW2
1. Lorsque la porte est fermée, les contacts (COM-NC)
doivent être ouverts et les contacts (COM-NO) doivent
être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-NC)
doivent être fermés et les contacts (COM-NO) doivent être
ouverts.
3. Si la porte du four est ouverte et les contacts (COM-NO)
du commutateur de premier loquet SW1 ne s'ouvrent
pas, le fusible F2 (F8A) saute immédiatement après
avoir fermé les contacts (COM-NC) du commutateur de
contrôle SW2.
DUREE
DUREE
ON
OFF
48 sec.
0 sec.
36 sec.
12 sec.
26 sec.
22 sec.
16 sec.
32 sec.
8 sec.
40 sec.
Mode de cuisson
électrique réduite (%)
20
70
30
50
30
50 (Gril)
