User Guide | Régulateur de surchauffe, EKC 315A
Caractéristiques techniques
24 V c.a. ±15%, 50/60 Hz, (80 VA)
Tension
(la tension d'alimentation est galvaniquement
d'alimentation
isolée des signaux d'entrée et de sortie)
Régulateur
Puissance absorbée Actuateur TQ
Bobine AKV
Signal de courant
Transmetteur de
Signal d'entrée
pression
Entrée digitale d'un contact externe
Entrée de sonde Pt 1000 ohm (2)
Signal de courant
Signal de sortie
Charge
Relais de sortie SPST (1)
Relais d'alarme SPST (1)
Entrée (de TQ)
Actuateur
Sortie (AKV, TQ)
Sortie. ICAD monté
sur ICM
Transmission de Prévu pour l'installation d'un module de trans-
données mission de données
De -10 à 55°C. fonctionnement
De -40 à 70°C, transport
Ambiance
RH de 20 à 80%, sans condensation
Chocs et vibrations à proscrire
Etanchéité IP 20
Poids 300 g
Montage Rail DIN
Affichages Diodes, trois chiffres
Bornes de raccorde-
Max. 2,5 mm
ment
Directive UE basse tension et CEM pour marque CE
Homologations Test LVD selon EN 60730-1 et EN 60730-2-9
Test CEM selon EN 50081-1 et EN 50082-2

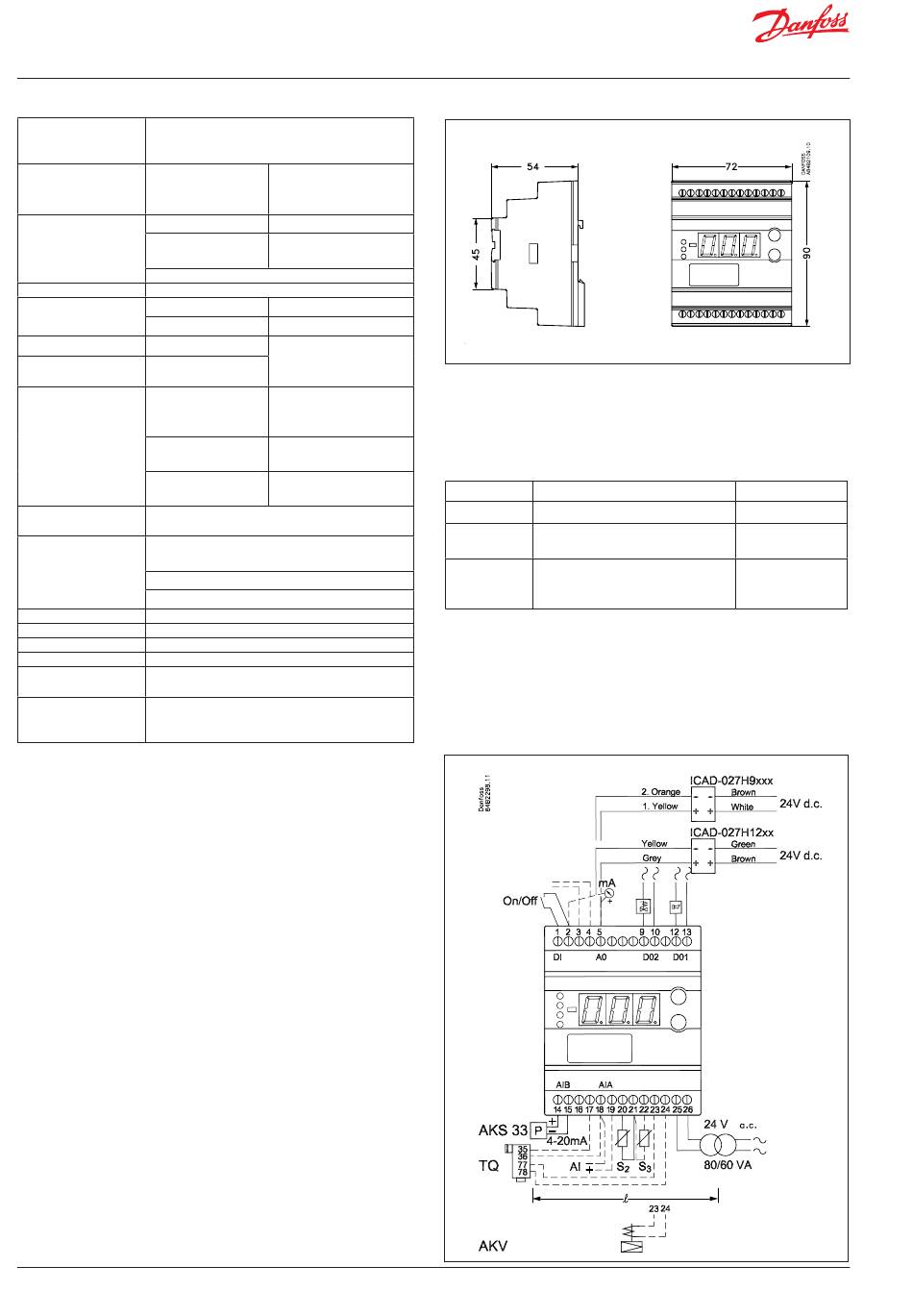

Raccordements
Raccordements nécessaires
Bornes :
25-26 Tension d'alimentation 24 V c.a.
17-18 Actuateur TQ seulement : Signal provenant de
l'actuateur
20-21 Sonde Pt 1000 à la sortie de l'évaporateur (S2)
14-15 Transmetteur de pression type AKS 33
9-10 Relais de marche/arrêt des électrovannes
1-2 Contact pour marche/arrêt de la régulation. Si aucun
contact n'est raccordé, il faut court-circuiter les bornes
1 et 2.
Raccordements selon les applications
Bornes :
21-22 Capteur Pt 1000 pour relever la température
de l'air (S3)
12-13 Relais d'alarme
Il y a liaison entre 12 et 13 en cas d'alarme et si le régula-
teur est hors tension.
18-19 Signal de courant d'une autre régulation (Ext.Ref.)
23-24 Tension vers l'actuateur AKV/TQ
2-5 Sortie de courant pour affichage de surchauffe ou de
température d'air. Ou pour signal vers un module
esclave. Ou commande du robinet ICM.
3-4 Transmission de données
Ne faire ce raccordement qu'après installation du
module de transmission de données. Il est très
important que l'installation du câble de transmission
soit effectuée correctement. Se reporter au document
spécifique RC8AC.
© Danfoss | DCS (ADAP-KOOL®) | 2015-03
5 VA
75 VA
55 VA
4-20 mA ou 0-20 mA
4-20 mA provenant de
AKS 33
4-20 mA ou 0-20 mA
Max. 200 ohm
250 V c.a.
AC-1: 4 A (ohmique)
AC-15: 3 A (inductif )
Signal de température
du capteur dans l'actua-
teur TQ
Pulsations de 24 V c.a.
vers l'actuateur
Signal de courant 4-20
mA ou 0-20 mA
, plusieurs conducteurs
2
Numéros de code
Type Fonction
EKC 315A Régulateur de surchauffe
Module transmission
EKA 175
(accessoire) RS 485
Module transmission
EKA 174 (accessoire) RS 485
avec isolation galvanique
Sonde de température Pt 1000 / Transmetteur de pression type AKS 33 /
Vannes AKV: Veuillez vous reporter au catalogue RK0YG
Vannes ICM/ICAD: DKRCI.PD.HT0.A
Transmission de données
N° de code
084B7086
084B7093
084B7124
ICAD doit être
alimenté par une
source externe de
24 V c.c.
Longueur du câble TQ:
voir l'annexe 2.
DKRCI.PS.RP0.D2.04 | 10
