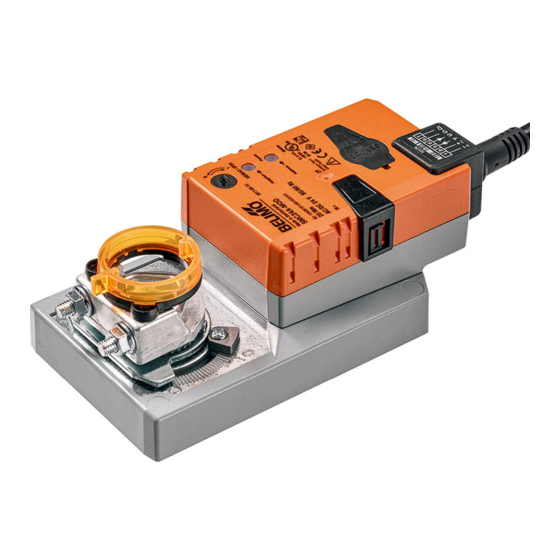

Belimo SMC24A-MOD Fiche Technique

Servomoteur de registre communicant
servant au réglage des registres dans des
bâtiments techniques
• Pour clapets jusqu'a environ: 4 m²
• Couple du moteur 20 Nm
• Tension nominale AC/DC 24 V
• Commande Modulant, Communication,
hybride
• Temps de course 35 s
• Communication via BACnet MS/TP, Modbus
RTU, MP-Bus Belimo ou la commande
classique
• Conversion signaux capteur
Caractéristiques techniques
Valeurs électriques
Bus de communication de données
Données fonctionnelles
www.belimo.com
Technical data sheet
Tension nominale
Fréquence nominale
Plage de tension nominale
Puissance consommée en service
Puissance consommée à l'arrêt
Puissance consommée pour dimensionnement
des câbles
Raccordement d'alimentation / de commande Câble 1 m, 6 x 0.75 mm²
Produits communicants
Nombre de nœuds
Couple du moteur
Couple réglable
Plage de service Y
Plage de service Y variable
Précision de la position
Sens de déplacement du moteur à mouvement sélectionnable avec interrupteur 0/1
Note relative au sens de déplacement
Sens de déplacement réglable
Commande manuelle
Angle de rotation
Note relative à l'angle de rotation
Temps de course
Temps de course réglable
Plage de réglage d'adaptation
Variable de plage de réglage d'adaptation
Commande forcée, contrôlable via
communication de bus
Commande forcée réglable
Niveau sonore, moteur
SMC24A-MOD • fr-fr • 2023-04-03 • Subject to change
SMC24A-MOD
AC/DC 24 V
50/60 Hz
AC 19.2...28.8 V / DC 21.6...28.8 V
4 W
1.5 W
7 VA
BACnet MS/TP
Modbus RTU (réglage par défaut)
MP-Bus
BACnet / Modbus voir description de l'interface
MP-Bus max. 8
20 Nm
Réduction 25%, 50%, 75%
2...10 V
0.5...10 V
±5%
Y = 0% : au niveau du réglage du commutateur
0 (rotation dans le sens antihoraire) / 1
(rotation dans le sens horaire)
Sélectionnable à travers l'attribution de contact
avec bouton-poussoir, verrouillable
Max. 95°
peut être limité des deux côtés à l'aide des
butées mécaniques réglables
35 s / 90°
35...150 s
manuel
Aucune action
Adaptation lors de la mise sous tension
Adaptation après avoir appuyé sur le bouton de
débrayage manuel
MAX (position maximale) = 100%
MIN (position minimale) = 0%
ZS (position intermédiaire) = 50%
MAX = (MIN + 32%)...100%
MIN = 0%...(MAX – 32%)
ZS = MIN...MAX
55 dB(A)
