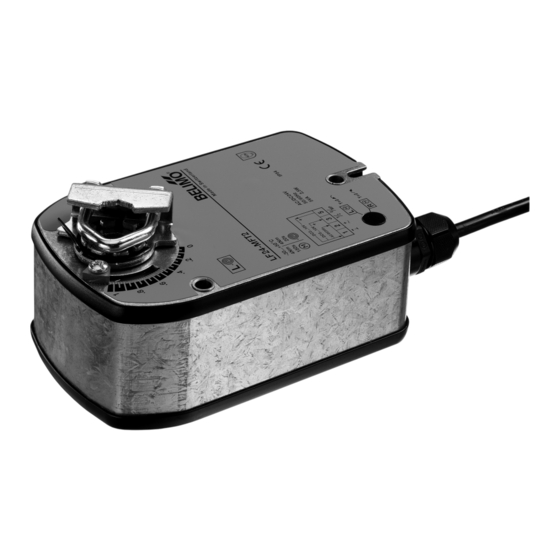

LF24-MFT(2)
(4 Nm)
Federrücklaufantrieb
Servomoteur à ressort de rappel
Servomotore con ritorno a molla
Spring return actuator
Veerteruggangmotor
Servomotor con muelle de retorno
Spring-return motor
Fjäderåtergångsmotor
Fjærreturmotor
Jousipalautteinen toimilaite
Deutsch
Informationen
Français
Informations
Italiano
Informazioni
English
Information
Nederlands
Informatie
Español
Información
Dansk
Information
Svensk
Information
Norsk
Informasjon
Suomi
Informaatio
L L F F
D
Montage 12
F
Montage 12
I
Montaggio 12
GB
Mounting 12
NL
Montage 12
E
Montaje 12
DK
Montering 12
S
Montage 12
N
Montasje 12
SF
Asennus 12
®
2
3
4
5
6
7
8
9
10
11
