5.1 Programmes et paramètres synergiques.

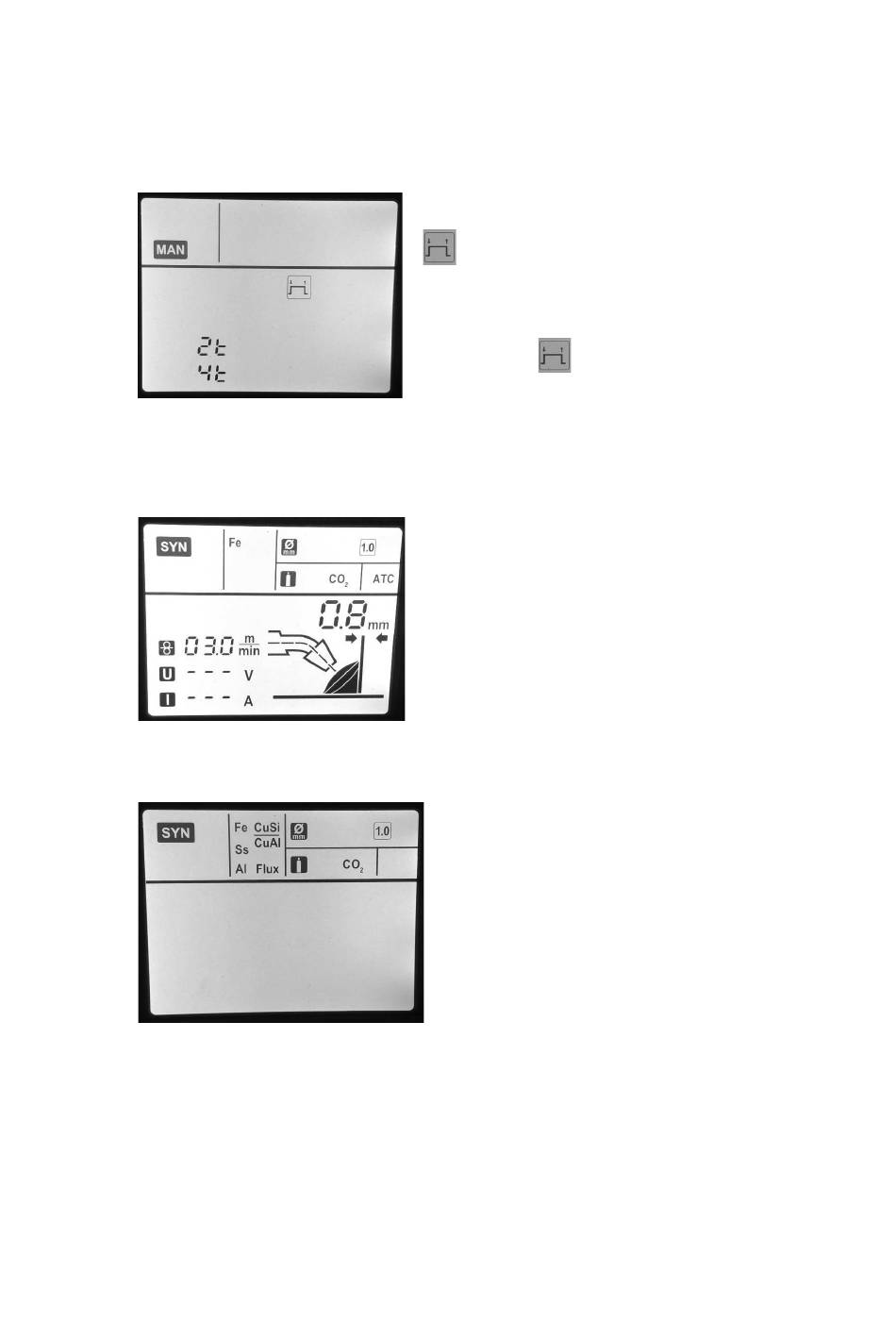

Après avoir validé le choix du mode synergique, l'écran affiche le programme en cours et d'autres paramètres :
Pour accéder au menu qui vous permet de sélectionner le type de matériau, le diamètre du fil et le gaz de protection, appuyez sur le bouton
inférieur pendant au moins 2 secondes jusqu'à ce que les symboles ci-dessous apparaissent. L'un des symboles du groupe
Sélectionnez ensuite le gaz de protection requis avec le bouton inférieur en le tournant dans n'importe quelle
direction. Un appui court sur le bouton inférieur confirme la sélection et quitte le menu.
Après avoir quitté le menu du mode synergique, le poste à souder doit être ajusté en fonction de l'épaisseur de
l'élément soudé - il est utilisé par le bouton supérieur.
Si le soudage par points est désactivé, appuyez brièvement sur le
bouton inférieur.
Le symbole clignotera avec l'option 2t ou 4t
sélectionnée.
La sélection se fait en tournant le bouton inférieur. La
confirmation s'effectue par un nouvel appui court sur le
bouton inférieur.
Si la soudeuse est sur 4t, l'affichage pendant le fonctionnement
montre le symbole dans les deux modes manuels
et synergique.
Si 2t est activé, l'écran n'affiche pas le
symbole ci-dessus.
- type de matériau choisi,
- diamètre du fil,
- gaz de protection,
- ATC (si épaisseur du matériau ≤1,5 mm)
- épaisseur de matériau,
- Vitesse d'alimentation du fil,
- indicateur graphique de la forme de la soudure et de l'épaisseur du matériau,
- tension et courant de soudage (pendant le soudage),
- sur 4t.
les matériaux clignoteront. En tournant le bouton inférieur dans
n'importe quelle direction, sélectionnez le symbole du matériau
requis (il doit clignoter). Confirmez la sélection en appuyant
brièvement sur le bouton inférieur. Seul le symbole du matériau
sélectionné sera affiché (les autres disparaîtront) et l'un des
diamètres de fil disponibles (dans le groupe de diamètres)
commencera à clignoter. De même que précédemment, en
tournant le bouton inférieur dans n'importe quelle direction,
définissez le diamètre de fil requis.
Confirmez le diamètre et passez au groupe de
gaz de protection en appuyant brièvement sur le
bouton inférieur.
12
