Q2
Einbauanleitung
D

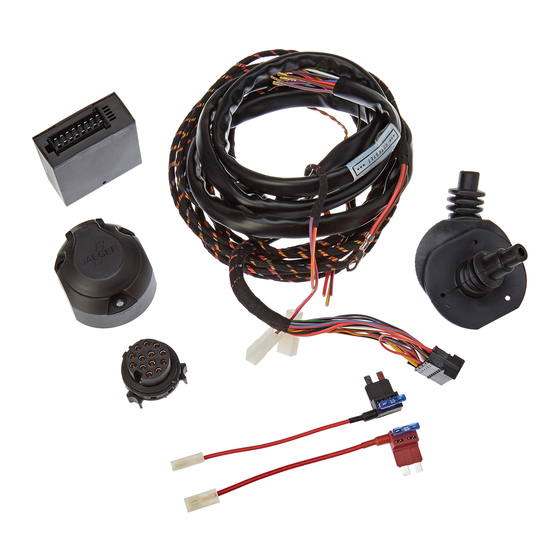

Elektro-Einbausatz für Anhängerkupplung / 13-polig / 12 Volt / ISO 11446
Fitting instructions
GB
Electric wiring kit for towbars / 13-pin / 12 Volt / ISO 11446
Instructions de montage
F
Faisceau pour attelage / 13 broches / 12 Volt / ISO 11446
Istruzione di montaggio
I
Cablaggio elettrico per ganci di traino / 13 poli / 12 Volt / ISO 11446
Instrucciones de montaje
E
Kits eléctricos para enganches de remolques / 13 pins / 12 Volt / ISO 11446
Montagehandleiding
NL
Elektro-inbouwset voor aanhangerkoppeling / 13-polig / 12 Volt / ISO 11446
/
87502232/06.10.2016
Seite 1/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de
10/16
AUDI
No. 21500601

Publicité

loading

Manuels Connexes pour Jaeger 21500601

Sommaire des Matières pour Jaeger 21500601

  • Page 1 Kits eléctricos para enganches de remolques / 13 pins / 12 Volt / ISO 11446 Montagehandleiding Elektro-inbouwset voor aanhangerkoppeling / 13-polig / 12 Volt / ISO 11446 87502232/06.10.2016 Seite 1/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...

  • Page 2: Important

    à 0,5 h maximum en cas de problèmes de fonctionnement et de s’adresser ensuite à support@jaeger-automotive.de notre hotline! 87502232/06.10.2016 Seite 2/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 3 87502232/06.10.2016 Seite 3/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 4 14-25 11-12 OPTION B OPTION A 87502232/06.10.2016 Seite 4/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 5 87502232/06.10.2016 Seite 5/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 6 87502232/06.10.2016 Seite 6/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 7 BK/WT 3/31 BK/GN 5/58-R GY/RD 6/54 BK/RD GY/BK 7/58-L BL/RD everse B+30 240W 180W YL/BR RD/BR 87502232/06.10.2016 Seite 7/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 8 Szary Sedá Wichtig! Unbedingt Hinweise aus Bild 1 beachten! Important! Please note informations in picture 1! 87502232/06.10.2016 Seite 8/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...

  • Page 9: Can-Data Wire

    OR/GN OR/GN (Kammer / chamber 16) Bordnetzsteuergerät Steckgehäuse A Network control unit connector A OR/BR OR/GN 87502232/06.10.2016 Seite 9/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 10 26 - 37 RD/BL B+/30 RD/YL 20 - 37 Option B RD/BL OPTION A Pos. 28 Pos. 38 87502232/06.10.2016 Seite 10/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 11 OPTION B RD/YL RD/BL OPTION B RD/YL RD/BL OPTION B 87502232/06.10.2016 Seite 11/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 12 Pos. 28 = 15A Pos. 38 = 15A B+/30 OPTIONAL RD/BK YL/BR Part-no. PIN 10 22400531 B+/30 PIN 9 87502232/06.10.2016 Seite 12/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 13 Pour activer ces fonctions, les feux de position las luces de posición o las luces de cruce! ou de croisement doivent être allumés! 87502232/06.10.2016 Seite 13/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 14 7- and 13-pin Sockets everse Part-no. 50400521 SETUP Ignition ON Optional: Adapter socket 62930000 7-pin 13-pin 87502232/06.10.2016 Seite 14/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 15 • Akoestische waarschuwing via buzzer of Voice-Message • Advertencia acústica mediante zumbador o mensaje de voz 87502232/06.10.2016 Seite 15/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
  • Page 16 87502232/06.10.2016 Seite 16/16 / © JAEGER automotive GmbH / Chromstrasse 90 / D-33415 Verl / FON: +49 5246-9210-0 / FAX: +49 5246-9210-20 /e-mail: info@jaeger-automotive.de...
