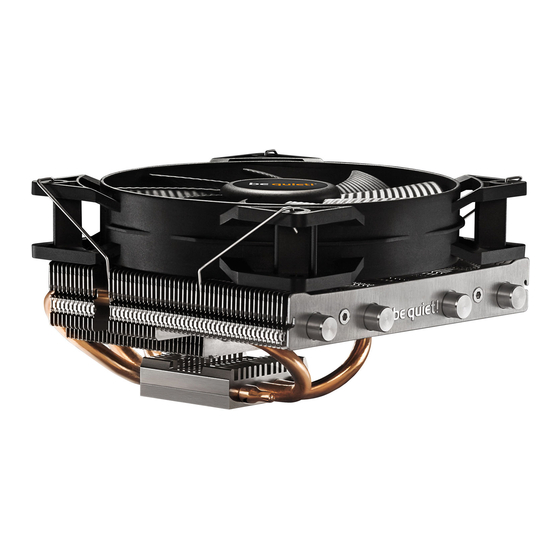

BE QUIET! SHADOW ROCK LP Guide D'installation Rapide

www.bequiet.com/bk002
» Product information for this CPU cooler
» Produktinformationen zu diesem CPU-Kühler
» Informations produit pour ce système de refroidissement
» Información del producto para este refrigerador de CPU
» Informacje produktowe dla tego coolera CPU
» Engelstalige productinformatie voor deze processorkoeler
NL
» Produktinformation för den här processorkylaren, på engelska
SE
»  П одробнаяинформацияоданномкулередляпроцессора
» 此CPU散熱器的產品資訊
» 此CPU散热器的产品信息
» 製品情報 （クーラー）
Intel: LGA 2011 (-3) square ILM
Les pièces suivantes sont nécessaires :
1x Ventirad Shadow Rock LP be quiet! (1), 1x Ventilateur 120 mm (2), 2x Supports de montage Intel (4), 1x Support de montage du refroidisseur (7), 4x Écrous-entretoises Intel
A (8), 4x Vis de fixation du support de montage (11), 2x Vis de fixation du support de montage (12), 2x Clips de fixation pour ventilateur (16)
Assemblage du cadre de montage du refroidisseur
Visser les écrous-entretoises Intel A dans les fils du cadre. Placez les supports de
montage Intel sur les écrous-entretoises et vissez-les fermement à l'aide des vis
de fixation du support de montage. Pour ce faire, vous pouvez utiliser un tournevis
cruciforme.
Fixez le ventilateur 120 mm sur l'unité de refroidissement à l'aide des clips de
fixation pour ventilateur. Connectez le ventilateur au signal PWM de la carte mère.
Pour démonter le ventilateur, repoussez les encoches des clips de fixation du
ventilateur.
Introduction : Nous vous remercions d'avoir choisi un produit de qualité be quiet!. Cette notice est conçue pour vous aider à
installer votre matériel. Si vous rencontrez des difficultés au cours de cette installation, n'hésitez pas à nous contacter à service@
be-quiet.fr. Nous attirons votre attention: be quiet! ne peut assumer la responsabilité des dommages résultants de problèmes
d'incompatibilité.
Garantie :
• 3 ans de garantie constructeur pour le client final (uniquement pour un premier achat auprès d'un distributeur be quiet! agréé)
• La prise en charge de la garantie est assujettie à la fourniture d'une copie de la preuve d'achat auprès d'un distributeur
be quiet! agréé
• Les manipulations et modifi cations de construction de tous types ainsi que les dommages causés par des actions mécaniques
extérieures entraînent la perte totale de la garantie
• Les conditions détaillées de garantie peuvent être consultées sur le site web bequiet.com
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Germany
Pour toute question sur nos produits, veuillez nous contacter
par mail a l'adresse suivante : service.fr@bequiet.com
!
préconisons aussi d'enlever le radiateur avant le transport.
ELEMENTS FOURNIS
2
3
4
5
6
7
Montage du refroidisseur du ventirad
La housse de protection au dessous du refroidisseur doit être enlevé avant
l'installation contre le processeur.
Attention : la pâte thermique fournie ne convient pas à la consommation
humaine. En cas d'ingestion, boire beaucoup d'eau et consulter de toute urgence
un médecin. Garder hors de la portée des enfants. Éviter contact avec la peau
et les yeux.
Nous recommandons le montage préparatoire du radiateur à l'extérieur du boîtier PC pour une installation ultérieure. Nous
Nom de la pièce Quantité
Ventirad Shadow Rock LP
1
be quiet!
Ventilateur 120 mm
1
Plaque arrière Intel
1
Supports de montage Intel
2
Supports de montage Intel LGA
2
1700
Supports de montage courts
2
AMD
Support de montage du
1
refroidisseur
Placez le support de montage du refroidisseur au centre du refroidisseur. Insérez
par le dessus les vis de fixation du support de montage dans le support de
montage du refroidisseur puis serrez les alternativement. Vous pouvez utiliser
n'importe quel tournevis crucforme pour cela.
Nom de la pièce
8
Écrous-entretoises Intel A
9
Écrous-entretoises Intel B
10
Écrous-entretoises AMD
11
Vis de fixation du support de
montage
12
Vis de fixation du support
de montage
13
Vis de la plaque arrière Intel
14
Vis de plaque arrière AMD
15
Rondelles
16
Clips de fixation pour ventilateur
V1/22
Quantité
4
4
4
4
2
4
4
4
2
