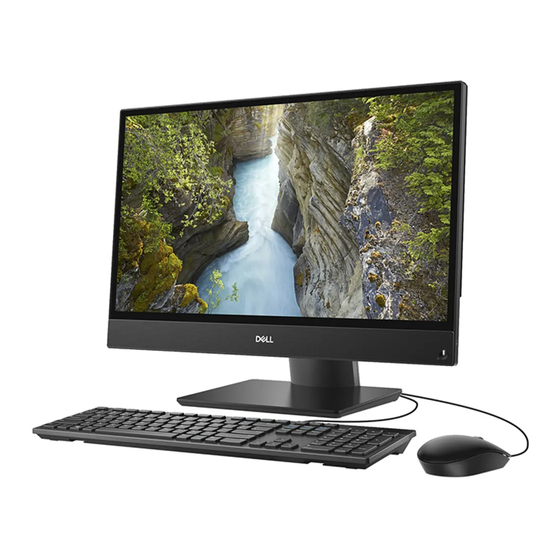

- Page 1 Dell OptiPlex 5260 Tout-en-un Guide de configuration et spécifications Modèle réglementaire: W20B Type réglementaire: W20B001...
- Page 2 Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. © 2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs propriétaires respectifs.
-
Page 3: Table Des Matières
Table des matières 1 Configurez votre ordinateur..........................5 2 Châssis.................................12 Vue avant du châssis................................12 Vue arrière du châssis..............................13 Vue gauche du châssis..............................14 Vue droite du châssis................................14 Vue inférieure du châssis..............................15 Transformation.................................. 15 Socle tout-en-un socle de base..........................15 Socle réglable en hauteur............................16 Socle articulé................................16 Caméra rétractable (en option)............................17 3 Caractéristiques du système........................ - Page 4 Pilotes de chipset (jeu de puces) Intel...........................42 Pilotes d’adaptateur d’affichage............................. 43 Pilotes audio..................................44 Pilotes de réseau................................44 Pilotes de la webcam............................... 44 Pilotes de stockage................................44 Pilotes de sécurité................................45 Pilotes Bluetooth................................45 Pilotes USB..................................45 6 Obtention d'aide............................46 Contacter Dell...................................46 Table des matières...
-
Page 5: Configurez Votre Ordinateur
Configurez votre ordinateur Installez le socle. Socle tout-en-un socle de base Configurez votre ordinateur... - Page 6 Configurez votre ordinateur...
- Page 7 Socle réglable en hauteur Configurez votre ordinateur...
- Page 8 Configurez votre ordinateur...
- Page 9 Socle articulé REMARQUE : Le socle est livré assemblé dans son emballage. Configurez le clavier et la souris. REMARQUE : Reportez-vous à la documentation livrée avec le clavier et la souris. Acheminez le câble à travers le socle, puis connectez le câble d’alimentation. Socle tout-en-un socle de base Socle réglable en hauteur Configurez votre ordinateur...
- Page 10 Socle articulé Appuyez sur le bouton d’alimentation. Configurez votre ordinateur...
- Page 11 Configurez votre ordinateur...
-
Page 12: Châssis
Châssis Sujets : • Vue avant du châssis • Vue arrière du châssis • Vue gauche du châssis • Vue droite du châssis • Vue inférieure du châssis • Transformation • Caméra rétractable (en option) Vue avant du châssis Caméra Full HD (en option) Caméra infrarouge Full HD (en option) Émetteurs infrarouges (en option) Voyant d’état de la caméra (en option) -
Page 13: Vue Arrière Du Châssis
Vue arrière du châssis Capot arrière Emplacement pour verrou de sécurité Cache de fond Socle Cache de fond DisplayPort Port réseau Ports USB 2.0 avec prise en charge de la mise sous tension/ Ports USB 3.1 Gen 1 sortie de veille Port de sortie audio Port du connecteur d’alimentation Voyant de diagnostic d’alimentation... -
Page 14: Vue Gauche Du Châssis
Vue gauche du châssis Lecteur de carte SD Port USB 3.1 Gen 2 Type-C Port pour casque/audio universel Port USB 3.1 Gen 1 avec PowerShare Vue droite du châssis Voyant d'activité du disque dur Châssis... -
Page 15: Vue Inférieure Du Châssis
Vue inférieure du châssis Étiquette du numéro de série Bouton d’auto-test intégré de l’écran (BIST) Transformation Socle tout-en-un socle de base Châssis... -
Page 16: Socle Réglable En Hauteur
Socle réglable en hauteur REMARQUE : Lorsque vous modifiez l’orientation du socle du mode paysage au mode portrait ou l’inverse, l’écran ne change pas automatiquement d’orientation. Modifiez l’orientation de l’écran dans les paramètres du panneau de commande Intel. Socle articulé Châssis... -
Page 17: Caméra Rétractable (En Option)
Caméra rétractable (en option) REMARQUE : Sortez la caméra en utilisant n’importe quelle fonction de caméra afin qu’elle ne soit pas bloquée. Châssis... -
Page 18: Caractéristiques Du Système
Processeur Les Global Standard Products (GSP) sont un sous-ensemble de produits relationnels Dell gérés pour une disponibilité et des transitions synchronisées dans le monde entier. Ils garantissent que la même plate-forme est disponible à l’achat dans le monde entier. Cela permet aux clients de limiter le nombre de configurations gérées mondialement, réduisant ainsi leurs coûts. -
Page 19: Mémoire
Type Intel Core i5 - 8500 (6 cœurs/9 Mo/6T/jusqu’à 4,1 GHz/65 W) Intel Core i5 - 8600 (6 cœurs/9 Mo/6T/jusqu’à 4,3 GHz/65 W) Intel Core i7 - 8700 (6 cœurs/12 Mo/12T/jusqu’à 4,6 GHz/65 W) Intel Pentium Gold G5400 (2 cœurs/4 Mo/4T/3,7 GHz/65 W) Intel Pentium Gold G5500 (2 cœurs/4 Mo/4T/3,8 GHz/65 W) Mémoire Tableau 2. -
Page 20: Audio
Tableau 4. Combinaison de deux supports de stockage Lecteur principal/de démarrage Lecteur secondaire 1 disque M.2 1 disque M.2 1 disque 2,5" 1 disque 2,5" 1 disque dur 2,5" avec M.2 Optane Audio Tableau 5. Audio Audio haute définition Realtek ALC3246 intégré Prise en charge stéréo haute définition Nombre de canaux Nombre de bits/résolution audio... -
Page 21: Webcam
DisplayPort 1.2 • 3 440 x 1 440 Résolution maximale - Double MST 2 560 x 1 080 Toutes les résolutions de 24 bpp ont un taux d’actualisation de 60 Hz sauf mention contraire Webcam Tableau 8. Webcam (en option) Résolution maximale 2 MP Type de caméra... -
Page 22: Affichage
Un port USB 3.1 Gen 1 avec PowerShare (côté) USB 3.1 Gen 2 (latéral/arrière/interne) 1/0/0 Un port USB 3.1 Gen 2 Type-C (côté) Connecteur réseau (RJ-45) 1 arrière DisplayPort 1.2 1 arrière Prise jack audio universelle 1 côté Sortie pour écouteurs ou haut-parleurs 1 arrière Antenne intégrée Intégré... -
Page 23: Alimentation
Taux de contraste (standard) 1 000 Temps de réponse (max) 25 min-sec Taux de rafraîchissement 60 Hz Angle de vue horizontal Angle de vue vertical Alimentation Tableau 12. Alimentation Puissance du bloc d’alimentation 240 W EPA Platinum 155 W EPA Bronze Plage de tension CA en entrée 90 à... -
Page 24: Dimensions Physiques Du Système
Tableau 13. Dissipation thermique Alimentation Carte graphique Dissipation thermique Tension 155 W GFX intégrée 155 * 3,4125 = 529 BTU/h 100 à 240 V CA, 50 ou 60 Hz, 3 A/1,5 A Tableau 14. Pile CMOS Pile CMOS 3 V (type et durée de vie estimée de la pile) Marque Type Tension... - Page 25 Hauteur (pouces/centimètres) 12,95 / 32,90 Largeur (pouces/centimètres) 19,61 / 49,80 Profondeur (pouces/centimètres) 2,15 / 5,45 Dimensions du châssis tactile (système sans socle) : Hauteur (pouces/centimètres) 12,95 / 32,90 Largeur (pouces/centimètres) 19,61 / 49,80 Profondeur (pouces/centimètres) 2,15 / 5,45 Dimensions du socle de base Largeur x profondeur (pouces/centimètres) 9,21 x 7,60 / 23,40 x 19,30 Poids (livres/kilogrammes)
-
Page 26: Spécifications Environnementales
27,34 / 12,40 d’emballage) Spécifications environnementales REMARQUE : Pour plus de détails sur les caractéristiques environnementales des produits Dell, consultez la section sur les attributs environnementaux. Vérifiez la disponibilité des produits dans votre région. Tableau 16. Spécifications environnementales Emballage recyclable Châssis sans BFR/PVC... -
Page 27: System Setup (Configuration Du Système)
System Setup (Configuration du système) La configuration système vous permet de gérer le matériel de votre ordinateur de bureau et de spécifier des options au niveau du BIOS. À partir de System Setup (Configuration du système), vous pouvez effectuer les tâches suivantes : •... -
Page 28: Touches De Navigation
L’écran de séquence de démarrage affiche également l’option d’accès à l’écran System Setup (Configuration du système). Accéder au programme de configuration du BIOS Allumez (ou redémarrez) votre ordinateur. Au cours du POST (Power-On Self Test, auto-test de démarrage), lorsque le logo DELL s’affiche, guettez l’invite F2 et appuyez immédiatement sur F2. REMARQUE : L’invite F2 indique que le clavier est initialisé. -
Page 29: Options De L'écran Général
Options de l’écran Général Cette section liste les fonctions matérielles principales de votre ordinateur. Option Description Informations sur le • System Information (Informations système) : affiche BIOS Version (version du BIOS), Service Tag (numéro de système série), Asset Tag (numéro d’inventaire), Ownership Tag (étiquette de propriété), Ownership Date (date d’achat), Manufacture Date (date de fabrication) et Express Service Code (code de service express). -
Page 30: Options De L'écran Configuration Du Système
Option Description • UEFI (enabled by default) (activé par défaut) Sécurité du chemin Cette option détermine si le système doit inviter ou non l’utilisateur à saisir le mot de passe Admin lors du de démarrage UEFI lancement d’un chemin de démarrage UEFI à partir du menu de démarrage F12. •... - Page 31 Option Description • SSD-0 M.2 PCIe SMART Reporting Ce champ contrôle si des erreurs de disque dur pour les disques intégrés sont rapportées pendant le démarrage du système. Cette technologie fait partie de la spécification SMART (Self-Monitoring Analysis and Reporting Technology).
-
Page 32: Options De L'écran Sécurité
Options de l’écran Sécurité Option Description Admin Password Permet de définir, modifier ou supprimer le mot de passe d’administrateur (admin). REMARQUE : Vous devez paramétrer le mot de passe de l’administrateur avant de configurer le mot de passe du système ou du disque dur. La suppression du mot de passe de l’administrateur entraîne la suppression automatique du mot de passe du système et de celui du disque dur. - Page 33 Option Description • Clear (effacer) • PPI Bypass for Enabled Commands (dispositif de dérivation PPI pour commandes activées) • PPI Bypass for Disabled Commands (dispositif de dérivation PPI pour commandes désactivées) • PPI Bypass for Clear Commands (Dispositif de dérivation PPI pour commandes d’effacement) •...
-
Page 34: Options De L'écran Démarrage Sécurisé
Option Description • SMM Security Mitigation (Réduction des risques de sécurité SMM) risques de sécurité SMM) Options de l’écran démarrage sécurisé Option Description Secure Boot Enable Permet d’activer ou de désactiver l’option Secure Boot (Démarrage sécurisé). • Disabled (Désactivé) • Enabled (Activé) Paramètre par défaut : activé. -
Page 35: Options De L'écran Performance
Option Description • Software Controlled (Contrôlé par logiciel, par défaut) Enclave Memory Cette option définit le paramètre SGX Enclave Reserve Memory Size (Taille de la mémoire de réserve Enclave Size (Taille de la SGX). Les options disponibles sont les suivantes : mémoire Enclave) •... -
Page 36: Options De L'écran Post Behavior (Comportement De Post)
Option Description Auto On Time Permet de définir l’heure à laquelle l’ordinateur doit être mis sous tension automatiquement. Les options disponibles sont les suivantes : • Disabled (Désactivé) • Every Day (chaque jour) • Weekdays (jours de semaine) • Select Days (sélectionner des jours) Paramètre par défaut : Disabled (Désactivé). -
Page 37: Administration
Option Description • Enable Numlock LED (Activer LED de verrouillage numérique) : cette option est activée. Keyboard Errors Cette option indique si les erreurs liées au clavier sont rapportées quand il démarre. • Enables Keyboard Error Detection (Activer la détection d’erreurs liées au clavier) : cette option est activée par défaut. -
Page 38: Options De L'écran Sans Fil
Option Description Enable Intel VT for Direct I/O (Activer la technologie de virtualisation Intel pour les E/S dirigées) : option activée par défaut. Trusted Execution Indique si un moniteur de machine virtuelle mesuré (MVMM, Measured Virtual Machine Monitor) peut utiliser ou non les capacités matérielles supplémentaires fournies par la technologie Intel Trusted Execution Technology. -
Page 39: Options De Configuration Avancée
Options de configuration avancée Option Description ASPM Permet de définir le niveau ASPM. • Auto (par défaut) • Disabled (Désactivé) • L1 Only (L1 uniquement) Mot de passe système et de configuration Tableau 17. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système... -
Page 40: Suppression Ou Modification D'un Mot De Passe De Configuration Existant Du Système
Suppression ou modification d’un mot de passe de configuration existant du système Assurez-vous que le Password Status (État du mot de passe) est Unlocked (Déverrouillé) (dans la configuration du système) avant d’essayer de supprimer ou de modifier le mot de passe du système et/ou le mot de passe de configuration existant. Vous ne pouvez pas supprimer ou modifier un mot de passe système ou configuration existant, si le Password Status (État du mot de passe) est Locked (Verrouillé). -
Page 41: Logiciels
• NeoKylin 6.0 SP4 (Chine uniquement) Téléchargement des pilotes Allumez votre ordinateur de bureau. Rendez-vous sur Dell.com/support. Cliquez sur Product Support (Assistance produit), saisissez le numéro de série de votre ordinateur de bureau, puis cliquez sur Submit (Envoyer). REMARQUE : Si vous ne connaissez pas le numéro de série, utilisez la fonction de détection automatique ou recherchez... -
Page 42: Pilotes De Chipset (Jeu De Puces) Intel
Cliquez sur Download File (Télécharger le fichier) pour télécharger le pilote pour votre ordinateur de bureau. Une fois le téléchargement terminé, accédez au dossier où vous avez enregistré le fichier du pilote. Effectuez un double clic sur l’icône du fichier du pilote et suivez les instructions qui s’affichent à l’écran. Pilotes de chipset (jeu de puces) Intel Vérifiez que les pilotes du chipset Intel sont déjà... -
Page 43: Pilotes D'adaptateur D'affichage
Pilotes d’adaptateur d’affichage Vérifiez que les pilotes de l’adaptateur d’affichage sont déjà installés sur le système. Logiciels... -
Page 44: Pilotes Audio
Pilotes audio Vérifiez que les pilotes audio sont déjà installés sur le système. Pilotes de réseau Vérifiez que les pilotes de réseau sont déjà installés sur le système. Pilotes de la webcam Vérifiez que le pilote de la webcam est déjà installé sur le système. Pilotes de stockage Vérifiez que les pilotes de contrôleur de stockage sont déjà... -
Page 45: Pilotes De Sécurité
Pilotes de sécurité Vérifiez que les pilotes de sécurité sont déjà installés sur le système. Pilotes Bluetooth Vérifiez que les pilotes Bluetooth sont déjà installés sur le système. Pilotes USB Vérifiez que les pilotes USB sont déjà installés sur le système. Logiciels... -
Page 46: Obtention D'aide
