AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par
suite d'electrocution déconnectez l'alimentation électrique du
AVERTISSEMENT
dispositif de fermeture avant de continuer.
Les gaines, le câblage et les connecteurs DOIVENT être
dimensionnés et installés en TOTALE conformité avec les normes
électriques et de construction locales.

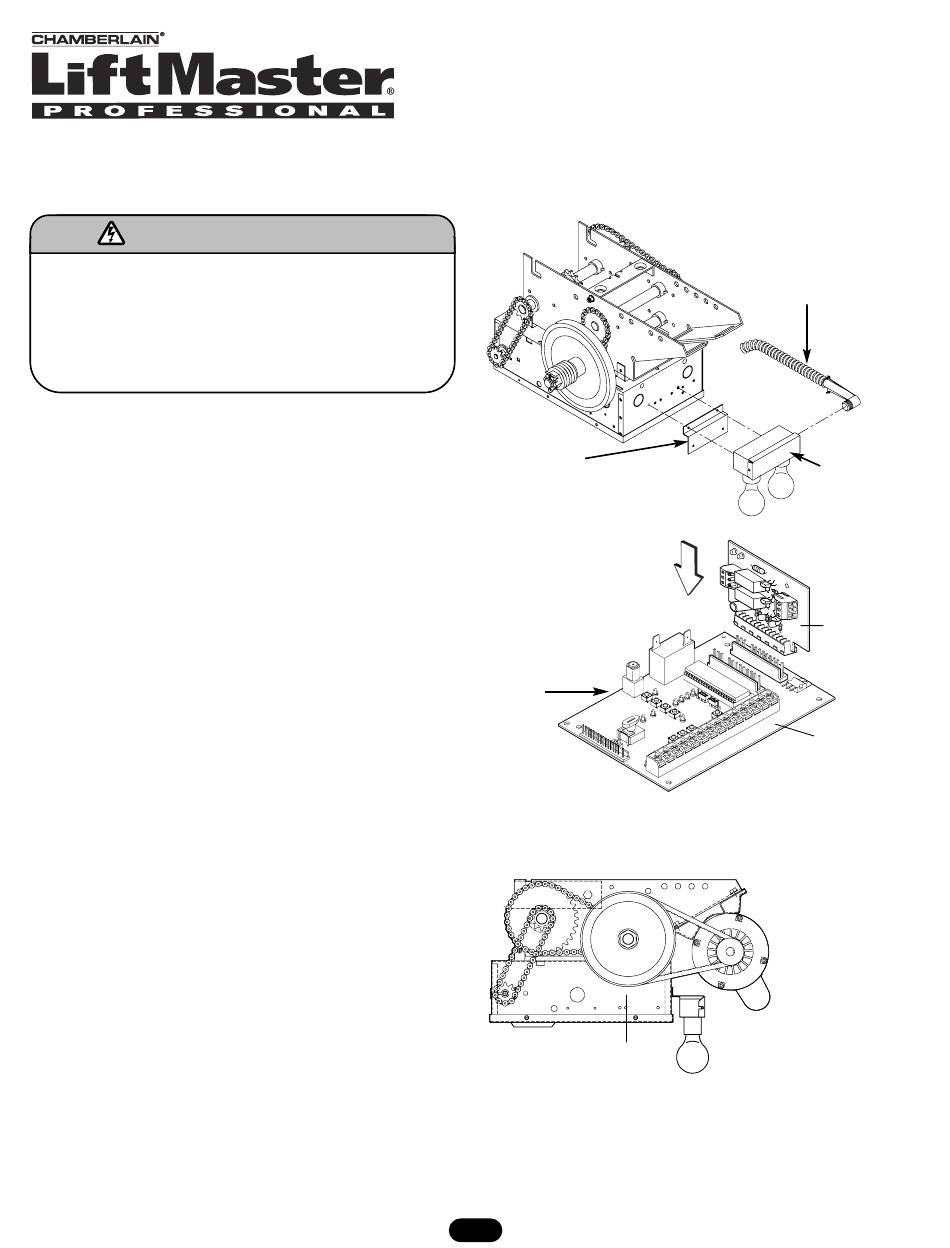

POSE
MONTAGE DE LA BOÎTE DE SIGNAUX LUMINEUX
ÉTAPE 1 :
Fixez le support de montage sur le châssis du dispositif de fermeture
en utilisant les 2 vis autotaraudeuses fournies.
ÉTAPE 2 :
Attachez la boîte de signaux lumineux au support de montage avec les
vis autotaraudeuses fournies.
ÉTAPE 3 :
Reliez la gaine flexible à la boîte électrique.
ÉTAPE 4 :
Insérez le module de commande des signaux rouge et vert dans l'un
des deux connecteurs situés sur la plaque logique (voir l'illustration de
l'étape 4).
REMARQUE : Pour éviter d'endommager les relais, ne dépassez pas les
normes suivantes :
• Puissance du signal rouge - ampoule incandescente de 75 W, 120 V
ou de 3 A, 250 V CA (charge résistive).
• Puissance du signal vert - ampoule incandescente de 75 W, 120 V ou
de 3 A, 250 V CA (charge résistive).
MODULE DE COMMANDE DES
SIGNAUX ROUGE ET VERT
Étape 1
Étape 4
Boîte électrique
1
POUR APT, T, GT ET LES DISPOSITIFS DE
FERMETURE LOGIQUES
MODELE RDGRNCARD
Étape 3
Étape 2
Module de commande
des signaux rouge
et vert
Plaque logique
Vue latérale
