Monté sur le mur LED Goose Neck
Attention:
1. Lisez toutes les instructions avant de commencer l'installation.
2. Ce produit doit être installé conformément aux codes d'installation applicables
par un électricien qualifié familier avec la construction et l'exploitation du produit
et les dangers encourus.
3. Débranchez la puissance au disjoncteur de fusible avant de commencer
l'installation.
4. Pour éviter les blessures, portez des gants pendant l'installation.
5. Pour réduire le risque de choc électrique et de dommages causés par les
produits, n'installez pas ce luminaire pendant la pluie ou d'autres tempêtes.
6. Ne testez pas le luminaire à l'aide d'un générateur électrique avant l'installation.
AVERTISSEMENT:
LES FILS D'ALIMENTATION 75 °C MIN
CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D'INSTALLATION
PERTINENT, PAR UNE PERSONNE QUI CONNAÎT BIEN LE PRODUIT ET SON
FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS
Diagramme de câblage :
Noir: ACL
Vert/Jaune
Blanc : ACN
Gris:Dim-
Violet :Dim+
Étapes d'installation :
Accessories
AA:
BB:
CC:
DD:
Mounting Screws (2) Mounting Screws (2)
Wire Nuts (3)
Screw Caps (2)
8-32UNC x 32
8-32UNC x 32
P4(10 mm x 22 mm)
(Customization)
Lenght: 1.25" or 31.75 mm Lenght: 3/8" or 9.525 mm
D: Swivel
C: Arm
E: Set Screw
EE:
A: Lamp
Mounting Bracket (1)
(Customization)
B: Lamp Shade

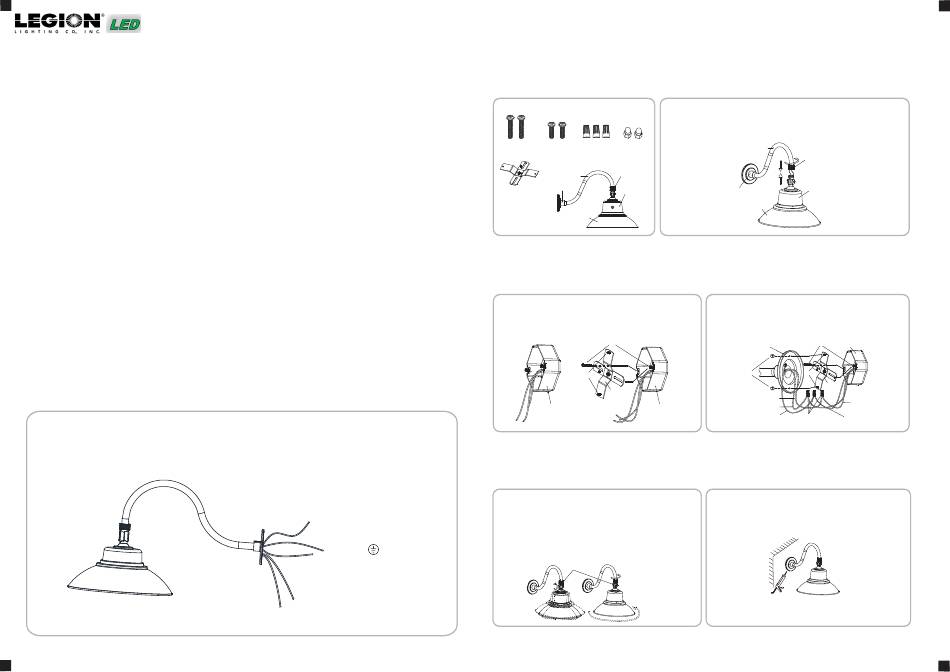

Installation
TIREZ LE FIL DE LA BOÎTE DE JONCTION
Retirez le fil d'alimentation (Ligne, Neutre et Sol) de la BOÎTE DE JONCTION dans le mur à travers le grand trou
central dans le SUPPORT DE MONTAGE (EE). (Figure 1)
ATTACHEZ LE SUPPORT DE MONTAGE
Attachez le SUPPORT DE MONTAGE (EE) à la boîte de jonction à l'aide des VIS DE MONTAGE (AA).
(Figure 2)
AA
BB
Support de
montage (EE)
Junction Box
Figure 1
Installation
ATTACHEZ LA CANOPÉE MURALE
Placez la CANOPY WALL sur la BOÎTE DE JONCTION et sur les VIS DE MONTAGE (BB) de
l'appareil et réglez les VIS DE MONTAGE (BB) jusqu'à ce qu'ils dépassent une hauteur
appropriée de l'arrière de la CANOPÉE MURALE pour permettre aux CAPS À VIS (DD) de tenir
la CANOPÉE MURALE fermement contre le mur. Retirez la CANOPÉE MURALE et fixez la
position des VIS DE MONTAGE (BB) contre le SUPPORT DE MONTAGE (EE). (Figure 3)
AJUSTER L'ANGLE DE MONTAGE
Après l'illustration de flèche pour tourner pivotant et boulon papillon pour ajuster l'angle de
montage que vous voulez.
Bolt papillon
Legion Lighting Co., Inc. | 221 Glenmore Avenue, Brooklyn, NY 11207 | Phone: 718-498-1770 | Fax: 718-498-0128
Toll Free: 1-800-4-LEGION | email: sales@legionlighting.com |
Installation
APPAREIL DE PRÉ-ASSEMBLAGE
Connectez le bras (C) et la lampe (A) par pivot (D) et tournez pivotant pour fixer deux
parties. Veillez à ne pas égarer le matériel nécessaire à l'installation de l'appareil
C: Arm
D: Swivel
A: Lamp
E: Set Screw
B: Lamp Shade
Installation
JOINDRE LE FIL D'ALIMENTATION
Connectez le fil de l'appareil au sol (GREEN) au fil d'approvisionnement au sol à l'aide d'un écrou de fil (CC).
Connectez le fil d'appareil NOIR au fil d'alimentation BLACK (Line) à l'aide des écrous métalliques (CC).
1. Connectez le fil d'appareil BLANC au fil d'alimentation BLANC (Neutre) à l'aide des écrous métalliques (CC).
2. Rentrez soigneusement tout le câblage dans la JUNCTION BOX, en s'assurant qu'il n'y a pas de fils non isolés
exposés. (Figure 3)
Canopéemurale
AA
DD
BB
Mounting
Bracket (EE)
BLACK FixtureWire
Junction Box
WHITE FixtureWire
Fixture GroundWire
Wire Nuts / Connector (CC) Ground Supply Wire
Figure 2
(GREEN)
Figure 3
Installation
ATTACHEZ LA CANOPÉE MURALE
Pour plus d'étanchéité, appliquez du silicone imperméable à l'eau sur l'espace entre la
verrière et le mur.
Figure 4
www.legionlighting.com
Series 9103
Junction Box
Neutral SupplyWire
(WHITE)
LineSupplyWire
(BLACK)
