AUDIN
Composants & systèmes d'automatisme
7 bis rue de Tinqueux - 51100 Reims - France
Tel. +33(0)326042021 • Fax +33(0)326042820
http://www.audin.fr • e-mail info@audin.fr

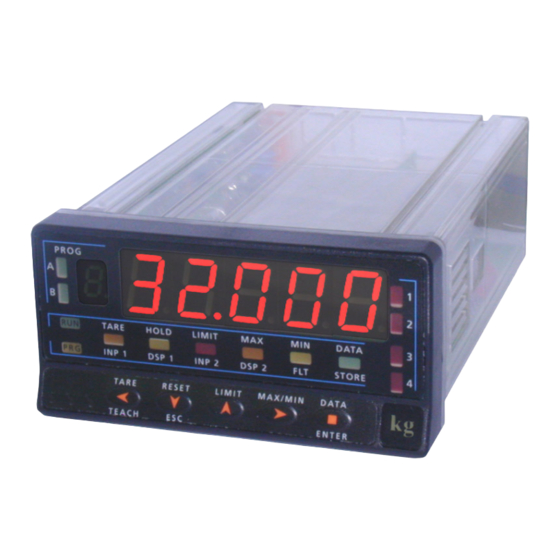

INTERFACE-INDICATEUR
POUR CELLULE DE CHARGE
MODÈLE ALPHA-C
COMPATBILE PROTOCOLE MODBUS-RTU
VERSION C1.00
MANUEL D'INSTRUCTIONS
Mars 2003
Code: 30726007
Valide pour appareils version C1.00
Publicité
Table des Matières
Manuels Connexes pour Ditel ALPHA-C
Sommaire des Matières pour Ditel ALPHA-C
- Page 1 Composants & systèmes d'automatisme 7 bis rue de Tinqueux - 51100 Reims - France Tel. +33(0)326042021 • Fax +33(0)326042820 http://www.audin.fr • e-mail info@audin.fr INTERFACE-INDICATEUR POUR CELLULE DE CHARGE MODÈLE ALPHA-C COMPATBILE PROTOCOLE MODBUS-RTU VERSION C1.00 MANUEL D’INSTRUCTIONS Mars 2003 Code: 30726007...
-
Page 2: Dimensions
INTRODUCTION A LA SERIE KOSMOS Ce manuel ne constitue pas un document contractuel. Les autres caractéristiques générales de la GAMME KOSMOS Toutes les informations qui apparaissent dans ce sont : manuel peuvent être sujettes à des modifications sans préavis. • RACCORDEMENT des signaux au moyen de borniers débrochables sans... -
Page 3: Table Des Matières
INTERFACE – INDICATEUR DE MESURE GAMME KOSMOS MODELE ALPHA-C TABLE DES MATIERES 1 . INFORMATION GENERALE MODELE ALPHA-C..........................4 1.1 - DESCRIPTION DU CLAVIER ET DE L’AFFICHAGE....................6 2 . MISE EN OEUVRE ..................................8 2.1 - ALIMENTATION ET RACCORDEMENT ........................9 2.2 - INSTRUCTIONS DE PROGRAMMATION.........................11 2.3 - CONFIGURATION DE L’ENTREE ..........................13... - Page 4 OPTION DE SORTIE BCD PARALLELE OPTION DE SORTIE RS232C/ RS485 OPTION DE SORTIE ANALOGIQUE OPTION DE SORTIE SEUILS RELAIS OU NPN/PNP CARTE D’ENTREE ET D’EXCITATION CIRCUIT CONVERTISSEUR A/D BOITIER ARRIERE AVEC CIRCUIT FILTRE CLIPS DE FIXATION D’ALIMENTATION CADRE FRONTAL DISPLAY CIRCUIT DE BASE...
-
Page 5: Information Generale Modele Alpha-C
(pic/val), tare et reset. associables aux entrées logiques. Les instruments modèle ALPHA-C peuvent aussi recevoir Le modèle ALPHA-C de la gamme KOSMOS est un interface- jusqu’à trois options simultanément: indicateur destiné essentiellement à la mesure de charges COMMUNICATION (poids, pression, torsion...) raccordable à divers transducteurs Série RS232C... - Page 6 DESCRIPTION DES FONCTIONS FRONTALES EN MODE RUN AFFICHAGE PRINCIPAL Indique la valeur de mesure AFFICHAGE AUXILIAIRE Indique signe positif " " ou négatif "-" LED 1 PROG Etat du RELAIS 1 / OPTO 1 LED 2 LED RUN Etat du RELAIS 2 / OPTO 2 Indique le mode travail LED TARE LED 3...
- Page 7 DESCRIPTION DES FONCTIONS FRONTALES EN MODE PROG AFFICHAGE PRINCIPAL Indique la valeur du paramètre de AFFICHAGE AUXILIAIRE configuration Indique le pas de programme LED FLT PROG Indique la programmation du LED's A et B filtre d’entrée Indique la lettre du module de programmation LED STORE Indique mise en mémoire des...
-
Page 8: Mise En Oeuvre
Manuel d’instructions en français avec Certificat de L’instrument dispose d’un programme avec 6 branches conformité. indépendantes pour configurer l’entrée, l’affichage, les L’instrument de mesure Alpha-C. points de consigne, la sortie analogique, la sortie Accessoires pour montage en tableau (joint d’étanchéité communication et les entrées logiques et clips de fixation). -
Page 9: Alimentation Et Raccordement
2.1 – Alimentation et raccordement 115/ 230 V AC: Les instruments alimentés en 115/ 230 V AC sont livrés avec un couplage pour utilisation à 230 V AC. Pour changer à 115 V AC, modifier la disposition des ponts comme indiqué... -
Page 10: Raccordement Alimentation
RACCORDEMENT ALIMENTATION INSTALLATION Pour respecter la recommandation EN61010-1, pour les équipements raccordés permanence, obligatoire d’installer magnétothermique ou d’isoler l’équipement par un dispositif de protection reconnu et facilement accessible par l’opérateur. ATTENTION Pour garantir la compatibilité électromagnétique respecter les recommandations suivantes : Les câbles d’alimentation devront être séparés des câbles de jamais signaux et ne seront... -
Page 11: Instructions De Programmation
2.2 - Instructions de programmation Mettre l’instrument sous tension. Pendant une seconde, tous Les modules 3, 4 et 5 ne seront pas accessibles si les cartes les segments de la face avant seront éclairés pour vérification correspondantes (sorties seuils, sortie analogique, sortie RS) de leur parfait état. - Page 12 Chacun des modules de programmation se programme par une série de pas qui doivent être suivis dans l’ordre. A chaque pas sont données toutes les indications et actions possibles: un numéro de page et de figure, le titre, la figure avec l’indication de l’affichage, les leds éclairées, les touches autorisées et le texte explicatif avec les actions de chacune des touches utilisables.
-
Page 13: Configuration De L'entree
2.3 - Configuration de l’entrée Pour configurer complètement l’entrée du signal de la cellule de charge, il faudra configurer 3 paramètres : Fig. 13.1: Pont d’excitación 1./ Sélection de la tension d’excitation. L’instrument dispose de deux tensions d’excitation pour transducteurs: 5 V ou 10 V. La sélection s’effectue au moyen d’un pont situé... - Page 14 3./ Programmation de la plage d’entrée. Celle-ci sera choisie parmi 4 plages prédéterminées : 15 mV, 30 mV, 60 mV ou 300 mV. Le choix est fonction du plus grand signal fourni par la cellule (sortie maximale en mV). Ne pas dépasser un signal de 300 mV. On peut ainsi raccorder jusqu’à 4 cellules en parallèle avec excitation 10 V et 8 cellules en parallèle avec excitation 5 V, sans source d’alimentation extérieure.
-
Page 15: Configuration De L'affichage
2.4 – Configuration de l’affichage Après avoir configuré l’entrée il est nécessaire d’établir la Fig. 15.1: Linéarisation (inp7, dsp7) relation entre le signal et les valeurs que nous désirons par trames. Exemple (inp6, dsp6) obtenir à l’affichage. Dans le cas où le signal du transducteur avec 7 points et 6 (inp5, dsp5) est linéaire, il suffira de deux points pour l’échelle. - Page 16 3./ Programmation de la plage d’affichage. Si on a déjà décidé quelle plage d’affichage nous allons programmer, nous pouvons accéder au module 2 de configuration de l’affichage qui est composé de quatre menus configurables : Echelle, Filtre de Pondération, Filtre de Stabilisation et Arrondi. Mettre l’appareil sous tension.
- Page 17 MENU 2A - ECHELLE Dans ce menu nous introduirons les paramètres pour déterminer l’échelle (INP1 - DISP1 - Point décimal - INP2 - DSP2). Par défaut, l’instrument attend l’introduction de ces valeurs par le clavier. Les valeurs d’entrée INP1 et INP2 se programment par touches ou se prennent directement sur le signal effectif de l’entrée par impulsion sur la touche TEACH ATTENTION: Si on programme une échelle avec une tare en mémoire, led TARE éclairée, les valeurs obtenues ne...
- Page 18 [18.1] Point décimal Programmation du point décimal (déplacement possible lorsque le point clignote). déplacer le point décimal au digit désiré. Si on ne veut aucun point décimal, le placer à la droite du dernier digit. La position choisie sera fixée pour toutes PRO G les valeurs de l’affichage.
- Page 19 [19.1] Point 3 Pendant 1 seconde, indication de la programmation du point 3. Initialisation de la séquence de programmation des trames linéaires pour obtenir la PRO G linéarisation du signal appliqué à l’entrée. TAR E HO LD LIMIT MA X DATA INP 1 DS P1...
- Page 20 [20.2] Point 4 Pendant 1 seconde, indication de la programmation du point 4. NOTE: Une fois programmée le point 4, les autres points jusqu’à 30 se configurent PRO G selon la même procédure. TAR E HO LD LIMIT MA X DATA INP 1 DS P1...
- Page 21 [21.2] Point 30 Pendant 1 seconde, indication de la programmation du point 30. PROG HOL D LI MI M IN DA TA DSP 1 I NP DSP 2 ST OR RES E LI MI MAX /MI EN TE DAT A T EAC [21.2] Valeur de l’entrée 30 Programmation de la valeur de l’entrée pour le point 30, led INP2 éclairée.
-
Page 22: Menu 2B - Filtre De Ponderation
MENU 2B - FILTRE DE PONDERATION Avec ce menu, on configure le filtre de pondération pour éviter les fluctuations non désirées de l’affichage. On peut choisir un niveau de filtre de 0 à 9. L’augmentation du niveau de filtre se traduit par une réponse plus “douce” aux changements du signal d’entrée. -
Page 23: Menu 2B - Filtre De Stabilisation
MENU 2B – FILTRE DE STABILISATION Avec ce menu on configure le filtre de stabilisation pour amortir le signal d’entrée dans le cas de variations brusques du process. Il permet de choisir un niveau de filtre de 0 à 9. L’augmentation du niveau du filtre se traduit par une diminution de la fenêtre capable de provoquer les variations proportionnelles à... -
Page 24: Menu 2Ab - Filtre D'arrondi
MENU 2AB - FILTRE D’ARRONDI Dans ce menu est configuré le filtre d’arrondi du dernier digit de l’affichage (la résolution). Il permet de choisir le nombre de points nécessaire pour l’évolution de l’affichage de 1 en 1, 2 en 2, 5 en 5 ou 10 en 10. [24.1] Filtre d’arrondi La figure 24.1 présente l’indication (round) correspondante au menu de l’arrondi. -
Page 25: Controles Par Clavier Et Par Entrees Logiques
3. CONTROLES PAR CLAVIER ET PAR ENTREES LOGIQUES 3.1 – Fonctions par clavier Au moyen du clavier on peut contrôler les fonctions TARA, RESET, LIMIT y MAX/MIN. Ci-après sont décrits les fonctionnements de ces fonctions uniquement utilisables en mode RUN. TARE. - Page 26 MAX/MIN. Cette touche fait afficher par deux pulsations Pour réinitialiser les mémoires de pic puis val, appuyer une successives les valeurs de “MAX” (pic) puis “MIN”(val) puis une autre fois sur MAX/MIN pour placer la mémoire à mémorisées depuis la dernière réinitialisation de ces réinitialiser à...
-
Page 27: Fonctions Par Entrees Logiques
3.2 – Fonctions par entrées logiques Le connecteur CN2 composé de 4 entrées optocouplées qui s’activent au moyen de contacts ou de niveaux en provenance d’une électronique externe. Ainsi on peut ajouter quatre fonctions supplémentaires aux fonctions existantes à activation par touches. -
Page 28: Table Des Fonctions Programmables
3.3 - Table des fonctions programmables • Nº : Numéro de la fonction utilisée pour la programmation de son association à une entrée. • Fonction : Nom de la fonction et de la commande externe. • Description : Rôle de la fonction et caractéristiques. •... - Page 29 De 13 à 16 : FONCTIONS ASSOCIEES A LA SORTIE ANALOGIQUE Nº Fonction Description Activation par ANALOGIQUE BRUT La sortie analogique est l’image du brut (valeur affichage +tare). Entrée Maintenue ANALOGIQUE ZERO Place la sortie analogique à zéro (0-10V à 0V et 4-20mA à 4mA) Entrée Maintenue ANALOGIQUE PIC La sortie analogique suit l’évolution de la valeur de PIC.
- Page 30 De 29 à 36 : NOUVELLES FONCTIONS Nº Fonction Description Activation par Désactiver les Seuils Désactive les seuils et met les sorties en état de repos. Entrée Maintenue Compteur de lots Additionner la valeur du display au compteur et incrémenter une fois le Impulsion compteur de lots Affichage du total...
-
Page 31: Programmation Des Fonctions Associables Aux Entrees Logiques
3.4 - Programmation des fonctions associables aux entrées logiques Pour associer des fonctions programmables (voir pages 28 à 30) à leur entrée logique il faut entrer dans le module 6 qui fait correspondre une entrée à la fonction choisie. Ce module contient quatre menus configurables, un pour chaque PIN du connecteur CN2. - Page 32 MENU 6A - Programmation de l’entrée logique 1 Dans ce menu on configure l’entrée logique 1 raccordée à PIN 1. On peut choisir d’associer à cette entrée un numéro de fonction de 0 à 36. Consulter les tableaux pages 28 à 30 pour la description et le mode d’activation de chacune des fonctions. Pour la configuration des autres entrées procéder de façon similaire.
-
Page 33: Diagramme De Blocage
3.5 – Diagramme de blocage Pour accéder au menu de blocage, appuyer durant 3 secondes sur la touche depuis le mode Run (voir diagramme). Le code par ENTER PROG PROG défaut est "0000". A l’aide des touches on peut H OLD LIMI MA X MI N... -
Page 34: Options De Sortie
4 OPTIONS DE SORTIE. Facilement adaptables à la carte de base au moyen de Le modèle ALPHA-C peut recevoir simultanément une ou connecteurs enfichables, elles sont, une fois installées, plusieurs sorties de contrôle ou de communication et ainsi reconnues par l’instrument qui ouvre leur module de augmenter notablement ses possibilités:... - Page 35 La figure ci-contre présente la disposition des différentes options de sortie. Au choix, l’une des options parmi 2RE, 4RE, 4OP et 4OPP sera placée sur le connecteur M5. Au choix, l’une des options parmi RS2 et RS4 sera placée sur le connecteur M1. L’option ANA sera installée sur le connecteur M4.
-
Page 36: Setpoints
4.1 NUEVAS FUNCIONES Dans ce mode le reste des options (HI-LO, RET-HYS…) n’agissent pas (excepté le clignotement de l’affichage s’il Le nouveau ALPHA-C version C1.00 augmente et améliore les est activé). possibilités de l’appareil ainsi que les options programmables de sortie : Une fois activés, les seuils ne se désactivent ni en... - Page 37 RAZ Compteur de lots Cette sortie peut s’utiliser pour imprimer différents type de Activer setpoint nº# données grâce à l’imprimante DITEL Print K180 (voir les Desactiver setpoint nº# fonctions logiques pasge 29) Une fois selectionnée la fonction d’impression, le pas suivant indique «...
-
Page 38: Caracteristiques Techniques
Continu ............10-30 V DC • Consommation ....5 W (sans option), 10 W (maxi) FUSIBLES (DIN 41661) (Non fournis) • Alpha-C (230/ 115 V AC) ......F 0.2 A/ 250 V ENVIRONMENT DE TRAVAIL • Alpha-C1 (10-30 V DC)........F 2 A/ 250 V •... -
Page 39: Dimensions Et Montage
5.1 – Dimensions et montage CLIPS DE JOINT Pour monter l’instrument en tableau, pratiquer FIXATION D'ETANCHEITE un orifice de 92x45 mm, introduire l’instrument équipé de son joint d’étanchéité par l’avant dans cet orifice puis venir placer les clips de fixation dans les rainures de guidage du boîtier arrière selon schéma ci-contre. -
Page 40: Garantie
6. GARANTIE Les instruments ainsi que leurs composants sont garantis contre tout défaut de fabrication pour une durée de 3 ANS à partir de la date d’acquisition. En cas de constatation d’un quelconque défaut ou mauvais fonctionnement lors d’une utilisation normale de l’instrument pendant la période de garantie, contacter le distributeur. -
Page 41: Certificat De Conformite
7. CERTIFICAT DE CONFORMITE Fabricant : DITEL - Diseños y Tecnología S.A. Norme applicable : EN50081-1 Générale d’émission EN55022/CISPR22 Classe B Adresse : Travessera de les Corts, 180 Norme applicable: EN50082-1 Générale d’immunité 08028 Barcelona IEC1000-4-2 Niveau 3 Critère B ESPAÑA...
