La rampe en aluminium qui allie STYLE, ROBUSTESSE et LONGÉVITÉ.
1
2
3
4

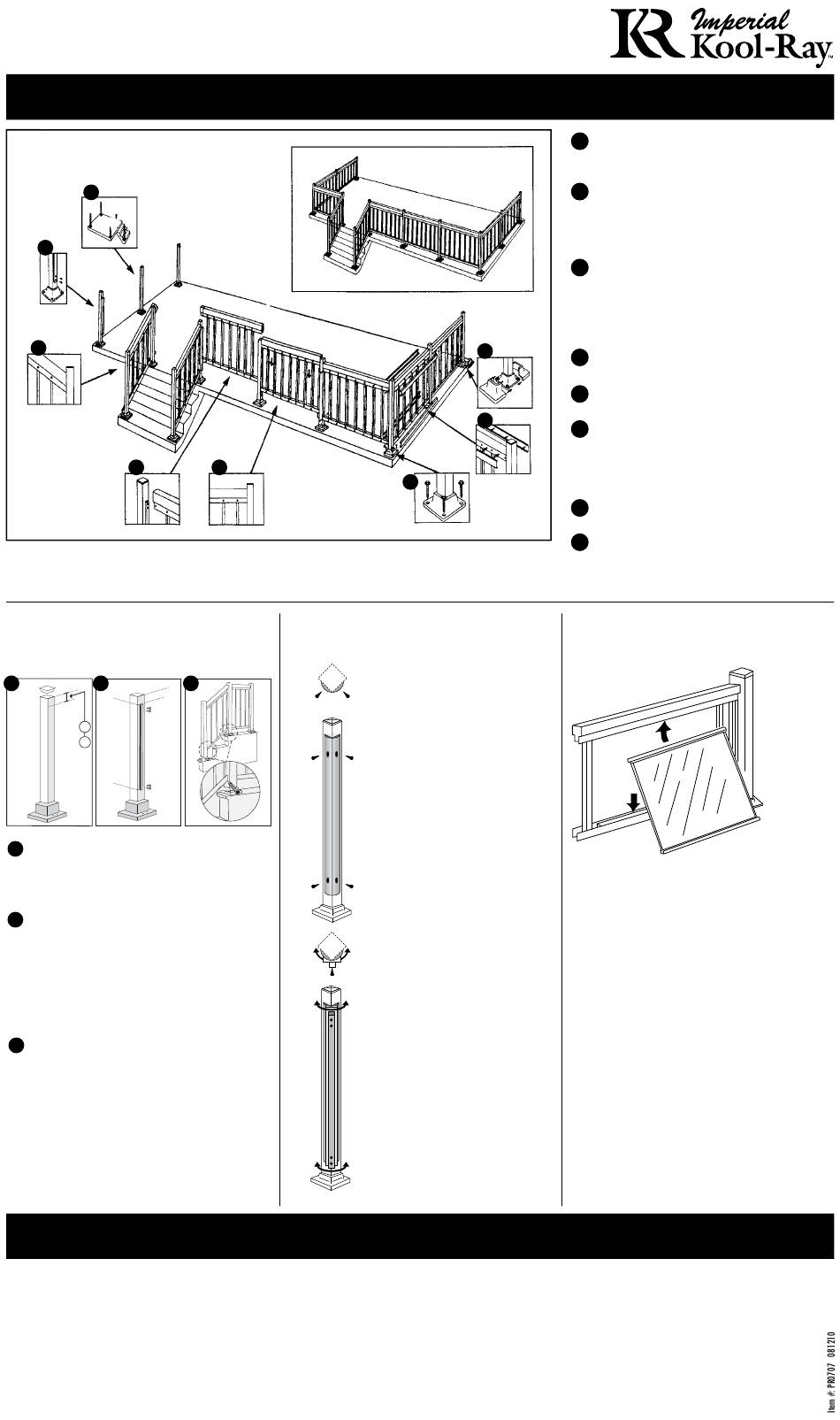

FIGURE 1.1
INSTALLATION SPÉCIALE DES POTEAUX UNIVERSELS À L'AIDE
DES SUPPORTS DE MONTAGE
A
B
A
B
3"
2"x 2" POST
3"x 3" POST
3
"
/
2
4
A
Mesurez 3 po (pour poteaux de 2 po x 2 po) ou 2
poteaux 3 po x 3 po) à partir du haut du poteau et tracez une
ligne horizontale pour déterminer l'emplacement du barreau de
montage.
B
SYSTÈME DE RAMPES (HORIZONTAL)
Alignez le haut des barreau d'attache sur la ligne horizontale
tracées sur le poteau. Centrez les barreau d'attache en mesurant
une distance égale entre les côtés gauche et droit du poteau.
Marquez le premier trou, et fixez le barreau avec la vis (1
Nivelez le barreau, et le fixez. Faites la même chose pour les
autres barreau d'attache .
C
SYSTÈME DE RAMPES POUR ESCALIER
Pour les descentes, la position du barreau d'attache varie selon
le degré. Vous devez placer la rampe et le barreau à la hauteur
désirée et marquer, à l'aide d'un crayon, la hauteur d'installation
au bas du barreau. (voir figure C )
Placez le barreau d'attache contre la marque faite au crayon
sur le poteau, centrez-le et à l'aide des vis (1
fixer la barreau d'attache au poteau.
Vous pouvez maintenant visser le barreau d'attache au poteau.
Ce qui couvre cette garantie
Impérial Kool-Ray garantit à l'acheteur consommateur original les points
suivants et ceci, à compter de la date d'achat et en raison d'une utilisation
normale du produit:
Matériaux et défaut de fabrication: 20 ans
Les finis de peinture: 5 ans
Pièces en plastiques: 2 ans
INSTRUCTIONS D' INSTALLATION
5
FIGURE 1.2
INSTALLATION D'ADAPTATEUR ANGULAIRE
Post
C
Poteau
C
⁄
po (pour
3
4
Post
Poteau
⁄
).
1
4
1
⁄
) auto-perforante
4
Ce que ne couvre pas cette garantie
Cette garantie n'est valable que pour l'acheteur consommateur original. Elle
exclut les dommages causés par une erreur d'installation, un abus ou un mau-
vais usage du produit, que ce soit le fait de l'entrepreneur, de la compagnie de
service ou de l'acheteur. Impérial Kool-Ray Inc. n'est pas responsable des frais
de main-d'oeuvre et/ou des dommages encourus au cours de l'installation,
de la réparation ou changement, ni des dommages imprévus ou en résultant.
Les défectuosités ou les dommages causés par l'utilisation de pièces autres
que celle d'origine d'Impérial Kool-Ray Inc. ne sont pas counverts par cette
garantie ainsi que l'utilisation d'un ancrage non-approprié à votre surface.
8
7
6
Les ancrages ne sont pas incluses avec les rampes, veuillez vous référez
à votre quincaillerie.
Placer côte à côte les demi-lunes
ÉTAPE 1 :
à une distance de 38 mm (1
⁄
") du haut et
1
2
visser au poteau série 1500, 5000 et empire
seulement ou 25,4 mm (1") du haut et visser
au poteau pour série imperial.
Déterminer l'angle souhaité et
ÉTAPE 2 :
aligner l'adaptateur et l'emmanchement du
barreau avec la partie inférieure des demi-
lunes. Percer un avant-trou et visser
GARANTIE
1
Positionnez les poteaux aux endroits appropriés et placez les bases des
poteaux à 1
⁄
pouces du bord de votre surface ou
1
2
mûr.
2
Vissez les barreaux d'attaches aux poteaux avec les vis
surface n'est pas au niveau, vous pouvez descendre les attaches au besoin.
NOTE: pour installation des poteaux universels à l'aide des barreaux
d'attache, voir figure 1.1 et pour installation d'adaptateur angulaire,
voir figure 1.2
3
Vous avez besoin de deux poteaux différents pour une installation dans
un escalier, soit un poteau de descente à la base et un poteau de montage
en haut de votre escalier. N'installez pas les barreaux d'attaches
immédiatement. Par la même occasion, marquez sur le poteau la hateur où
les attaches de la descente devront être vissé selon la position de la rampe.
NOTE: application système de rampes pour escalier, voir figure 1.1.C
4
Insérez la rampe aux barreaux d'attaches en la tenant fermement
contre le poteau.
5
Vissez le haut et le bas de la rampe, de chaque côté avec les vis
NOTE: pour système de rampe de verre, voir figure 2.1
6
Après avoir vissé toutes les sections, vous pouvez maintenant
aligner et ajuster votre installation. Fixez les poteaux au
plancher avec le type de fixation adéquate à votre surface.
NOTE : Notez que l'utilisation des cales peut-être nécessaire pour
niveler les poteaux.
7
L'emsemble étant solidement en place, posez les caches-rivets à l'aide
d'un marteau en caoutchouc.
8
Terminez votre installation en assemblant les cache-bases et capuchons
aux poteaux.
FIGURE 2.1
INSTALLATION DE SYSTÈME DE RAMPE DE VERRE
Lorsque la rampe est fixée de la manière habituelle entre 2 poteaux,
ou 2 murs, ou une combinaison de ces derniers, le panneau de verre
peut alors être posé. Le panneau de verre est mis en place en insérant
d'abord le haut du panneau et sa moulure dans la main courante, puis
en le ramenant vers le bas dans le rail d'appui inférieur. Lorsqu'il est
en place et centré, il faut appliquer au panneau de verre une pression
ferme vers le bas pour bien le loger dans le rail inférieur. Durant
l'application de cette pression, le panneau de verre est fixé à demeure
en vissant les vis naturelles de 13 mm (
1
courante et dans la moulure supérieure du panneau de verre, soit en
utilisant les avant-trous existants, soit en perçant de nouveaux avant-
trous aux endroits requis (3 à 4 vis devraient être utilisées, en fonction
de la largeur du panneau de verre).
Une fois le panneau de verre installé, les cache-rivets peuvent être
fixés selon la méthode habituelle pour parachever le montage.
Comment allons-nous résoudre vos
problèmes?
Une pièce de rechange pour toute partie défectueuse vous sera fournie sans
frais pour être installée par vous-même. Pour loger une réclamation de
garantie, écrivez à:
Contacts
40, rue Industrial Park St., Richibucto, NB E4W 4A4
(T) 1.800.361.3956
⁄
pouce si prêt d'un
1
2
(1
⁄
")
1
. Si votre
4
(
1
⁄
)
.
2
⁄
") (KR7539) dans la main
