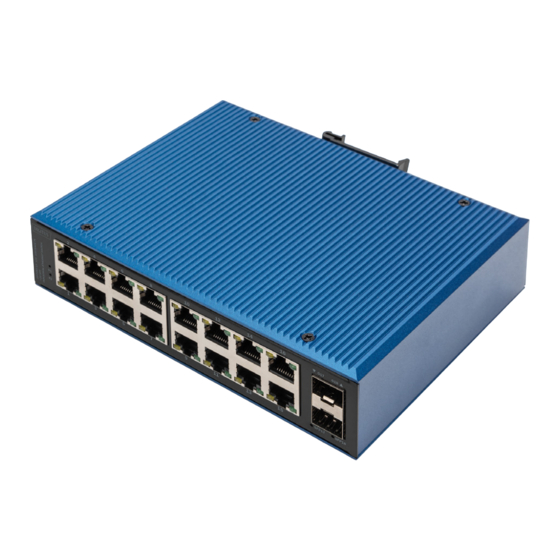

- Page 1 Commutateur Réseau Ethernet industriel 16 ports 10/100/1000Base-TX + 2 x Gigabit SFP Guide d'installation rapide DN-651138...
-
Page 2: Vue Générale
10/100/1000Mbps Base-TX et 2-Port Gigabit SFP, le produit est conforme aux normes CE, FCC, RoHS. Le commutateur réseau DN-651138 a une température de fonctionnement de -40°C ~ 80°C et la solidité pour s'adapter à toutes sortes d'environnement difficile, il peut également être placé de manière pratique dans l'espace compact d’une boîte de contrôle. - Page 3 Panneau avant : Le voyant jaune du port est le voyant LINK, qui est allumé lorsque la connexion est établie et que la transmission de données clignote. Le voyant vert est le voyant POE, qui n'est allumé que lorsque le port du commutateur alimente le dispositif PD (ce modèle ne prend pas en charge le PoE) ;...
-
Page 4: Caractéristiques
3. Caractéristiques Prise en charge de la transmission à longue distance par le port de fibre optique. Température de fonctionnement de -40 ~ 80 °C pour garantir des données fiables et une longue durée de vie Conformément aux normes d'exploitation industrielles, ... - Page 5 Taux de transfert des paquets : 42Mpps Table d'adresses MAC : 8K 4.5 Alimentation électrique : Tension d'entrée : DC12-52V (alimentation de secours redondante à deux voies) Terminal d'accès : bloc terminal ; Support de la double redondance de l'alimentation Protection intégrée contre les surintensités de 4 A Supporte la protection contre l'inversion de la connexion 4.6 Caractéristiques mécaniques：...
-
Page 6: Définition De L'interface
5. Définition de l'interface 5.1 Interface Ethernet 10/100/1000Base-TX : Ce commutateur réseau offre une auto-identification MDI/MDI-X avec prise en charge des câbles droits et croisés sur tous les ports 10/100/1000Base-TX. En utilisation, le port Ethernet du commutateur peut être connecté à d'autres périphériques terminaux Ethernet par le biais de câbles réseau (droits ou croisés). -
Page 7: Classification Des Cordons De Brassage
5.2 Interface Ethernet 1000base-FX Ce dispositif fournit un module SC monomode 1000Base à double fibre, et en option en multimode en LC, ST. 5.2.1 Classification des cordons de brassage Selon le mode de transmission de la lumière dans la fibre, elle peut être divisée en fibre multimode et fibre monomode. - Page 8 Connecteur LC, Gigabit, 20km monomode, Fibre unique (DN-81020 et DN-81021) 6. Indicateur LED Indicateur Statut Définition Alimentation en mode LED rouge allumée normal P1/P2 Alimentation anormale LED rouge éteinte ou absence d'alimentation Connexion réseau LED jaune allumée normale Communication de la Indicateur LED jaune clignotante liaison dans des...
-
Page 9: Mise En Garde Lors De L'installation
7. Mise en garde lors de l'installation 7.1 Précautions d'installation Afin d'éviter d'endommager l'équipement et de blesser quelqu'un en cas d’une utilisation incorrecte, veuillez suivre les précautions suivantes : Afin d'éviter tout dommage causé par la chute de l'appareil, veuillez placer l'appareil dans un environnement stable. - Page 10 7.3 Mise à la terre Fixez le fil de mise à la terre à la vis de mise à la terre au-dessus de l'interrupteur, et assurez une bonne connexion fiable du système de mise à la terre. 7.4 Connexion à l'alimentation Insérez le cordon d'alimentation dans la position spécifiée de la borne à...
- Page 11 Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées. Par la présente, Assmann Electronic GmbH déclare que la déclaration de conformité...
