Nice BAIA KIT Instructions Et Avertissements Pour L'installation
Masquer les pouces
Voir aussi pour BAIA KIT:
Manuels Connexes pour Nice BAIA KIT
Sommaire des Matières pour Nice BAIA KIT

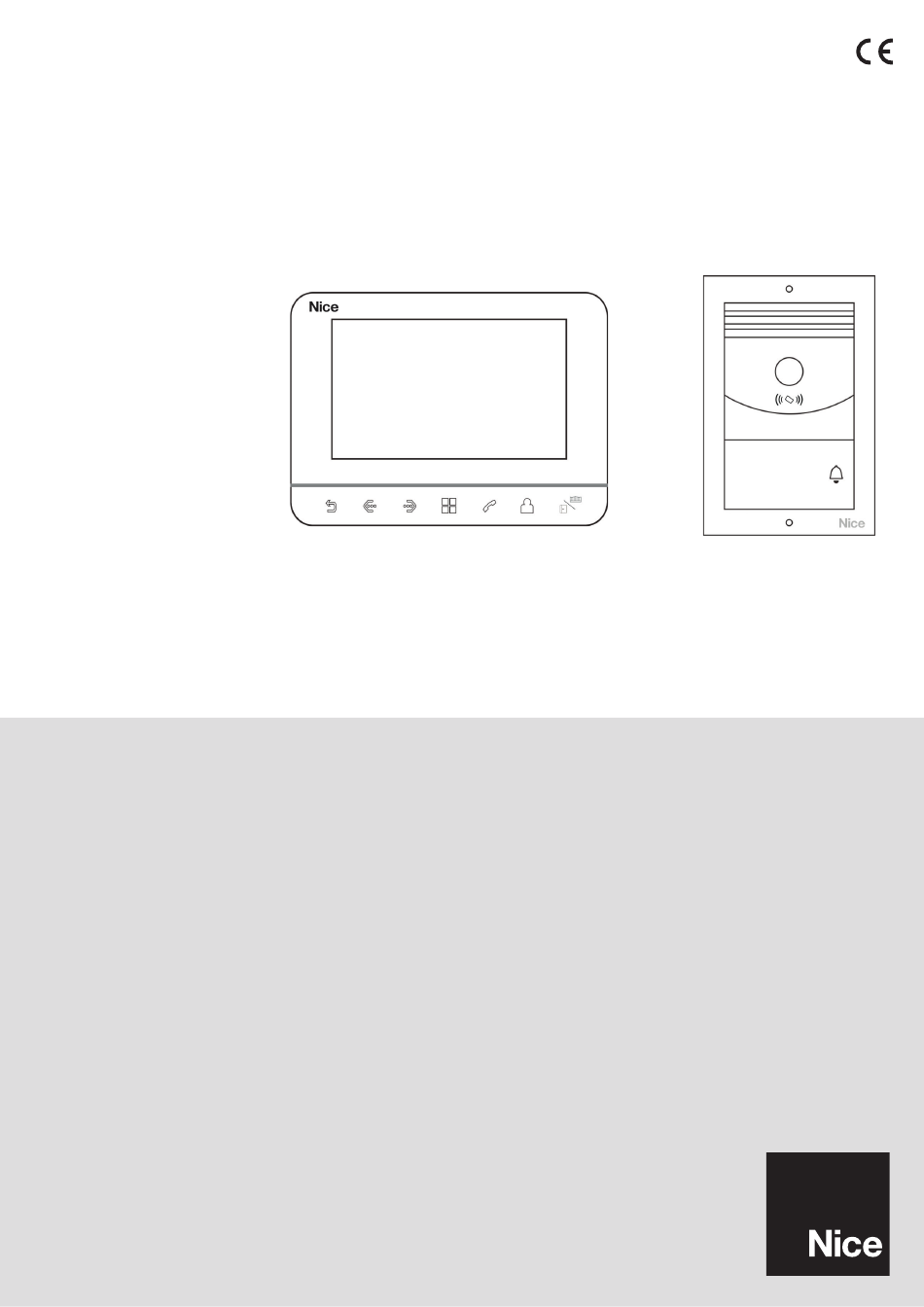

- Page 1 BAIA Interphone vidéo 2 fils FR - Instructions et avertissements pour l’installation...
-
Page 2: Table Des Matières
Sommaire 1. Informations générales 1.1. Recommandations 1.2. Descriptif du produit 2. Contenu de l’emballage 3. Descriptif du moniteur 4. Descriptif de la platine de rue 5. Descriptif de l'alimentation modulaire Schéma de raccordement & informations importantes au bon fonctionnement 6. Installation du moniteur 7. -
Page 3: Informations Générales

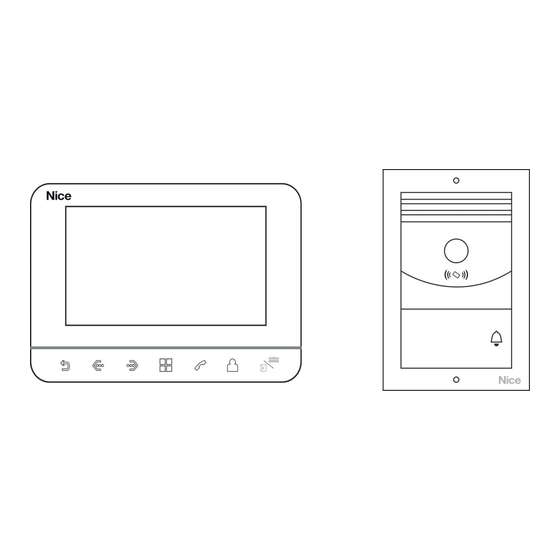

1.2. Descritpif du produits Ce kit visiophone BAIA KIT se compose d’un moniteur intérieur avec un écran haute résolution et d’une platine de rue avec une caméra HD, un angle de vision de 110° et une vision nocturne. Le raccordement de ces deux appareils s’effectue de manière simple et rapide avec 2 fils et l’alimentation électrique se connecte directement sur le moniteur intérieur. -
Page 4: Contenu De L'emballage
2. Contenu de l’emballage Ecran 7 pouces avec touches sensitives Platine de rue avec 1 bouton Plaque de fixation murale Visère de protection Carte Micro SD 16 go Clé BTR Alimentation modulaire 8 vis et chevilles Connecteurs filaires pour alimentation modulaire QR Code e-notice Connecteur filaire pour écran &... -
Page 5: Descriptif De La Platine De Rue
4. Descriptif de la platine de rue Haut-parleur Permet d’entendre ses interlocuteurs Caméra Permet de visionner l’interlocuteur Zone de lecture de badges Permet d’ouvrir le portillon ou le portail via un badge Microphone Permet de parler avec ses interlocuteurs Bouton d’appel Permet d’appeler le moniteur intérieur Etiquette Permet d'écrire son nom (accessible en démontant les vis intérieur (n°... -
Page 6: Schéma De Raccordement & Informations Importantes Au Bon Fonctionnement
5. Schéma de raccordement & informations importantes au bon fonctionnement Appareils Platine de rue vers Portail Portillon Moniteur Section de câbles 0.5mm² 0.75mm² 0.5mm² 0.5mm² Longeur de câbles 5-100m 5-150m 0-20m 0-10m Options de connexions à la platine de rue Schéma 1: Gâche alimentée par la platine de rue (supporte une gâche 12V DC, 0.35A) Schéma 2: Gâche alimentée par une alimentation externe (supporte une gâche 5V-24V AC/DC, <3A) Attention: Selon le mode de connexion de la gâche, vous devez modifier le positionnement des cavaliers, comme entouré... -
Page 7: Installation De L'alimentation Modulaire
Sorties NO2 & COM2 Ouverture totale: connexion sur le bornier SBS ou PP Ouverture piéton: connexion sur le bornier OPEN* Pour activer la fonction «Ouverture piéton» sur votre automatisme Nice, veuillez-vous référer à la notice de la motorisation installée sur le site www.niceforyou.com/fr/support. -
Page 8: Utilisations & Réglages
10. Utilisation et Réglages 10.1. Menu principal du système 10.2. Index des touches Retour en arrière et mise en veille de l’écran Se déplacer à gauche ou à droite Bouton menu principal, permet aussi de confirmer une action Repondre ou passer un appel interne Visionner la caméra de la platine de rue... -
Page 9: Sonneries
10. Une fois terminé, quittez l’interface et l’enregistrement sera automatique 10.12. Utilisation des badges d’accès Après avoir ajouté les badges Nice MNB1,vous pourrez déverouiller vos appareils avec les procédures suivantes: • Portillon (Gâche): En état de veille passez votre bagde devant la zone de lecture et le portillon se dévérouillera après un bip. -
Page 10: Autres Réglages
10.14. Autres réglages Réglage Fonction Procédure Enregistrement audio Menu principal --> Enregistrement --> Bouton menu principal pour démarrer et stopper l’enregistre- ment (l’icône rond rouge, deviendra un carré vert durant l’enregistrement). Ecoute et gestion des audios Menu principal --> Audio -->... -
Page 11: Caractéristiques Techniques
14. Déclaration de conformité Le soussigné, Nice France SAS, déclare que les appareils contenu dans ce kit sont conformes à la directive 2014/30/UE et 2011/65/EU. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : www.niceforyou.com ou en envoyant un email à... - Page 12 En cas de panne, merci de contacter obligatoirement notre Service Après Vente par téléphone ou par email : 0 820 859 203 Service 0,15 €/min + prix appel niceservice@niceforyou.com Nice France SAS www.niceforyou.com 305 Avenue de Jouques ZI les Paluds 2 - CS 61467 13785 AUBAGNE Cedex...
